Источники напряжения постоянного тока на основе мезонинных модулей, 51521-12

Назначение

Источники напряжения постоянного тока на основе мезонинных модулей (далее -источники напряжения постоянного тока) предназначены для воспроизведения напряжения постоянного тока.

Описание

Источники напряжения постоянного тока представляют собой печатную плату с прикрепленной к ней лицевой панелью.

Источники напряжения постоянного тока устанавливаются на носитель мезонинных модулей, и через интерфейсы стандарта VXI (для модулей типа НМ, НМ-С и НМУ) и стандарта LXI (для устройств типа MezaBox, MezaBOX\Battery 133W-hrs) соединяются информационно с управляющей ПЭВМ.

В качестве носителей мезонинных модулей используются модули НМ ФТКС.468269.002, НМ-С ФТКС.468269.005, НМУ ФТКС.468269.003 и устройства MezaBox ФТКС.469133.006, MezaB охШ attery 133W-hrs ФТКС.469133.006-01.

Принцип действия основан на воспроизведении эталонного напряжения постоянного тока. Напряжение постоянного тока, формируемое высокостабильным источником опорного сигнала, усиливается по току и поступает на выходной соединитель источника постоянного тока.

Количество источников напряжения постоянного тока, устанавливаемых на один носитель мезонинных модулей:

-    до четырех, если в качестве носителей мезонинных модулей используются модули НМ, НМ-С, НМУ;

-    до двух, если в качестве носителей мезонинных модулей используются устройства MezaBox, MezaB ох\Battery 133W-hrs.

Источники напряжения постоянного тока имеют следующие модификации:

ФТКС.468266.020 Источник напряжения постоянного тока МОН12;

ФТКС.468266.020-01 Источник напряжения постоянного тока МОН12-01;

ФТКС.468266.020-02 Источник напряжения постоянного тока МОН12-02;

ФТКС.468266.020-03 Источник напряжения постоянного тока МОН12-03;

ФТКС.468266.020-04 Источник напряжения постоянного тока МОН12-04;

ФТКС.468266.020-05 Источник напряжения постоянного тока МОН12-05;

ФТКС.468266.020-06 Источник напряжения постоянного тока МОН12-06;

ФТКС.468266.020-07 Источник напряжения постоянного тока МОН12-07;

ФТКС.468266.020-08 Источник напряжения постоянного тока МОН12-08;

ФТКС.468266.020-09 Источник напряжения постоянного тока МОН12-09;

ФТКС.468266.032 Источник напряжения постоянного тока МОН4;

ФТКС.468266.032-01 Источник напряжения постоянного тока МОН4-01.

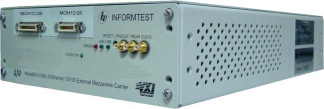

Внешний вид устройств типа MezaBox и MezaBох\Battery 133W-hrs с установленными источниками напряжения постоянного тока, указанием места нанесения знака утверждения типа и защитой от несанкционированного доступа, предусмотренной в виде пломбировки винта крепления верхней крышки устройства, приведены на рисунках 1 и 2.

Внешний вид носителей мезонинных модулей типа НМ, НМ-С, НМУ с установленными источниками напряжения постоянного тока, указанием места нанесения знака утверждения типа и защитой от несанкционированного доступа, предусмотренной в виде пломбировки винта крепления защитного кожуха носителя, приведены на рисунке 3.

Внешний вид источников напряжения постоянного тока приведен на рисунках 4.. .14.

Лист № 2 Всего листов 11

По условиям эксплуатации источники напряжения постоянного тока удовлетворяет требованиям группы 3 по ГОСТ 22261-94 с диапазоном рабочих температур от 5 до 40 °С и относительной влажностью окружающего воздуха от 30 до 80 % при температуре 25 °С без предъявления требований по механическим воздействиям.

ш

п t

ш

•l

%

&

чМесто пломбировки

*

Рисунок 3 - Внешний вид носителя мезонинных модулей типа НМ-С (НМ, НМУ) с установленными источниками напряжения постоянного тока, указанием места нанесения знака утверждения типа и местом пломбировки

Программное обеспечение

Программное обеспечение (ПО) для работы с источниками напряжения постоянного тока включает ПО общее и ПО специальное.

В состав общего ПО входит операционная система Windows ХР с сервис-паком SP2 или выше.

В состав специального ПО входят комплект ПО «VISA» и комплект ПО модулей

ООО Фирма «Информтест».

Комплект ПО «VISA» обеспечивает работу системного интерфейса информационной связи ПЭВМ и базового блока (крейта стандарта VXI) с установленными в него носителями мезонинных модулей в случае, когда в качестве носителей мезонинных модулей используются модули НМ ФТКС.468269.002, НМ-С ФТКС.468269.005, НМУ ФТКС.468269.003, а также работу системного интерфейса информационной связи ПЭВМ и устройства MezaBox ФТКС.469133.006 (MezaBох\Battery 133W-hrs ФТКС.469133.006-01) в случае, когда в качестве носителей мезонинных модулей используются эти устройства.

В комплект ПО «VISA» также входит программа «Resource Manager», осуществляющая начальную конфигурацию связи с носителями мезонинных модулей в случае, когда для связи с ПЭВМ используются устройства стандарта VXI.

Комплект ПО модулей ООО Фирма «Информтест» обеспечивает управление режимами работы источников напряжения постоянного тока, а также обеспечивает их информационную связь с носителем мезонинных модулей.

В комплект ПО модулей ООО Фирма «Информтест» входят следующие программы:

-    «psm.exe» (для проверки работоспособности носителей мезонинных модулей и потребляемых по цепям питания токов);

-    «p_mon12.exe» (для проверки метрологических характеристик МОН12,

МОН12-01 - МОН12-09, МОН4, МОН12-01);

Метрологически значимая часть ПО, входящая в состав комплекта ПО модулей ООО Фирма «Информтест», выделена в файл библиотеки математических преобразований МОН12 unmon12_math.dll:

Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.

Таблица 1

Метрологически значимая часть ПО источников напряжения постоянного тока и измеренные данные достаточно защищены с помощью специальных средств защиты от непреднамеренных и преднамеренных изменений. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

Пределы допускаемой относительной погрешности воспроизведения источниками напряжения постоянного тока напряжения постоянного тока относительно значения, записанного в энергонезависимую память канала, %...............................................................± 0,1.

Общие характеристики

Рабочие условия эксплуатации:

-    температура окружающего воздуха, °С.............................................................от 5 до 40;

-    относительная влажность воздуха при температуре 25 °С, %, не более......от 30 до 80;

-    атмосферное давление, кПа........................................................................от 84 до 106,7.

Потребляемая суммарная максимальная мощность, Вт, приведена в таблице 2 Таблица 2

Габаритные размеры (длина х ширина х высота), мм, не более:

-    источников напряжения постоянного тока.............................................................270 х 50,8 х 22;

-    носителей мезонинных модулей НМ ФТКС.468269.002, НМ-С ФТКС.468269.005,

НМУ ФТКС.468269.003............................................................................................... 262 х 30 х 369;

-    носителя мезонинных модулей - устройства MezaBox ФТКС.469133.006...... 196 х 66,5 х 315;

-    носителя мезонинных модулей - устройства MezaBох\Battery 133W-hrs ФТКС.469133.006-01...................................................................................................196 х 102 х 315.

Знак утверждения типа

Знак утверждения типа наносится на лицевую панель носителя мезонинных модулей в виде наклейки и на титульный лист руководства по эксплуатации методом компьютерной графики.

Комплектность

В комплект поставки входят: источник напряжения постоянного тока (1 шт.), носитель мезонинных модулей (по заказу), комплект ЗИП-О, комплект эксплуатационной документации, приведенные в таблице 4.

Таблица 4

Поверка

осуществляется по разделу 5 «Поверка» Руководства по эксплуатации ФТКС.468261.008 РЭ, утвержденному руководителем ГЦИ СИ ФБУ «ГНМЦ Минобороны России» 27.02.2012 г.

Основное средство поверки: мультиметр 3458A (рег. № 25900-03): диапазон измерений напряжения постоянного тока от 1 мВ до 100 В, пределы допускаемой приведенной (к верхнему пределу измерений) погрешности измерений напряжения постоянного тока ± 0,002 %.

Сведения о методах измерений

Источники напряжения постоянного тока на основе мезонинных модулей. Руководство по эксплуатации ФТКС.468261.008 РЭ.

Нормативные и технические документы, устанавливающие требования к источникам напряжения постоянного тока на основе мезонинных модулей

ГОСТ 22261-94. Средства измерений электрических и магнитных величин. ФТКС.468261.008 ТУ «Источники напряжения постоянного тока на основе мезонинных модулей. Технические условия».

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям при измерениях и контроле электрических величин, регистрации и отображения результатов контроля при проведении электрических испытаний объекта контроля на предприятиях, производящих и эксплуатирующих технические объекты.
