Мультиметры цифровые на основе мезонинных модулей, 51522-12

Назначение

Мультиметры цифровые на основе мезонинных модулей (далее - мультиметры цифровые) предназначены для измерений напряжения постоянного и переменного тока, силы постоянного и переменного тока, сопротивления постоянному току и частоты периодического сигнала.

Описание

Мультиметр цифровой представляет собой печатную плату с прикрепленной к ней лицевой панелью.

Мультиметры цифровые устанавливаются на носитель мезонинных модулей, и через интерфейсы стандарта VXI (для модулей типа НМ, НМ-С, НМУ) и стандарта LXI (для устройств типа MezaBox, MezaBOX\Battery 133W-hrs) соединяются информационно с управляющей ПЭВМ.

В качестве носителей мезонинных модулей используются модули НМ ФТКС.468269.002, НМ-С ФТКС.468269.005, НМУ ФТКС.468269.003 и устройства MezaBox ФТКС.469133.006, MezaBох\Battery 133W-hrs ФТКС.469133.006-01.

В основу принципа действия положен метод преобразования, в зависимости от режима измерений, значений измеряемых физических величин в эквивалентные значения физических величин с последующим аналого-цифровым преобразованием.

Мультиметр цифровой содержит один изолированный от корпуса канал, который по командам программы может устанавливаться в один из режимов измерения напряжения постоянного тока, напряжения переменного тока, силы постоянного тока, силы переменного тока, сопротивления постоянному току или частоты периодического сигнала в программно устанавливаемых диапазонах.

Количество мультиметров цифровых, устанавливаемых на один носитель мезонинных модулей:

-    до двух, если в качестве носителей мезонинных модулей используются модули НМ, НМ-С, НМУ;

-    один, если в качестве носителей мезонинных модулей используются устройства MezaBox, MezaBох\Battery 133W-hrs.

Мультиметры цифровые имеют следующую модификацию:

UNC3.031.145 «Мультиметр цифровой МЦММ1».

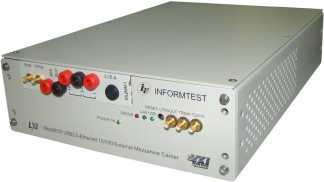

Внешний вид устройств типа MezaBox и MezaBох\Battery 133W-hrs с установленным мультиметром цифровым, указанием места нанесения знака утверждения типа и защитой от несанкционированного доступа, предусмотренной в виде пломбировки винта крепления верхней крышки устройства, приведены на рисунках 1 и 2.

Внешний вид носителей мезонинных модулей типа НМ, НМ-С, НМУ с установленными мультиметрами цифровыми, указанием места нанесения знака утверждения типа и защитой от несанкционированного доступа, предусмотренной в виде пломбировки винта крепления защитного кожуха носителя, приведены на рисунке 3.

Внешний вид мультиметра цифрового приведен на рисунке 4.

По условиям эксплуатации мультиметры цифровые удовлетворяют требованиям группы 3 по ГОСТ 22261-94 с диапазоном рабочих температур от 5 до 40 °С и относительной влажностью окружающего воздуха от 30 до 80 % при температуре 25 °С без предъявления требований по механическим воздействиям.

Программное обеспечение

Программное обеспечение (ПО) для работы с мультиметром цифровым включает ПО общее и ПО специальное.

В состав общего ПО входит операционная система Windows ХР с сервис-паком SP2 или выше.

В состав специального ПО входят комплект ПО «VISA» и комплект ПО модулей

ООО Фирма «Информтест».

Комплект ПО «VISA» обеспечивает работу системного интерфейса информационной связи ПЭВМ и базового блока (крейта стандарта VXI) с установленными в него носителями мезонинных модулей в случае, когда в качестве носителей мезонинных модулей используются модули НМ ФТКС.468269.002, НМ-С ФТКС.468269.005, НМУ ФТКС.468269.003, а также работу системного интерфейса информационной связи ПЭВМ и устройства MezaBox ФТКС.469133.006 (MezaBох\Battery 133W-hrs ФТКС.469133.006-01) в случае, когда в качестве носителей мезонинных модулей используются эти устройства.

В комплект ПО «VISA» также входит программа «Resource Manager», осуществляющая начальную конфигурацию связи с носителями мезонинных модулей в случае, когда для связи с ПЭВМ используются устройства стандарта VXI.

Комплект ПО модулей ООО Фирма «Информтест» обеспечивает управление режимами работы мультиметров цифровых, а также обеспечивает их информационную связь с носителем мезонинных модулей.

В комплект ПО модулей ООО Фирма «Информтест» входят следующие программы:

-    «psm.exe» (для проверки работоспособности носителей мезонинных модулей и потребляемых по цепям питания токов);

-    «ppvMCMM1.exe» (для проверки метрологических характеристик мультиметров цифровых МЦММ1).

Метрологически значимая часть ПО, входящая в состав комплекта ПО модулей ООО Фирма «Информтест», выделена в файл библиотеки математических преобразований МЦММ1 unmdmmc1_math.dll.

Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.

Таблица 1

Метрологически значимая часть ПО мультиметров цифровых и измеренные данные достаточно защищены с помощью специальных средств защиты от непреднамеренных и преднамеренных изменений. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

Технические характеристики

ИК напряжения постоянного тока

Диапазоны измерений напряжения постоянного тока ............от минус 100 до 100 мВ;

от минус 1 до 1 В; от минус 10 до 10 В; от минус 100 до 100 В; от минус 400 до 400 В.

Пределы допускаемой основной и дополнительной относительной погрешности измерений напряжения постоянного тока, %, определяются по формуле:

± (а + b -jUk/Uxj),    (1)

где Uk - верхний предел диапазона измерений. Значения коэффициентов а и b приведены в таблице 1;

Ux - измеренное значение.

Таблица

Значение коэффициентов

Верхний предел диапазона измерений (jUkj)

Конечные значения предела диапазона измерений (±Up)

для основной погрешности, %

для дополнительной погрешности, %/ °С

b

b

a

a

100 мВ

0,0040

0,0035

0,0005

0,0005

± 119,9999 мВ

1 В

0,0030

0,0007

0,0005

0,0001

± 1,199999 В

10 В

0,0020

0,0005

0,0005

0,0001

± 11,99999 В

100 В

0,0035

0,0006

0,0005

0,0001

± 119,9999 В

400 В

0,0035

0,0006

0,0005

0,0003

± 400,0000 В

Примечания

1    Uk - верхний предел диапазона измерений, Up - конечное значение предела диапазона измерений.

2    Дополнительная погрешность в диапазоне температур от 18 до 28 °С равна нулю.

3    В диапазонах температур от 5 до 18 °С и от 28 до 40 °С допускаемая погрешность измерений равна сумме основной погрешности и результата произведения дополнительной погрешности на отклонение температуры окружающего воздуха от значения 18 °С (для диапазона температур от 5 до 18 °С) или от значения 28 °С (для диапазона температур от 28 до 40 °С)_

Значения входного сопротивления в режиме измерения напряжения постоянного тока:

-    в диапазонах 100 мВ, 1 В, 10 В:

1)    не менее 10 ГОм при включенном режиме АВВС (автоматический выбор входного сопротивления);

2)    (10 ± 0,5) МОм при отключенном режиме АВВС;

-    в диапазонах 100 и 400 В, МОм...........................................................................10 ± 0,5.

ИК силы постоянного тока

Диапазоны измерений силы постоянного тока......................от минус 10 мА до 10 мА;

от минус 100 до 100 мА; от минус 1 до 1 А; от минус 3 до 3 А.

Пределы допускаемой основной и дополнительной относительной погрешности измерений силы постоянного тока, %, определяются по формуле:

± (а + b ■ jIk/Ixj),    (2)

где Ik - верхний предел диапазона измерений. Значения коэффициентов а и b приведены в таблице 2,

Ix - измеренное значение.

Примечания

1    Ik - верхний предел диапазона измерений, Ip - конечное значение предела диапазона измерений.

2    Дополнительная погрешность в диапазоне температур от 18 до 28 °С равна нулю.

3    В диапазонах температур от 5 до 18 °С и от 28 до 40 °С допускаемая погрешность измерений равна сумме основной погрешности и результата произведения дополнительной погрешности на отклонение температуры окружающего воздуха от значения 18 °С (для диапазона температур от 5 до 18 °С) или от значения 28 °С (для диапазона температур от 28 до 40 °С)_

ИК сопротивления постоянному току Диапазоны измерений сопротивления постоянному току по двухпроводной и

четырёхпроводной схемам измерений...................................... от 0 до 100 Ом; от 0,1 до 1 кОм;

от 1 до 10 кОм; от 10 до 100 кОм; от 0,1 до 1 МОм; от 1 до 10 МОм; от 10 до 100 МОм.

Пределы допускаемой основной и дополнительной относительной погрешности измерений сопротивления постоянному току, %, определяются по формуле:

± (а + b-Rk/Rx),    (3)

где Rk - верхний предел диапазона измерений. Значения коэффициентов а и b приведены в таблице 3;

Rx - измеренное значение.

Таблица 3

Лист № 7 Всего листов 11

Максимальное значение падения напряжения на измеряемом сопротивлении при протекании через него измерительного тока, В, не более............................................................8.

ИК напряжения переменного тока Диапазоны измерений среднеквадратического значения напряжения

переменного тока в диапазоне частот от 5 Гц до 300 кГц......................................от 0 до 100 мВ;

от 0,1 до 1 В; от 1 до 10 В; от 10 до 100 В; от 100 до 300 В.

Пределы допускаемой основной и дополнительной относительной погрешности измерений напряжения переменного тока, %, определяются по формуле:

± (а + bUk/Ux),    (4)

где Uk - верхний предел диапазона измерений. Значения коэффициентов а и b приведены в таблице 4;

Ux - измеренное значение.

_Таблица 4_

Верхний

предел

диапазона

измерений

(Uk)

Примечания

1    Uk - верхний предел диапазона измерений, Up - конечное значение предела диапазона измерений.

2    Дополнительная погрешность в диапазоне температур от 18 до 28 °С равна нулю.

3    В диапазонах температур от 5 до 18 °С и от 28 до 40 °С допускаемая погрешность измерений равна сумме основной погрешности и результата произведения дополнительной погрешности на отклонение температуры окружающего воздуха от значения 18 °С (для диапазона температур от 5 до 18 °С) или от значения 28 °С (для диапазона температур от 28 до 40 °С).

4    Значения погрешности измерений определяются при установке соответствующего частоте измеряемого напряжения значения полосы пропускания ФНЧ.

5    Для измеряемых сигналов с частотой более 50 кГц должно выполняться условие

U х F < (1,5 х 107) В х Гц, где U - измеряемое напряжение, F - частота сигнала_

ИК силы переменного тока Диапазоны измерений среднеквадратического значения силы

переменного тока в диапазоне частот от 5 Гц до 5 кГц...........................от 0 до 1 А; от 1 до 3 А.

Пределы допускаемой основной и дополнительной относительной погрешности измерений силы переменного тока, %, определяются по формуле:

± (а + bIk/Ix),    (5)

где Ik - верхний предел диапазона измерений. Значения коэффициентов а и b приведены в таблице 5;

Ix - измеренное значение.

_Таблица 5_

Примечания

1    Ik - верхний предел диапазона измерений, Ip - конечное значение предела диапазона измерений.

2    Дополнительная погрешность в диапазоне температур от 18 до 28 °С равна нулю.

3    В диапазонах температур от 5 до 18 °С и от 28 до 40 °С допускаемая погрешность измерений равна сумме основной погрешности и результата произведения дополнительной погрешности на отклонение температуры окружающего воздуха от значения 18 °С (для диапазона температур от 5 до 18 °С) или от значения 28 °С (для диапазона температур от 28 до 40 °С).

4    Значения погрешности измерений определяются при установке соответствующего частоте измеряемого тока значения полосы пропускания ФНЧ_

ИК силы переменного тока Диапазон измерений частоты периодического сигнала при амплитуде

сигнала от 10 мВ до 350 В..................................................................................от 5 Гц до 300 кГц.

Пределы допускаемой относительной погрешности измерений частоты, %:

в диапазоне частот от 5 до 10 Гц ...........................................................................................± 0,05;

в диапазоне частот от 10 Гц до 40 кГц..................................................................................± 0,03;

в диапазоне частот от 40 до 300 кГц ......................................................................................± 0,01.

Общие характеристики

Рабочие условия эксплуатации:

-    температура окружающего воздуха, °С...........................................................от 5 до 40;

-    относительная влажность воздуха при температуре 25 °С, %, не более.... от 30 до 80;

-    атмосферное давление, кПа......................................................................от 84 до 106,7.

Потребляемая суммарная максимальная мощность, Вт, приведена в таблице 6 Таблица 6

Суммарная масса, кг, приведена в таблице 7 Таблица 7

Габаритные размеры (длина х ширина х высота), мм, не более:

-    мультиметров цифровых.........................................................................................270 х 101 х 22;

-    носителей мезонинных модулей НМ ФТКС.468269.002, НМ-С ФТКС.468269.005 ......................................................................................................................................262 х 30 х 369;

-    носителя мезонинных модулей - устройства MezaBox ФТКС.469133.006 .... 196 х 66,5 х 315;

-    носителя мезонинных модулей - устройства MezaBох\Battery 133W-hrs ФТКС.469133.006-01................................................................................................ 196 х 102 х 315.

Знак утверждения типа

Знак утверждения типа наносится на лицевую панель носителя мезонинных модулей в виде наклейки и на титульный лист руководства по эксплуатации методом компьютерной графики.

Комплектность

Комплект поставки приведен в таблице 4.

Таблица 4

Поверка

осуществляется по разделу 5 «Поверка» Руководства по эксплуатации ФТКС.468261.011 РЭ, утвержденному руководителем ГЦИ СИ ФБУ «ГНМЦ Минобороны России» 27.02.2012 г.

Основные средства поверки:

-    калибратор универсальный 9100E (рег.№ 25985-09): диапазон воспроизведения напряжения постоянного тока от 0,05 мВ до 400 В, пределы допускаемой относительной погрешности воспроизведения напряжения постоянного тока ± (0,01 + 0,003-|Uk/Ux|), где Uk - верхний предел диапазона, Ux - установленное значение напряжения постоянного тока; диапазон воспроизведения напряжения переменного тока от 10 мВ до 300 В, пределы допускаемой относительной погрешности воспроизведения напряжения переменного тока ± 0,5 %; диапазон воспроизведения постоянного и переменного тока от 0,05 мА до 3 А, пределы допускаемой относительной погрешности воспроизведения постоянного тока ± (0,1 + 0,015-|Ik/Ix|), где Ik - верхний предел диапазона, Ix - установленное значение постоянного тока; диапазон воспроизведения частоты сигнала прямоугольной формы от 3 Гц до 300 кГц, пределы допускаемой относительной погрешности воспроизведения частоты сигнала ± 0,003 %;

-    мультиметр 3458А (рег.№ 25900-03): диапазон измерений напряжения постоянного тока от 1 мВ до 400 В, пределы допускаемой относительной погрешности измерений напряжения постоянного тока ± 0,0008 %; диапазон измерений напряжения переменного тока от 10 мВ до 300 В, пределы допускаемой относительной погрешности измерений напряжения переменного тока ± 0,01 %; диапазон измерений силы постоянного тока от 1 мА до 1 А, пределы допускаемой относительной погрешности измерений силы постоянного тока ± 0,002 %; диапазон измерений сопротивления постоянному току от 1 Ом до 100 МОм, пределы допускаемой относительной погрешности измерений сопротивления постоянному току ± 0,001 %;

-    генератор сигналов низкочастотный Г3-123 (рег.№ 11189-88): диапазон воспроизведения напряжения переменного тока от 0 до 190 В частотой до 300 кГц, пределы допускаемой относительной погрешности воспроизведения напряжения переменного тока ± 0,6 %;

-    магазин электрического сопротивления Р4834 (рег. № 11326-90): диапазон воспроизведения сопротивления постоянному току от 0,01 Ом до 1 МОм, класс точности 0,02;

-    магазин сопротивления P40108 (рег. № 9381-83): диапазон воспроизведения сопротивления постоянному току от 0,1 до 1000 МОм, класс точности 0,05.

Сведения о методах измерений

Мультиметры цифровые на основе мезонинных модулей. Руководство по эксплуатации ФТКС.468261.011 РЭ.

Нормативные и технические документы, устанавливающие требования к мультиметрам цифровым на основе мезонинных модулей

ГОСТ 22261-94. «Средства измерений электрических и магнитных величин» ФТКС.468261.011 ТУ. «Мультиметры цифровые на основе мезонинных модулей. Технические условия»
