Генераторы сигналов произвольной формы на основе мезонинных модулей, 51524-12

Назначение

Генераторы сигналов произвольной формы на основе мезонинных модулей (далее -генераторы сигналов) предназначены для воспроизведения сигналов произвольной формы.

Описание

Генератор сигналов представляет собой печатную плату с прикрепленной к ней лицевой панелью.

Генераторы сигналов устанавливаются на носитель мезонинных модулей, и через интерфейсы стандарта VXI (для модулей типа НМ, НМ-С) и стандарта LXI (для устройств типа MezaBox, MezaBOX\Battery 133W-hrs) соединяются информационно с управляющей ПЭВМ.

В качестве носителей мезонинных модулей используются модули НМ ФТКС.468269.002, НМ-С ФТКС.468269.005 и устройства MezaBox ФТКС.469133.006, MezaB охШ attery 133W-hrs ФТКС.469133.006-01.

Принцип действия основан на быстром цифро-аналоговом преобразовании массива цифровых двоичных кодов, являющегося дискретным представлением генерируемого сигнала. Воспроизведенные на выходах цифро-аналоговых преобразователей сигналы усиливаются по току и поступают на выходные соединители модуля.

Количество генераторов сигналов, устанавливаемых на один носитель мезонинных модулей:

-    до четырех, если в качестве носителей мезонинных модулей используются модули НМ, НМ-С;

-    до двух, если в качестве носителей мезонинных модулей используются устройства MezaBox, MezaB ох\Battery 133W-hrs.

Генераторы сигналов произвольной формы имеют следующую модификацию:

ФТКС.468266.011 Генератор сигналов произвольной формы МГВ2.

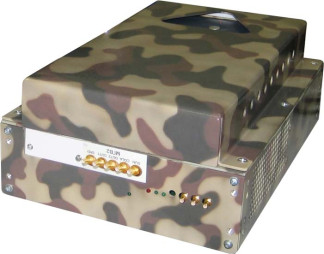

Внешний вид устройств типа MezaBox и MezaBох\Battery 133W-hrs с установленными генераторами сигналов, указанием места нанесения знака утверждения типа и защитой от несанкционированного доступа, предусмотренной в виде пломбировки винта крепления верхней крышки устройства, приведены на рисунках 1 и 2.

Внешний вид носителей мезонинных модулей типа НМ, НМ-С с установленными генераторами сигналов, указанием места нанесения знака утверждения типа и защитой от несанкционированного доступа, предусмотренной в виде пломбировки винта крепления защитного кожуха носителя, приведены на рисунке 3.

Внешний вид генератора сигналов приведен на рисунке 4.

По условиям эксплуатации генераторы сигналов удовлетворяют требованиям группы

3 по ГОСТ 22261-94 с диапазоном рабочих температур от 5 до 40 °С и относительной влажностью окружающего воздуха от 30 до 80 % при температуре 25 °С без предъявления требований по механическим воздействиям.

Программное обеспечение

Программное обеспечение (ПО) для работы с генераторами сигналов включает ПО общее и ПО специальное.

В состав общего ПО входит операционная система Windows ХР с сервис-паком SP2 или выше.

В состав специального ПО входят комплект ПО «VISA» и комплект ПО модулей ООО Фирма «Информтест».

Комплект ПО «VISA» обеспечивает работу системного интерфейса информационной связи ПЭВМ и базового блока (крейта стандарта VXI) с установленными в него носителями мезонинных модулей в случае, когда в качестве носителей мезонинных модулей используются модули НМ ФТКС.468269.002, НМ-С ФТКС.468269.005, а также работу системного интерфейса информационной связи ПЭВМ и устройства MezaBox ФТКС.469133.006 (MezaBох\Battery 133W-hrs ФТКС.469133.006-01) в случае, когда в качестве носителей мезонинных модулей используются эти устройства.

В комплект ПО «VISA» также входит программа «Resource Manager», осуществляющая начальную конфигурацию связи с носителями мезонинных модулей в случае, когда для связи с ПЭВМ используются устройства стандарта VXI.

Комплект ПО модулей ООО Фирма «Информтест» обеспечивает управление режимами работы генераторов сигналов, а также обеспечивает их информационную связь с носителем мезонинных модулей.

В комплект ПО модулей ООО Фирма «Информтест» входят следующие программы:

-    «psm.exe» (для проверки работоспособности носителей мезонинных модулей и потребляемых по цепям питания токов);

-    «p_mgv2.exe» (для проверки метрологических характеристик генераторов сигналов

МГВ2).

Метрологически значимая часть ПО, входящая в состав комплекта ПО модулей ООО Фирма «Информтест», выделена в файл библиотеки математических преобразований МГВ2 unmgv2_math.dll.

Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.

Таблица 1

Метрологически значимая часть ПО генераторов сигналов и измеренные данные достаточно защищены с помощью специальных средств защиты от непреднамеренных и преднамеренных изменений. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

Диапазон воспроизведения амплитуды выходного сигнала, В............от минус 10 до 10.

Пределы допускаемой относительной погрешности воспроизведения амплитуды выходного сигнала при коэффициенте ослабления выходного сигнала равном единице, %

.................................................................................................± [0,02 + 0,004^(Цп/Цуст - 1)].

где Цп - верхний предел диапазона, В;

Иуст - установленное на генераторе сигналов значение выходного сигнала, В.

Количество каналов:

-    основных..............................................................................................................................2;

-    контрольных........................................................................................................................1.

Диапазон частот воспроизводимого синусоидального сигнала, Гц...........от 1 до 25-10 .

Пределы допускаемой относительной погрешности воспроизведения частоты синусоидального сигнала, %......................................................................................................± 0,08.

Общие характеристики

Рабочие условия эксплуатации:

-    температура окружающего воздуха, °С.............................................................от 5 до 40;

-    относительная влажность воздуха при температуре 25 °С, %......................от 30 до 80;

-    атмосферное давление, кПа........................................................................от 84 до 106,7.

Потребляемая суммарная максимальная мощность, Вт, приведена в таблице 2. Таблица 2_

Суммарная масса, кг, приведена в таблице 3. Таблица 3

Габаритные размеры (длина х ширина х высота), мм, не более:

-    генераторов сигналов................................................................................................270 х 50,8 х 22;

-    носителей мезонинных модулей НМ ФТКС.468269.002, НМ-С ФТКС.468269.005, .........................................................................................................................................262 х 30 х 369;

-    носителя мезонинных модулей - устройства MezaBox ФТКС.469133.006.......196 х 66,5 х 315;

-    носителя мезонинных модулей - устройства MezaBох\Battery 133W-hrs ФТКС.469133.006-01...................................................................................................196 х 102 х 315.

Знак утверждения типа

Знак утверждения типа наносится на лицевую панель носителя мезонинных модулей в виде наклейки и на титульный лист руководства по эксплуатации методом компьютерной графики.

Таблица 4

Поверка

осуществляется по разделу 5 «Поверка» Руководства по эксплуатации ФТКС.468261.004 РЭ, утвержденному руководителем ГЦИ СИ ФБУ «ГНМЦ Минобороны России» 27.02.2012 г. Основные средства поверки:

-    мультиметр 3458A (рег. № 25900-03): диапазон измерений напряжения постоянного тока от минус 100 до 100 В, пределы допускаемой относительной погрешности измерений напряжения постоянного тока ± 0,0008 %;

-    частотомер универсальный CNT-90 (рег. № 41567-09): диапазон измерений частоты от 0,01 Гц до 100 кГц, пределы допускаемой относительной погрешности измерений частоты ± 0,003 %.

Сведения о методах измерений

Генераторы сигналов произвольной формы на основе мезонинных модулей. Руководство по эксплуатации ФТКС.468261.004 РЭ.

Нормативные и технические документы, устанавливающие требования к генераторам сигналов произвольной формы на основе мезонинных модулей

ГОСТ 22261-94. «Средства измерений электрических и магнитных величин» ФТКС.468261.004 ТУ. «Генераторы сигналов произвольной формы на основе мезонинных модулей. Технические условия»

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям, в том числе при проведении электрических испытаний объекта контроля на предприятиях, производящих и эксплуатирующих технические объекты.
