Осциллографы цифровые на основе мезонинных модулей, 51527-12

Назначение

Осциллографы цифровые на основе мезонинных модулей (далее - осциллографы цифровые) предназначены для измерений мгновенных значений напряжения, интервалов времени между двумя мгновенными значениями напряжения по двум независимым каналам, преобразования мгновенных значений напряжения электрического сигнала в цифровой код.

Описание

Осциллограф цифровой представляет собой печатную плату с прикрепленной к ней лицевой панелью.

Осциллографы цифровые устанавливаются на носитель мезонинных модулей, и через интерфейсы стандарта VXI (для модулей типа НМ, НМ-С, НМУ) и стандарта LXI (для устройств типа MezaBox, MezaBOX\Battery 133W-hrs) соединяются информационно с управляющей ПЭВМ.

В качестве носителей мезонинных модулей используются модули НМ ФТКС.468269.002, НМ-С ФТКС.468269.005, НМУ ФТКС.468269.003 и устройства MezaBox ФТКС.469133.006, MezaBох\Battery 133W-hrs ФТКС.469133.006-01.

В основу принципа действия положен метод преобразования мгновенных значений напряжения в цифровой код с последующим запоминанием цифрового кода в запоминающем устройстве и индикации выборки сигнала с результатами измерений.

Количество осциллографов цифровых, устанавливаемых на один носитель мезонинных модулей:

-    до двух, если в качестве носителей мезонинных модулей используются модули НМ, НМ-С, НМУ;

-    один, если в качестве носителей мезонинных модулей используются устройства MezaBox, MezaBох\Battery 133W-hrs.

Осциллографы цифровые имеют следующую модификацию:

UNC3.031.150 «Осциллограф цифровой ОСЦ5».

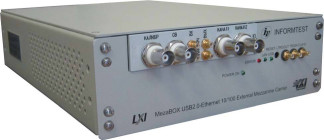

Внешний вид устройств типа MezaBox и MezaBох\Battery 133W-hrs с установленным осциллографом цифровым, указанием места нанесения знака утверждения типа и защитой от несанкционированного доступа, предусмотренной в виде пломбировки винта крепления верхней крышки устройства, приведены на рисунках 1 и 2.

Внешний вид носителей мезонинных модулей типа НМ, НМ-С, НМУ с установленными осциллографами цифровыми, указанием места нанесения знака утверждения типа и защитой от несанкционированного доступа, предусмотренной в виде пломбировки винта крепления защитного кожуха носителя, приведены на рисунке 3.

Внешний вид осциллографа цифрового приведен на рисунке 4.

По условиям эксплуатации осциллографы цифровые удовлетворяют требованиям группы 3 по ГОСТ 22261-94 с диапазоном рабочих температур от 5 до 40 °С и относительной влажностью окружающего воздуха от 30 до 80 % при температуре 25 °С без предъявления требований по механическим воздействиям.

Программное обеспечение

Программное обеспечение (ПО) для работы с осциллографами цифровыми включает ПО общее и ПО специальное.

В состав общего ПО входит операционная система Windows ХР с сервис-паком SP2 или выше.

В состав специального ПО входят комплект ПО «VISA» и комплект ПО модулей

ООО Фирма «Информтест».

Комплект ПО «VISA» обеспечивает работу системного интерфейса информационной связи ПЭВМ и базового блока (крейта стандарта VXI) с установленными в него носителями мезонинных модулей в случае, когда в качестве носителей мезонинных модулей используются модули НМ ФТКС.468269.002, НМ-С ФТКС.468269.005, НМУ ФТКС.468269.003, а также работу системного интерфейса информационной связи ПЭВМ и устройства MezaBox ФТКС.469133.006 (MezaBох\Battery 133W-hrs ФТКС.469133.006-01) в случае, когда в качестве носителей мезонинных модулей используются эти устройства.

В комплект ПО «VISA» также входит программа «Resource Manager», осуществляющая начальную конфигурацию связи с носителями мезонинных модулей в случае, когда для связи с ПЭВМ используются устройства стандарта VXI.

Комплект ПО модулей ООО Фирма «Информтест» обеспечивает управление режимами работы осциллографов цифровых, а также обеспечивает их информационную связь с носителем мезонинных модулей.

В комплект ПО модулей ООО Фирма «Информтест» входят следующие программы:

-    «psm.exe» (для проверки работоспособности носителей мезонинных модулей и потребляемых по цепям питания токов);

-    «mosc5.exe» (для проверки метрологических характеристик осциллографов цифровых ОСЦ5).

Метрологически значимая часть ПО, входящая в состав комплекта ПО модулей ООО Фирма «Информтест», выделена в файл библиотеки математических преобразований ОСЦ5 unmosc5_math.dll.

Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.

Таблица 1

Метрологически значимая часть ПО осциллографов цифровых и измеренные данные достаточно защищены с помощью специальных средств защиты от непреднамеренных и преднамеренных изменений. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

Технические характеристики

Диапазоны измерений мгновенных значений напряжения по входам каждого

измерительного канала (ИК), В.......................................................................от минус 0,05 до 0,05;

от минус 0,1 до 0,1; от минус 0,25 до 0,25; от минус 0,5 до 0,5; от минус 1 до 1; от минус 2,5 до 2,5; от минус 5 до 5; от минус 10 до 10; от минус 25 до 25; от минус 50 до 50; от минус 100 до 100; от минус 150 до 150.

Пределы допускаемой приведенной (в верхнему пределу измерений) погрешности

измерений мгновенных значений напряжения по входам каждого ИК.....................................0,6.

Количество ИК ...................................................................................................................... 2.

Полоса пропускания каждого ИК на уровне минус 3 Дб, МГц, не менее.....................50.

Диапазоны измерений интервалов времени..............................от (Тд • 1K) до (Тд • 20M).

где 1K = 1024 отсчета,

20М = 20971520 отсчетов.

Пределы допускаемой абсолютной погрешности измерений интервалов времени:

± [0,0000025-Tx + Тд],

где Тх - измеряемый интервал времени,

Тд - период дискретизации 5 нс и от 10 до 655350 нс с шагом 10 нс.

Время нарастания в каждом ИК, нс, не более....................................................................5.

Общие характеристики

Рабочие условия эксплуатации:

-    температура окружающего воздуха, °С.............................................................от 5 до 40;

-    относительная влажность воздуха при температуре 25 °С, %, не более......от 30 до 80;

-    атмосферное давление, кПа........................................................................от 84 до 106,7.

Потребляемая суммарная максимальная мощность, Вт, приведена в таблице 2 Таблица 2

Суммарная масса, кг, приведена в таблице 3 Таблица 3

-    осциллографов цифровых..........................................................................................270 х 101 х 22;

-    носителей мезонинных модулей НМ ФТКС.468269.002, НМ-С ФТКС.468269.005 .........................................................................................................................................262 х 30 х 369;

-    носителя мезонинных модулей - устройства MezaBox ФТКС.469133.006.......196 х 66,5 х 315;

-    носителя мезонинных модулей - устройства MezaBох\Battery 133W-hrs ФТКС.469133.006-01...................................................................................................196 х 102 х 315.

Знак утверждения типа

Знак утверждения типа наносится на лицевую панель носителя мезонинных модулей в виде наклейки и на титульный лист руководства по эксплуатации методом компьютерной графики.

Комплектность

Комплект поставки приведен в таблице 4.

Таблица 4

Поверка

осуществляется по разделу 5 «Поверка» Руководства по эксплуатации ФТКС.468261.010 РЭ, утвержденному руководителем ГЦИ СИ ФБУ «ГНМЦ Минобороны России» 28.05.2012 г. Основные средства поверки:

- установка измерительная К2С-62А (рег. № 31434-06):

-    в режиме работы калибратор АЧХ (КАЧХ): частота гармонических сигналов от

0,1 до 100 МГц; пределы допускаемой относительной погрешности установки частоты гармонических сигналов (F) ± 1-10"6 F; амплитуда от 0,1 до 1 В; пределы допускаемой относительной погрешности установки амплитуды в калиброванных точках на опорной частоте 0,5 МГц и 50 МГц ± (0,05Цкал + 3 мВ), где Икал -установленное значение амплитуды;

-    в режиме работы калибратор Y (KY): диапазоны установки напряжения постоянного тока от минус 0,005 до 150 В и от 0,005 до 150 В; пределы допускаемой абсолютной погрешности установки напряжения постоянного тока ± (1,5-10"3Uk + 1,5 мкВ), где Uk - установленное значение напряжения;

-    в режиме работы калибратор ПХ (КПХ): амплитуда (60 ± 1,8) В; длительность фронта не более 700 пс; длительность импульса от 0,1 до 10 мкс; период следования от 10 мкс до 100 мс;

-    в режиме работы калибратор X (КХ): амплитуда (1 ± 0,2) В; период следования от

1 мкс до 2 мс; длительность (тн) на уровне 0,5 амплитуды импульса в зависимости от периода следования импульсов (Тк) не более 0,1 Тк; пределы допускаемой абсолютной погрешности установки периода следования ± (1-10"6Тк).

Сведения о методах измерений

Осциллографы цифровые на основе мезонинных модулей. Руководство по эксплуатации ФТКС.468261.010 РЭ.

Нормативные и технические документы, устанавливающие требования к осциллографам цифровым на основе мезонинных модулей

ГОСТ 22261-94. «Средства измерений электрических и магнитных величин» ФТКС.468261.010 ТУ. «Осциллографы цифровые на основе мезонинных модулей. Технические условия»

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям, в том числе при проведении электрических испытаний объекта контроля на предприятиях, производящих и эксплуатирующих технические объекты.
