Контроллеры КП ИЦФР.421451.023, 51534-12

Назначение

Контроллеры КП ИЦФР.421451.023 (далее по тексту - контроллер) предназначены для:

-    автоматического измерения аналоговых сигналов от датчиков с унифицированными выходными сигналами постоянного тока;

-    накопления, обработки, хранения, отображения результатов измерений;

-    информационно-управляющего обмена по последовательному каналу связи с системой верхнего уровня (прием команд управления и передача по запросу собранной и обработанной информации).

Область применения контроллера - в составе систем телемеханики, систем автоматизированного контроля и управления технологическими процессами предприятий.

Описание

Принцип действия контроллера основан на преобразовании текущих значений входных аналоговых сигналов постоянного тока в цифровые коды с последующей обработкой результатов измерений и преобразованием их в значения измеряемой физической величины, которые выводятся на устройство отображения информации.

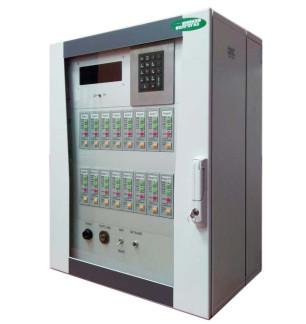

Конструктивно контроллер представляет собой металлический шкаф с размещенным в нем оборудованием. В состав оборудования контроллера входят: программируемый логический контроллер, контроллер ввода-вывода (КВВ), панель контроля и управления (ПКУ), модули управления кранами, клеммные модули, устройства обеспечения работы контроллера (модули питания, устройства сопряжения). Внешний вид контроллера представлен на рисунке 1.

Программное обеспечение

Программное обеспечение (ПО) позволяет устанавливать режимы работы контроллера (автоматический или по команде оператора), измерять унифицированные аналоговые сигналы постоянного тока, проводить накопление, обработку и хранение полученной информации и отображать ее на индикаторе ПКУ.

Класс защиты ПО относится к категории «С». Идентификационные данные ПО __

Технические характеристики

Условия эксплуатации:

-    температура окружающей среды от минус 40 до плюс 70 °С;

-    относительная влажность воздуха до 80 % при 35 °С и более низких температурах без конденсации влаги;

-    атмосферное давление от 84,0 до 106,7 кПа.

Знак утверждения типа

Знак утверждения типа наносят на корпус шкафа контроллера путем наклейки соответствующей таблички, а также на титульный лист технических условий ИЦФР.421451.023ТУ, формуляра ИЦФР.421451.023ФО, руководства по эксплуатации ИЦФР.421451.023РЭ и методики поверки ИЦФР.421451.023РЭ1 типографским способом по центру над наименованием средства измерений.

Комплектность

Поверка

осуществляется в соответствии с документом ИЦФР.421451.023РЭ1 «Контроллер КП. Руководство по эксплуатации. Приложение Г. Методика поверки», утвержденному ГСИ СИ ФГУП «РФЯЦ-ВНИИЭФ» 02.07.2012 г.

Основные средства поверки: мегаомметр Ф4102/1 ТУ25-04.13.0071-83 (погрешность измерения ± 1,5 %); универсальная пробойная установка УПУ-21/1 ТУ РБ 100039847.009-2004 (диапазон до 10000 В, погрешность измерения ± 10 %); прибор для поверки вольтметров В1-13 Хв.2.085.008ТУ (диапазон установки значений постоянного тока от 0 до 20 мА, погрешность ± 0,02 %).

Сведения о методах измерений

Методика измерений представлена в ИЦФР.421451.023РЭ «Контроллер КП. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к контроллеру

1    ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия».

2    ГОСТ 8.022-91 «Государственная система обеспечения единства измерений. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 1х10 в минус 16 ст. до 30 А»

3    ИЦФР.421451.023ТУ «Контроллер КП. Технические условия».

Рекомендации к применению

При выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
