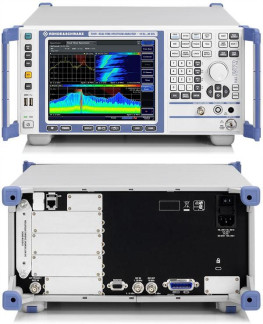

Анализаторы сигналов в реальном масштабе времени FSVR40, 51541-12

Наименование

программного

обеспечения

Идентификационное наименование программного обеспечения

Номер версии программного обеспечения

Цифровой идентификатор программного обеспечения

Алгоритм вычисления цифрового идентификатора программного обеспечения

FSVR Firmware

FW FSVR

Версия 1.63

—

---

Наименование характеристики

Значение

Диапазон частот, Гц

от 10 до 40х109

Пределы допускаемой относительной погрешности воспроизведения частоты опорного генератора of

±1х10-6 за год;

±1х10-7 за год с опцией FSV-B4

Пределы допускаемой абсолютной погрешности измерений частоты в режиме измерений частоты входного синусоидального сигнала, Гц

± (fcxof + 0,5хе.м.р.), где: fo - частота входного сигнала, Гц; of - относительная погрешность воспроизведения частоты опорного генератора, Гц;

е.м.р. - единица младшего разряда при отсчете частоты, Гц.

Наименование характеристики

Значение

Разрешение встроенного частотомера в режиме анализато

0,001

ра спектра и анализатора сигналов, Гц

Значения среднего уровня фазовых шумов при несущей

500 МГц и отстройке от несущей, дБ/Гц, не более:

100 Гц

минус 84

1 кГц

минус 101

10 кГц

минус 106

100 кГц

минус 115

1 МГц

минус 134

10 МГц

минус 150

Номинальные значения полос пропускания на уровне ми

от 1 Гц до 10 МГц с шагом 1/2/3/5;

нус 3 дБ, Гц

20 МГц, 28 МГц, 40 МГц

Пределы допускаемой относительной погрешности уста

новки полос пропускания, %

±3

Пределы допускаемой абсолютной погрешности измере-

ний уровня гармонического сигнала, при ослаблении вход-

ного аттенюатора от 10 дБ до 40 дБ, уровне входного сиг

нала от 0 до минус 70 дБ, предусилителе выкл., дБ

от 9 кГц до 10 МГц

± 0,4

от 10 МГц до 3,6 ГГц

± 0,31

от 3,6 ГГц до 7 ГГц

± 0,4

от 7 ГГц до 13,6 ГГц

± 1,01

от 13,6 ГГц до 30 ГГц

± 1,33

от 30 ГГц до 40 ГГц

± 1,65

Уровень помех, обусловленных гармоническими искаже-

ниями, дБ относительно уровня несущей, не более:

- при ослаблении входного аттенюатора 0 дБ, предусилите-

ле выкл., уровне входного сигнала минус 10 дБ/мВт:

от 100 МГц до 3,5 ГГц

минус 55

от 3,5 ГГц до 20 ГГц

минус 90

от 3,5 ГГц до 20 ГГц (с опцией FSV-B24)

минус 85

- при ослаблении входного аттенюатора 0 дБ, предусилите-

ле вкл., уровне входного сигнала минус 40 дБ/мВт, с опци

ей FSV-B24 или FSV-B22: от 100 МГц до 20 ГГц

минус 65

Уровень помех, обусловленных интермодуляционными ис-

кажениями 3-го порядка, дБ относительно уровня несущей,

не более:

- при ослаблении входного аттенюатора 0 дБ, предусилите-

ле выкл., уровне входных сигналов минус 15 дБ/мВт:

от 10 МГц до 100 МГц

от 100 МГц до 3,6 ГГц

минус 54

от 3,6 ГГц до 40 ГГц

минус 56

- при ослаблении входного аттенюатора 0 дБ, предусилите-

минус 60

ле вкл., уровне входного сигнала минус 45 дБ/мВт, с опци-

ей FSV-B24 или FSV-B22:

от 10 МГц до 100 МГц

минус 84

от 100 МГц до 3,6 ГГц

минус 86

от 3,6 ГГц до 7 ГГц

минус 90

от 7 ГГц до 40 ГГц

минус 70

Значения среднего уровня собственных шумов, нормализо-

ванные к полосе пропускания 1 Гц при ослаблении вход

ного аттенюатора 0 дБ, нагрузке на входе 50 Ом, в полосе

пропускания 5 Гц, видеофильтре 5 Гц,

Наименование характеристики

Значение

нулевой полосе обзора, времени развертки 500 мс, дБ/мВт, не более:

10 Гц

минус 90

20 Гц

минус 100

100 Гц

минус 110

1 кГц

минус 120

Значения среднего уровня собственных шумов, нормализованные к полосе пропускания 1 Гц при ослаблении входного аттенюатора 0 дБ, нагрузке на входе 50 Ом, в полосе пропускания 1 кГц, дБ/мВт, не более: от 9 кГц до 100 кГц

минус 130

от 100 кГц до 1 МГц

минус 145

от 1 МГц до 1 ГГц

минус 151

от 1 ГГц до 3,6 ГГц

минус 149

от 3,6 ГГц до 6 ГГц

минус 146

от 6 ГГц до 7,4 ГГц

минус 144

от 7,4 ГГц до 15 ГГц

минус 144

от 15 ГГц до 34 ГГц

минус 140

от 34 ГГц до 40 ГГц

минус 133

Значения среднего уровня собственных шумов, нормализованные к полосе пропускания 1 Гц при ослаблении входного аттенюатора 0 дБ, нагрузке на входе 50 Ом в полосе пропускания 1 кГц при включенном предусилителе (опция FSV- В22), дБ/мВт, не более: от 100 кГц до 1 МГц

минус 145

от 1 МГц до 20 МГц

минус 155

от 20 МГц до 1 ГГц

минус 160

от 1 ГГц до 3,6 ГГц

минус 159

от 3,6 ГГц до 6 ГГц

минус 156

от 6 ГГц до 7 ГГц

минус 154

Значения среднего уровня собственных шумов, нормализованные к полосе пропускания 1 Гц при ослаблении входного аттенюатора 0 дБ, нагрузке на входе 50 Ом в полосе пропускания 1 кГц при включенном предусилителе и включенном ЖИГ-преселекторе (опция FSV- В24), дБ/мВт, не более:

от 100 кГц до 1 МГц

минус 145

от 1 МГц до 20 МГц

минус 155

от 20 МГц до 1 ГГц

минус 160

от 1 ГГц до 3,6 ГГц

минус 157

от 3,6 ГГц до 6 ГГц

минус 153

от 6 ГГц до 7,4 ГГц

минус 150

от 7,4 ГГц до 15 ГГц

минус 164

от 15 ГГц до 34 ГГц

минус 159

от 34 ГГц до 40 ГГц

минус 153

Значения среднего уровня собственных шумов, нормализованные к полосе пропускания 1 Гц при ослаблении входного аттенюатора 0 дБ, нагрузке на входе 50 Ом в полосе пропускания 1 кГц при включенном предусилителе и выключенном ЖИГ-преселекторе (опция FSV- В24), дБ/мВт, не более:

от 100 кГц до 1 МГц

минус 145

от 1 МГц до 20 МГц

минус 155

Наименование характеристики

Значение

от 20 МГц до 1 ГГц

минус 160

от 1 ГГц до 3,6 ГГц

минус 157

от 3,6 ГГц до 6 ГГц

минус 153

от 6 ГГц до 7 ГГц

минус 150

от 7 ГГц до 7,4 ГГц

минус 146

от 7,4 ГГц до 15 ГГц

минус 160

от 15 ГГц до 34 ГГц

минус 155

от 34 ГГц до 40 ГГц

минус 148

Ослабление зеркального канала и сигналов промежуточной

80

частоты, дБ, не менее:

Уровень собственных комбинационных помех при отсут-

ствии сигнала на входе прибора, при ослаблении входного

аттенюатора 0 дБ и выключенном предусилителе, дБ/мВт,

не более:

до 1 МГц

минус 90

свыше 1 МГц

минус 103

Режим анализатора при работе в реальном масштабе времени при выключенном ЖИГ-преселекторе

Диапазон значений полосы обзора, Гц

от 100 до 4 107

Диапазон значений полосы пропускания, Гц

от 1 до 4105

Значения неравномерности амплитудно-частотной харак

теристики, дБ, не более:

от 10 Гц до 7 ГГц

± 0,8

от 7 ГГц до 30 ГГц

± 1

Значение динамического диапазона в полосе анализа 40

70

МГц, дБ, не менее

Минимально определяемая длительность сигнала в полосе

24

анализа 40 МГц с детектором Max Peak, мкс

КСВН входа (разъем 2,92 мм «розетка» при ослаблении

1,5 до 3,6 ГГц

входного аттенюатора не менее 10 дБ), не более

2 от 3,6 ГГц до 20 ГГц

2,2 от 20 ГГц до 30 ГГц

2,5 от 30 ГГц до 40 ГГц

Габаритные размеры (длина х ширина х высота), мм, не

более

412х197х517

Масса, кг, не более:

14,3

Напряжение/частота питания от сети переменного тока

(220±22) В / (от 47 до 55) Гц

Потребляемая мощность, В А, не более

250

Рабочие условия эксплуатации:

- температура окружающего воздуха, °С

от 5 до 50

- относительная влажность при температуре окружающего

воздуха 40 °С, %

95

- атмосферное давление, кПа

от 96 до 104

Наименование средства поверки

Требуемые технические характеристики средства поверки

Рекомендуемое средство поверки

Пределы измерений

Пределы допускаемой погрешности

Стандарт частоты

Частота выходных сигналов

5 МГц, 10 МГц

ПГ ± 5 • 10-10 за 1 год

Стандарт частоты рубидиевый GPS -12RG

Частотомер универсальный

Диапазон частот от 0,001 Гц до 40 ГГц

ПГ ± 5 • 10-10 с внешней опорной частотой за 1 год

Частотомер универсальный CNT-90XL

Генератор сигналов

от 100 кГц до 40 ГГц от минус 100 дБ до 10 дБ относительно 1 мВт ИМ: длительность импульсов от 20 нс до 1 с

уровень фазовых шумов на 1 ГГц при отстройке 20 кГц не более минус 115 дБн/Гц

Генератор SMF100A

Измеритель

мощности

от 0 Гц до 40 ГГц от 2*10-3 до 1х 102 мВт

± 0,2 дБ

Ваттметр NRP-Z55

Анализатор цепей

от 10 МГц до 40 ГГц КСВН: от 1,05 до 10

± 5%

Анализатор электрических цепей векторный ZVА40
