Счетчики статические трехфазные активной и реактивной электрической энергии SM301, SM301T, 51543-12

Назначение

Счетчики статические трехфазные активной и реактивной электрической энергии SM301, SM30^ (далее - счетчики) непосредственного (модификация SM301) и трансформаторного (модификация SM301^ включения предназначены для измерений и учета активной и реактивной электрической энергии в трехфазных четырехпроводных сетях переменного тока промышленной частоты в прямом и обратном направлениях в многотарифном режиме.

Описание

Принцип действия счетчиков основан на преобразовании в цифровую форму мгновенных значений (выборок) аналоговых сигналов, пропорциональных значениям входных тока и напряжения, меняющихся во времени, с последующим цифровым перемножением и вычислением цифровых значений активной и реактивной мощности, преобразуемых далее в частоту следования импульсов, суммирование которых дает количество потребляемой электроэнергии.

Конструктивно счетчики состоят из электронного модуля, корпуса, клеммной колодки и крышки клеммной колодки. Электронный модуль состоит из микропроцессорной платы и установленного на ней жидкокристаллического индикатора (ЖКИ). На микропроцессорной плате расположены блок питания, специализированная интегральная микросхема (СБИС), микроконтроллер для обработки и регистрации данных, перепрограммируемое ПЗУ для хранения профиля нагрузки, данных конфигурации и вспомогательных констант, резистивный делитель напряжения. Информация об измеряемых величинах напряжения и тока с помощью делителя напряжения и трансформатора тока поступает на СБИС, где происходит ее аналого-цифровое преобразование. После этого, полученная цифровая информация проходит соответствующую программную обработку в микропроцессоре, который обеспечивает и координирует работу ПЗУ, ЖКИ и интерфейсов. Измерительный процесс носит характер непрерывного измерения сигналов, полученных с СБИС. Конструкция корпуса обеспечивает пыле- и влагозащиту электронного модуля, как со стороны корпуса, так и со стороны клеммной колодки. Крепление кожуха корпуса и крышки клеммной колодки предусматривает раздельную установку пломб ОТК предприятия-изготовителя, поверителя и энергоснабжающей организации.

Счетчики имеют цифровые интерфейсы PLC и RS485 для обмена информацией с внешними устройствами и применения их в автоматизированных системах контроля и учета электроэнергии, а также телеметрический выход, гальванически изолированный от остальных цепей счетчика, реле управления и универсальную проводную и беспроводную шину M-Bus (опционально), обеспечивающую поддержку сбора данных с приборов учета тепла, воды, газа и пр.

Счетчики могут применяться автономно или в автоматизированной системе сбора данных о потреблении электрической энергии с заранее установленной программой и возможностью установки (коррекции) в счетчике временных сезонных тарифов.

Счетчики обладают возможностью инициации связи от прибора учета на верхний уровень автоматизированной системы сбора данных по событиям (вскрытие крышки прибора, снятие/взлом клеммной колодки, хищение счетчика и т.д.). Посредством программных настроек в счетчике, работающем в автоматизированной системе, может быть обеспечен режим предварительной оплаты за потребленную электроэнергию.

Счетчики могут быть оборудованы реле управления нагрузкой, предназначенным для ограничения или прекращения электроснабжения (путем разрыва цепи в трех фазах). В соответствии с настройками, реле можно отключать и подключать удаленно и локально нажатием соответствующих кнопок.

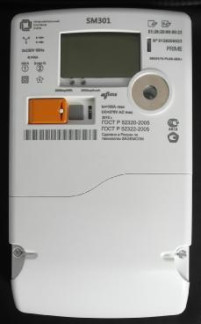

Фотография общего вида счетчиков статических трехфазных активной и реактивной электрической энергии SM301, SM30^ представлена на рисунке 1.

Рисунок 1 - Фотография общего вида счетчиков статических трехфазных активной и реактивной

электрической энергии SM301, 8М301Т, где

1    - пломба кнопки «Установка» (Reset);

2    - пломба ОТК завода-изготовителя (под крышкой клеммной колодки);

3    - пломба энергоснабжающей организации;

4    - пломба поверяющей организации (под крышкой клеммной колодки). Программное обеспечение

Программное обеспечение (ПО) счетчиков встроено в ПЗУ. Конфигурация, содержащая информацию о порядке работы счётчика, программируется изготовителем в соответствии с требованиями Заказчика. Для защиты счетчика от несанкционированного вмешательства в его работу предусмотрены конструктивные, программные и схемотехнические решения, которые обеспечивают надежную защиту счетчика и данных. Измерительные цепи и выходные цепи импульсного (телеметрического) выхода защищены от несанкционированного доступа путем пломбирования крышки клеммной колодки. Счетчик фиксирует попытки несанкционированного доступа в журнале событий: при несанкционированном вскрытии крышки клеммной колодки и попытке перепрограммирования счетчика; при попытке несанкционированного доступа к импульсному выходу. Идентификационные данные ПО счетчиков статических трехфазных активной и реактивной электрической энергии SM301, SM30^ представлены в таблице 1.

Таблица 1

Основные метрологические и технические характеристики счетчиков статических трехфазных активной и реактивной электрической энергии SM301, SM301T представлены в

таблице 2.

Таблица 2

Знак утверждения типа

Знак утверждения типа наносят на лицевую панель счетчиков методом лазерной маркировки и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

В комплект поставки входят:

-    счётчик (с крышкой клеммной колодки)

1 шт. 1 шт. 1 экз. 1 экз. 1 экз.

-    коробка упаковочная

-    паспорт

-    руководство по эксплуатации (по запросу, на партию )

-    методика поверки (по запросу, на партию )

Поверка

осуществляется по документу МП-1321/446-2012 «Счетчики статические трехфазные активной и реактивной электрической энергии SM301, SM301^ Методика поверки», утвержденному ГЦИ СИ ФБУ «Ростест-Москва» в июле 2012 г.

Перечень основных средств, применяемых при поверке:

- установка автоматическая многофункциональная для поверки счётчиков электрической энергии SJJ-1

максимальное значение напряжения: 3*456 В; максимальное значение силы тока: 100 А; диапазон регулирования угла сдвига фаз: 0 - 360 °;

предел допускаемой относительной погрешности измерения энергии ± 0,1 %

Сведения о методах измерений

Методы измерений с помощью счетчиков статических трехфазных активной и реактивной электрической энергии SM301, SM301T указаны в документе АРВЕ.422863.002 РЭ «Счетчики статические трехфазные активной и реактивной электрической энергии SM301, SM301T. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к счетчикам статическим трехфазным активной и реактивной электрической энергии SM301, SM301T

1    ГОСТ 22261-94 «Средства измерения электрических и магнитных величин. Общие технические условия».

2    ГОСТ Р 52320-2005 (МЭК 62052-11:2003) «Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии».

3    ГОСТ Р 52322-2005 (МЭК 62053-21:2003) «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2».

4    ГОСТ Р 52323-2005 (МЭК 62053-22:2003) «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0,5S».

5    ГОСТ Р 52425-2005 (МЭК 62053-23:2003) «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии».

6    Технические условия АРВЕ.422863.002 ТУ.

Рекомендации к применению

Осуществление торговли и товарообменных операций
