Источники питания постоянного тока АКИП серий 1133, 1134, 1135, 1133А, 1134А, 1135А, 51553-12

Источники питания постоянного тока АКИП серий 1133, 1134, 1135, 1133А, 1134А, 1135А (далее ╞ источники) предназначены для воспроизведения напряжения и силы постоянного тока.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	51553-12
Наименование СИ	Источники питания постоянного тока
Обозначение типа СИ	АКИП серий 1133, 1134, 1135, 1133А, 1134А, 1135А
Изготовитель	"CHYNG HONG ELECTRONIC CO., Ltd.", Тайвань
Год регистрации	2012
Срок свидетельства	15.09.2027
МПИ (интервал между поверками)	2 года
Стоимость поверки	Узнать стоимость
Описание типа	скачать
Методика поверки	скачать

Назначение

Источники питания постоянного тока АКИП серий 1133, 1134, 1135, 1133 А, 1134 А,

1135 А (далее - источники) предназначены для воспроизведения напряжения и силы постоянного тока.

Описание

Источники представляют собой электронные устройства большой мощности (до 3 кВт в зависимости от модификации), формирующие на выходе из напряжения сети питания регулируемые стабилизированные напряжение и силу постоянного тока. При этом напряжение сети выпрямляется и фильтруется. Полученные напряжение и сила постоянного тока измеряются и отображаются встроенными цифровыми вольтметром и амперметром.

По принципу действия приборы относятся к импульсным источникам питания.

Источники могут функционировать в режимах стабилизации напряжения; стабилизации тока; локального управления; дистанционного управления.

Регулировка выходных напряжения и силы тока осуществляется независимо друг от друга. Приборы оснащены встроенной памятью для записи значений выходных параметров.

Источники снабжены защитой от перегрузки по напряжению, по току, защитой от перегрева, защитой от неправильного подключения.

Для защиты от случайных изменений параметров пользователем источники оснащены функцией блокировки органов управления передней панели.

В приборах реализована функция задержки включения/выключения выхода.

Источники могут работать совместно в режиме «Master/Slave» с помощью последовательного или параллельного соединений.

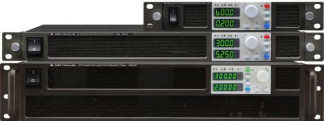

Общий вид источников

Конструктивно источники выполнены в металлических корпусах настольного исполнения, допускающих монтаж в приборную стойку. На передней панели источников расположены дисплеи вольтметра и амперметра, индикаторы, регуляторы, функциональные кнопки и выключатели, отверстия для вентиляции. На задней панели установки расположены выходные клеммы, разъем (либо клеммы) для подключения напряжения питания, разъем дистанционного управления, разъем интерфейса RS-485, разъем интерфейса GPIB (для серий 1133А, 1134А, 1135 А), управляемый вентилятор охлаждения.

Для предотвращения несанкционированного доступа к внутренним частям приборов один из винтов крепления корпуса пломбируется.

Источники выпускаются в различных модификациях в виде 6 серий, отличающихся между собой значениями выходных напряжения, тока, уровнем пульсаций, нестабильностью и напряжением питания. Серии с буквой «А» имеют большую разрядность дисплея.

Программное обеспечение

Приборы имеют встроенное программное обеспечение (ПО). Встроенное ПО (микропрограмма) реализовано аппаратно и является метрологически значимым. Метрологические характеристики приборов нормированы с учетом влияния встроенного ПО. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) приборов предприятием-изготовителем и недоступна для потребителя.

Таблица 1 - Характеристики программного обеспечения (ПО)

Наименование

ПО

Идентификационное наименование ПО

Номер версии (иденти-фика-ционный номер) ПО

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

Алгоритм вычисления цифрового идентификатора ПО

Встроенное

Микропрограмма

Не ниже 1.50

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «А» в соответствии с МИ 3286-2010.

Модификация	Диапазон установки выходного напряжения, В	Диапазон установки выходного тока, А	Пульсации выходного напряжения, мВ !)	Пульсации выходного тока, мА 1	Нестабильность выходного напряжения при изменении напряжения питания 2), ± (0,0005иуст. + Х мВ) 4)	Нестабильность выходного тока при изменении напряжения питания 2), ± (0,0011уст. + Y мА) 5)	Нестабильность выходного напряжения при изменении тока нагрузки 3), ± (0,0005иуст. + Х мВ) 4)	Нестабильность выходного тока при изменении напряжения на нагрузке 3), ± (0,0011уст. + Y мА) 5)
АКИП-1133-6-100 АКИП-1133А-6-100	0 - 6	0 - 100	10	180	2,8	11	2,8	23
АКИП-1133-8-90 АКИП-1133А-8-90	0 - 8	0 - 90	10	180	2,8	11	2,8	23
АКИП-1133-12,5-60 АКИП-1133А-12,5-60	0 - 12,5	0 - 60	10	120	4	8,5	4	18
АКИП-1133-20-38 АКИП-1133А-20-38	0 - 20	0 - 38	10	76	4	5,8	4	12,6
АКИП-1133-30-25 АКИП-1133А-30-25	0 - 30	0 - 25	10	63	5	4,5	5	10
АКИП-1133-40-19 АКИП-1133А-40-19	0 - 40	0 - 19	10	48	6	3,9	6	8,8
АКИП-1133-50-15 АКИП-1133А-50-15	0 - 50	0 - 15	10	43	8	3,6	8	8,2
АКИП-1133-60-12,5 АКИП-1133А-60-12,5	0 - 60	0 - 12,5	10	38	8	3,25	8	7,5
АКИП-1133-80-9,5 АКИП-1133А-80-9,5	0 - 80	0 - 9,5	10	29	10	2,95	10	6,9
АКИП-1133-100-7,5 АКИП-1133А-100-7,5	0 - 100	0 - 7,5	10	23	12	2,75	12	6,5
АКИП-1133-150-5 АКИП-1133А-150-5	0 - 150	0 - 5	16	18	17	2,5	17	6
АКИП-1133-300-2,5 АКИП-1133А-300-2,5	0 - 300	0 - 2,5	25	13	32	2,25	32	5,5
АКИП-1133-600-1,25 АКИП-1133А-600-1,25	0 - 600	0 - 1,25	75	8	62	2,13	62	5,26

Модификация	Диапазон установки выходного напряжения, В	Диапазон установки выходного тока, А	Пульсации выходного напряжения, мВ !)	Пульсации выходного тока, мА !)	Нестабильность выходного напряжения при изменении напряжения питания 2), ± (0,0005иуст. + Х мВ) 4)	Нестабильность выходного тока при изменении напряжения питания 2), ± (0,0011уст. + Y мА) 5)	Нестабильность выходного напряжения при изменении тока нагрузки 3), ± (0,0005иуст. + Х мВ) 4)	Нестабильность выходного тока при изменении напряжения на нагрузке 3), ± (0,0011уст. + Y мА) 5)
АКИП-1134-6-200 АКИП-1134А-6-200	0 - 6	0 - 200	15	360	2,8	18,5	2,8	38
АКИП-1134-8-180 АКИП-1134А-8-180	0 - 8	0 - 180	15	360	2,8	18,5	2,8	38
АКИП-1134-12,5-120 АКИП-1134А-12,5-120	0 - 12,5	0 - 120	15	248	3,4	14,5	4	28
АКИП-1134-20-76 АКИП-1134А-20-76	0 - 20	0 - 76	15	152	4	9,6	4	20,2
АКИП-1134-30-50 АКИП-1134А-30-50	0 - 30	0 - 50	15	125	5	7	5	15
АКИП-1134-40-38 АКИП-1134А-40-38	0 - 40	0 - 38	15	95	6	5,8	6	12,6
АКИП-1134-50-30 АКИП-1134А-50-30	0 - 50	0 - 30	15	85	7	5,2	7	11,4
АКИП-1134-60-25 АКИП-1134А-60-25	0 - 60	0 - 25	15	75	8	4,5	8	10
АКИП-1134-80-19 АКИП-1134А-80-19	0 - 80	0 - 19	15	57	10	3,9	10	8,8
АКИП-1134-100-15 АКИП-1134А-100-15	0 - 100	0 - 15	15	45	12	3,5	12	8
АКИП-1134-150-10 АКИП-1134А-150-10	0 - 150	0 - 10	24	45	12	3,5	12	8
АКИП-1134-300-5 АКИП-1134А-300-5	0 - 300	0 - 5	38	25	32	2,5	32	6
АКИП-1134-600-2,5 АКИП-1134А-600-2,5	0 - 600	0 - 2,5	113	15	62	2,26	62	5,5

Модификация	Диапазон установки выходного напряжения, В	Диапазон установки выходного тока, А	Пульсации выходного напряжения, мВ !)	Пульсации выходного тока, мА 1	Нестабильность выходного напряжения при изменении напряжения питания 2), ± (0,0005иуст. + Х мВ) 4)	Нестабильность выходного тока при изменении напряжения питания 2), ± (0,0011уст. + Y мА) 5)	Нестабильность выходного напряжения при изменении тока нагрузки 3), ± (0,0005иуст. + Х мВ) 4)	Нестабильность выходного тока при изменении напряжения на нагрузке 3), ± (0,0011уст. + Y мА) 5)
АКИП-1135-6-400 АКИП-1135А-6-400	0 - 6	0 - 400	23	1000	2,8	42	6,2	85
АКИП-1135-8-360 АКИП-1135А-8-360	0 - 8	0 - 360	23	1000	2,8	42	6,2	85
АКИП-1135-12,5-240 АКИП-1135А-12,5-240	0 - 12,5	0 - 240	23	800	3,2	29	7,1	60
АКИП-1135-20-150 АКИП-1135А-20-150	0 - 20	0 - 150	23	600	4	18,5	8	38
АКИП-1135-30-100 АКИП-1135А-30-100	0 - 30	0 - 100	23	310	5	13	9,5	27
АКИП-1135-40-76 АКИП-1135А-40-76	0 - 40	0 - 76	23	250	6	10,5	11	22
АКИП-1135-50-60 АКИП-1135А-50-60	0 - 50	0 - 60	23	200	7	9	13	19
АКИП-1135-60-50 АКИП-1135А-60-50	0 - 60	0 - 50	23	150	8	7,5	14	16
АКИП-1135-80-38 АКИП-1135А-80-38	0 - 80	0 - 38	23	110	10	6,2	17	13,4
АКИП-1135-100-30 АКИП-1135А-100-30	0 - 100	0 - 30	23	90	12	5,3	20	11,6
АКИП-1135-150-20 АКИП-1135А-150-20	0 - 150	0 - 20	36	90	17	4,2	27,5	9,4
АКИП-1135-300-10 АКИП-1135А-300-10	0 - 300	0 - 10	57	50	32	3,1	50	7,2
АКИП-1135-600-5 АКИП-1135А-600-5	0 - 600	0 - 5	170	30	62	2,55	95	6,1

Примечания.

1) Для моделей с выходным напряжением от 6 до 20 В значение нормировано в диапазоне от 2 В и до 100 % диапазона выходного напряжения. Для остальных моделей - в пределах от 10 до 100 % диапазона выходного напряжения или тока.

2) При напряжении питания от 90 до 132 В или от 170 до 265 В с постоянной нагрузкой.

3) При постоянном напряжении питания и изменении нагрузки на выходе от 10 до 100 %.

4) Иуст. - установленное на выходе значение напряжения. Х - значение напряжения в милливольтах, приведенное в таблице.

5) 1уст. - установленное на выходе значение силы тока. Y - значение силы тока в миллиамперах, приведенное в таблице.

Таблица 5 - Общие характеристики источников питания постоянного тока АКИП серий 1133, 1134, 1135, 1133А, 1134А, 1135А_

Характеристика	Значение
Пределы допускаемой основной абсолютной погрешности воспроизведения напряжения постоянного тока, В	± (0,002Иуст. + 3 е.м.р.)
Пределы допускаемой основной абсолютной погрешности воспроизведения силы постоянного тока, А	± (0,0051уст. + 3 е.м.р.)
Разрешение дисплея	4 разряда для серий 1133, 1134, 1135 5 разрядов для серий 1133A, 1134A, 1135A
Температурный коэффициент, %/°С	0,01
Напряжение питания частотой 50/60 Гц, В - для источников серий 1133, 1133А, 1134, 1134А - для источников серий 1135, 1135А	От 100 до 240, однофазное От 190 до 240, однофазное
Изоляция приборов между входом напряжения питания и выходами, а также между входом напряжения питания и корпусом выдерживает в течение 1 минуты действие напряжения переменного тока величиной 2000 В частотой 50 Гц
Габаритные размеры (ширинахвысотахглубина), мм - для источников серий 1133, 1133А - для источников серий 1134, 1134А - для источников серий 1135, 1135А		215x44x460 430x44x460 430x88x460
Масса, кг - для источников серий 1133, 1133А - для источников серий 1134, 1134А - для источников серий 1135, 1135А		5.1 8.2 15,8
Нормальные условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха, %		23 ± 5 до 80
Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха, %		от 0 до + 50* от 30 до 90

Где Иуст. - установленное на выходе значение напряжения;

1уст. - установленное на выходе значение силы тока; е. м. р. - единица младшего разряда;

* - для источников мощностью до 750 Вт до + 40 °С.

Знак утверждения типа

Знак утверждения типа наносится методом трафаретной печати со слоем защитного покрытия на лицевую панель приборов и типографским способом на титульный лист руководства по эксплуатации.

Наименование	Кол.
Источник питания	1 шт.
Кабель питания	1 шт.
Крепежный комплект для установки в стойку (2 монтажных уголка, винты для крепления)	1 к-т
Кабель для RS-485	1 шт.
Защитный кожух для выходных клемм	1 шт.
Руководство по эксплуатации	1 экз.
Методика поверки	1 экз.

Поверка

осуществляется по документу МП 51553-12 «Источники питания постоянного тока АКИП серий 1133, 1134, 1135, 1133А, 1134А, 1135А. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» в сентябре 2012 г.

Средства поверки: вольтметр универсальный В7-78/1; катушка электрического сопротивления Р310 (кл. т. 0,02); шунты измерительные стационарные 75 ШИСВ.1 (кл. т. 0,2); микровольтметр В3-57 (± 4 %).

Сведения о методах измерений

Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации.

Нормативные и технические документы, устанавливающие требования к источникам питания постоянного тока АКИП серий 1133, 1134, 1135, 1133А, 1134А, 1135А

1. ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний.

2. ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.

3. Техническая документация фирмы «CHYNG HONG ELECTRONIC CO., LTD.», Тайвань.
