| Номер в госреестре | 51556-17 |
| Наименование СИ | Преобразователи измерительные напряжения постоянного тока |
| Обозначение типа СИ | ЭП8557 |
| Изготовитель | ООО "МНПП "Электроприбор", Беларусь, г.Витебск |
| Год регистрации | 2017 |
| Срок свидетельства | 29.05.2019 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи измерительные напряжения постоянного тока ЭП8557 (далее по тексту
- ИП) предназначены для линейного преобразования одного входного сигнала напряжения постоянного тока в один или два унифицированных выходных сигнала постоянного тока.
Принцип действия ИП основан на преобразовании аналогового входного сигнала напряжения постоянного тока в цифровой код. Далее вычисление требуемой величины производится в цифровой форме. Измеренное значение преобразуется в аналоговый выходной сигнал.
Функция преобразования ИП имеет следующий вид:
где I выхл - значение выходного сигнала в проверяемой точке, мА U Bx.i - значение входного сигнала в проверяемой точке, В
вых. н
I выхн - начальное значение диапазона изменений выходного сигнала, мА к - коэффициент преобразования, определяемый по формуле
к =......................,
U вх.к
где I- конечное значение диапазона изменений выходного сигнала, мА - конечное значение диапазона измерений входного сигнала, В.
В зависимости от диапазонов входных и выходных сигналов, диапазонов изменений
сопротивления нагрузки, значений времени установления выходного сигнала, количества выходов ИП имеют 12 модификаций.
ИП конструктивно состоят из следующих основных узлов: основания с двумя
клеммными колодками, крышки корпуса, двух крышек клеммных колодок, двух или трех печатных плат (в зависимости от модификации ИП) с элементами схемы и трансформатора питания.
Основание с клеммными колодками, крышка корпуса, крышки клеммных колодок выполнены из изоляционного материала. В клеммных колодках размещены зажимы для подключения внешних цепей.
ИП могут применяться для контроля напряжений электрических систем и установок, для комплексной автоматизации объектов электроэнергетики, для автоматизированных систем управления технологическими процессами энергоемких объектов различных отраслей промышленности.

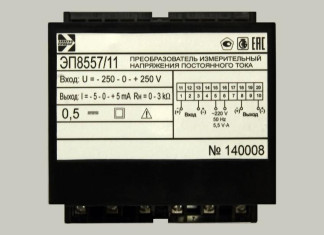

Фотография общего вида ИП приведена на рисунке 1.
Схема пломбировки от несанкционированного доступа и указание мест для нанесения оттиска клейма ОТК и оттиска знака поверки средств измерений (далее - Знак поверки) на ИП приведены на рисунке 2.
| ОПОСД7/1 Л ПРЕОБРАЗОВАТЕЛЬ ИЗМЕРИТЕЛЬНЫЙ OI \OODtl I I НАПРЯЖЕНИЯ ПОСТОЯННОГО ТОКА | |
| Вход: U = - 250 - 0 - + 250 V | |
| Выход: I = * 5 ■ 0 * + 5 mA Rh = 0 ■ 3 Ш | 1 2 j Э * 5 б Т в 9 10 |
| 0,5 = О Ж | -1 i+ I (;1 '*> Вход И <+> в*хвд(> 60 HZ 9.SVA |
1 - винты, крепящие крышку корпуса к основанию;
2 - место для нанесения оттиска клейма ОТК;
3 - место для нанесения оттиска клейма Знака поверки.
Рисунок 2 - Схема пломбировки от несанкционированного доступа и указание мест для нанесения оттиска клейма ОТК и оттиска клейма знака поверки на ИП (вид сверху)
ИП оснащены встроенным программным обеспечением (далее по тексту - ПО).
ПО является метрологически значимым и метрологические характеристики ИП определены с его учетом.
ПО хранится в энергонезависимой памяти микроконтроллера ИП. После установки (прошивки) ПО пережигается перемычка JTAG интерфейса в микроконтроллере.
Конструкция ИП исключает возможность несанкционированного влияния на ПО ИП и измерительную информацию.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ЕР8556-57 |
| Номер версии (идентификационный номер ПО) | 217 |
| Цифровой идентификатор ПО | 4751F4F6 |
| Другие идентификационные данные, если имеются | CRC32 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений высокий по Р 50.2.077-2014.
Метрологические характеристики приведены в таблицах 2 и 3.
Таблица 2
| Тип и модификация ИП | Диапазон измерений входного сигнала, В | Выходной сигнал | Диапазон изменений сопротивления нагрузки, кОм | Коли чество входов | Коли чество выхо дов | |
| Диапазон изменений, мА | Нормирующее значение, мА | |||||
| ЭП8557/1 ЭП8557/ 7 | от 0 до 1 от 0 до 5 от 0 до 10 от 0 до 60 от 0 до 100 от 0 до 150 от 0 до 250 от 0 до 500 от 0 до 1000 | от 0 до 5 | 5 | от 0 до 3 | 1 | 1 |
| ЭП8557/2 ЭП8557/8 | от 4 до 20 | 20 | от 0 до 0,5 | 1 | 1 | |
| ЭП8557/3 ЭП8557/9 | от 0 до 5 | 5 | от 0 до 3 | 1 | 2 | |
| ЭП8557/4 ЭП8557/10 | от 4 до 20 | 20 | от 0 до 0,5 | 1 | 2 | |
| ЭП8557/5 ЭП8557/11 | от -1 до 0 до +1 от -5 до 0 до +5 от -10 до 0 до +10 от -60 до 0 до +60 от -100 до 0 до +100 от -150 до 0 до +150 от -250 до 0 до +250 от -500 до 0 до +500 от -1000 до 0 до +1000 | от -5 до 0 до +5 | 5 | от 0 до 3 | 1 | 1 |
| ЭП8557/6 ЭП8557/12 | от -5 до 0 до +5 | 5 | от 0 до 3 | 1 | 2 | |
| Примечания: 1. ИП ЭП8557/1-ЭП8557/6 имеют время установления выходного сигнала 0,5 с; ИП ЭП8557/7-ЭП8557/12 - 0,005 с. 2. Каждая модификация ИП изготавливается на один из диапазонов измерений входного сигнала (графа 2), который указывается при заказе. | ||||||
| Наименование характеристики | Значение |
| Класс точности | 0,5 |
| Пределы допускаемой основной приведенной погрешности от нормирующего значения выходного сигнала, % | ±0,5 |
| Диапазон рабочих температур,°С | от -40 до +55 |
| Пределы допускаемой дополнительной погрешности в рабочем диапазоне температур на каждые 10°С, % | ±0,4 |
| Пределы допускаемой дополнительной погрешности при относительной влажности до 95 % при +3 5 °С, % | ±1,0 |
| Пределы допускаемой дополнительной погрешности, вызванной влиянием внешнего однородного постоянного магнитного поля, с магнитной индукцией 0,5 мТл при самом неблагоприятном направлении магнитного поля , % | ±0,5 |
| Пределы допускаемой дополнительной погрешности, вызванной изменением напряжения питания от номинального значения 220 В до 242 В и 187 В, % | ±0,25 |
| Пределы допускаемой дополнительной погрешности, вызванной воздействием переменной составляющей входного сигнала амплитудой до 15 % конечного значения диапазона измерений входного сигнала частотой от 50 до 400 Гц (для модификаций с ЭП8557/1 по ЭП8557/6), % | ±0,5 |
Основные технические характеристики ИП приведены в таблице 4.
Таблица 4
| Наименование характеристики | Значение |
| Напряжение питающей сети, В | 220 -23 |
| Частота питающей сети, Гц | 50±0,5 |
| Потребляемая мощность от цепи питания, В-А, не более | 5,5 |
| Потребляемая мощность от измерительной цепи по каждому входу, Вт, не более | 0,3 |
| Г абаритные размеры ИП, мм, не более при креплении на DIN-рейку 35 мм, мм не более | 110x120x125 110x120x136 |
| Масса ИП, кг, не более | 0,85 |
| Средняя наработка на отказ, ч, не менее | 50000 |
| Средний срок службы, лет, не менее | 10 |
наносится на табличку на крышке корпуса ИП и на эксплуатационную документацию способом, аналогичным с выполнением других надписей и знаков.
Таблица 5
| Наименование | Обозначение | Количество |
| Преобразователь измерительный напряжения постоянного тока ЭП8557 (одна из модификаций) | 3ЭП.499.877 | 1 |
| Наименование | Обозначение | Количество |
| Руководство по эксплуатации | 3ЭП.499.877 РЭ | 1* |
| Методика поверки | МП.ВТ.140-2006 | 1* |
| Паспорт | 3ЭП.499.877-02 ПС | 1 |
| Коробка упаковочная | 8ЭП.832.781 | 1 |
| * Для партии ИП, предназначенных одному потребителю, количество экземпляров руководства по эксплуатации и методики поверки должно оговариваться при заказе. | ||
осуществляется по документу МП.ВТ.140-2006 «Преобразователи измерительные постоянного тока ЭП8556 и напряжения постоянного тока ЭП8557. Методика поверки», согласованному РУП «Витебский ЦСМС» 14.02.2006 г.
Основные средства поверки:
калибратор программируемый П320 (регистрационный номер в Федеральном информационном фонде 7493-79);
вольтметр универсальный цифровой В7-34А (регистрационный номер в Федеральном информационном фонде 7982-80);
магазин сопротивлений Р33 (регистрационный номер в Федеральном информационном фонде 1321-60);
катушка сопротивления образцовая Р331 на 100 Ом (регистрационный номер в Федеральном информационном фонде 1162-58);
катушка сопротивления образцовая Р321 на 1 Ом (регистрационный номер в Федеральном информационном фонде 1162-58);
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится в виде оттиска поверительного клейма на мастику, уложенную в углубление корпуса над одним из винтов, крепящих крышку корпуса к основанию ИП, и в виде печати в паспорт или в свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 24855-81 Преобразователи измерительные тока, напряжения, мощности, частоты, сопротивления аналоговые. Общие технические условия
ТУ РБ 300080696.056-2000. Преобразователи измерительные постоянного тока ЭП8556 и напряжения постоянного тока ЭП8557. Технические условия
