| Номер в госреестре | 51556-19 |
| Наименование СИ | Преобразователи измерительные напряжения постоянного тока |
| Обозначение типа СИ | ЭП8557 |
| Изготовитель | ООО "МНПП "Электроприбор", Беларусь, г.Витебск |
| Год регистрации | 2019 |
| Срок свидетельства | 26.03.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи измерительные напряжения постоянного тока ЭП8557 (далее по тексту
- ИП) предназначены для линейного преобразования одного или двух входных сигналов напряжения постоянного тока в один или два унифицированных выходных сигнала постоянного тока.
Принцип действия ИП основан на преобразовании аналогового входного сигнала напряжения постоянного тока в цифровой код. Далее вычисление требуемой величины производится в цифровой форме. Измеренное значение в цифровой форме передается по интерфейсу RS-485, а также преобразуется в аналоговый выходной сигнал постоянного тока. Функция преобразования ИП имеет следующий вид:
1вых. i _ К Авх. i + 1вых. н
где 1Вых i - значение выходного сигнала в проверяемой точке, мА;
Авх. i - значение входного сигнала в проверяемой точке, В;
!вых. н - начальное значение диапазона изменений выходного сигнала, мА;
К - коэффициент преобразования, определяемый по формуле:
К — ^вых.к - ^-вых.н
А ’
■^вх.к
где 1вых. к - конечное значение диапазона изменений выходного сигнала, мА;
Авх. к - конечное значение диапазона измерений входного сигнала, В.
В зависимости от диапазонов входных и выходных сигналов, диапазонов изменений сопротивления нагрузки, значений времени установления выходного сигнала, количества входов и выходов ИП имеют 12 модификаций.
ИП конструктивно состоят из следующих основных узлов: основания с двумя клеммными колодками, крышки корпуса, двух крышек клеммных колодок, двух или трех печатных плат (в зависимости от модификации ИП) с элементами схемы и трансформатора питания. Основание с клеммными колодками, крышка корпуса, крышки клеммных колодок выполнены из изоляционного материала. В клеммных колодках размещены контакты для подключения внешних цепей.
ИП могут применяться для контроля токов электрических систем и установок, для комплексной автоматизации объектов электроэнергетики, для автоматизированных систем управления технологическими процессами энергоемких объектов различных отраслей промышленности.

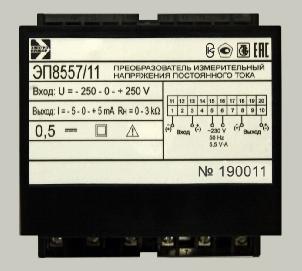

Фотография общего вида ИП приведена на рисунке 1.
Схема пломбировки от несанкционированного доступа и указание мест для нанесения оттисков клейм ОТК и поверителя, приведены на рисунке 2.
1 - винты, крепящие крышку корпуса к основанию;
2 - место для нанесения оттиска клейма ОТК;
3 - место для нанесения оттиска клейма поверителя.
Рисунок 2 - Схема пломбировки ИП от несанкционированного доступа и указание мест для нанесения оттисков клейм ОТК и поверителя (вид сверху)
ИП оснащены встроенным программным обеспечением (далее - ПО).
ПО является метрологически значимым и метрологические характеристики ИП определены с его учетом. ПО хранится в энергонезависимой памяти микроконтроллера ИП. После установки (прошивки) ПО пережигается перемычка JTAG интерфейса в микроконтроллере.
Конструкция ИП исключает возможность несанкционированного влияния на ПО ИП и измерительную информацию.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - высокий по Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ЕР 8556 57 v402 |
| Номер версии (идентификационный номер ПО) | 402 |
| Цифровой идентификатор ПО | 765B88CB |
| Другие идентификационные данные, если имеются | CRC32 |
Диапазоны входных и выходных сигналов, диапазоны изменений сопротивления нагрузки, количество входов и выходов соответствуют значениям, приведенным в таблице 2.
Для модификаций ИП с несколькими входами и выходами характеристики приведены для каждого входа и выхода.
Каждая модификация ИП с интерфейсом RS-485 обеспечивает передачу информации в цифровом коде.
Таблица 2 - Диапазоны входных и выходных сигналов, диапазоны изменений сопротивления нагрузки, количество входов и выходов модификаций ИП_
| Тип и модификация ИП | Диапазон измерений входного сигнала, В | Выходной сигнал | Диапазон изменений сопротивления нагрузки, кОм | Количество | ||
| диапазон изменений, мА | нормирующее значение, мА | вхо дов | вы- хо дов | |||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| ЭП8557/1, ЭП8557/7 | от 0 до 1 от 0 до 5 от 0 до 10 от 0 до 60 от 0 до 100 от 0 до 150 от 0 до 250 от 0 до 500 от 0 до 1000 | от 0 до 5 | 5 | от 0 до 3 | 1 | 1 |
| ЭП8557/2, ЭП8557/8 | от 4 до 20 | 20 | от 0 до 0,5 | |||
| ЭП8557/3, ЭП8557/9 | от 0 до 5 | 5 | от 0 до 3 | 1 или 2 | 2 | |
| ЭП8557/4, ЭП8557/10 | от 4 до 20 | 20 | от 0 до 0,5 | |||
| ЭП8557/5, ЭП8557/11 | от -1 до 0 до +1 от -5 до 0 до +5 от -10 до 0 до +10 от -60 до 0 до +60 от -100 до 0 до +100 от -150 до 0 до +150 от -250 до 0 до +250 от -500 до 0 до +500 от -1000 до 0 до +1000 | от -5 до 0 до + 5 или от 0 до 2,5 до 5 | 5 | от 0 до 3 | 1 | 1 |
| от 4 до 12 до 20 | 20 | от 0 до 0,5 | ||||
| ЭП8557/6, ЭП8557/12 | от -5 до 0 до + 5 или от 0 до 2,5 до 5 | 5 | от 0 до 3 | 1 или 2 | 2 | |
| от 4 до 12 до 20 | 20 | от 0 до 0,5 | ||||
| Примечания - время установления выходного сигнала ИП ЭП8557/1 - ЭП8557/6 - 0,5 с; - время установления выходного сигнала ИП ЭП8557/7 - ЭП8557/12 - 0,005 с; - каждая модификация ИП изготавливается на один из диапазонов измерений входного сигнала; - каждая модификация ИП может изготавливаться со встроенным интерфейсом RS-485. | ||||||
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение |
| Класс точности | 0,5 |
| Пределы допускаемой основной приведенной погрешности от нормирующего значения выходного сигнала, % | ± 0,5 |
| Диапазон рабочих температур, °С | от -40 до +55 |
| Пределы допускаемой дополнительной погрешности в рабочем диапазоне температур на каждые 10 °С, % | ± 0,4 |
| Пределы допускаемой дополнительной погрешности при относительной влажности до 95 % при +35 °С, % | ± 1,0 |
| Пределы допускаемой дополнительной погрешности, вызванной влиянием внешнего однородного постоянного магнитного поля. С магнитной индукцией 0,5 мТл при самом неблагоприятном направлении магнитного поля, % | ± 0,5 |
| Пределы допускаемой дополнительной погрешности, вызванной изменением напряжения питания от номинального до минимального и максимального значений для всех вариантов питания, % | ± 0,25 |
| Пределы допускаемой дополнительной погрешности, вызванной воздействием переменной составляющей входного сигнала амплитудой до 15 % конечного значения диапазона измерений входного сигнала частотой от 50 до 400 Гц (для модификаций с ЭП8557/1 по ЭП8557/6), % | ± 0,5 |
Технические характеристики приведены в таблице 4.
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| 1 | 2 |
| Параметры электрического питания | от сети переменного тока напряжением от 207 до 253 В с номинальным значение 230 В, частотой (50 ± 0,5) Гц или от сети переменного тока напряжением от 80 до 265 В с номинальным значение 230 В, частотой (50 ± 0,5) Гц или от сети постоянного тока напряжением от 105 до 300 В с номинальным значением 230 В или от сети постоянного тока напряжением от 37 до 72 В с номинальным значением 48 В или от сети постоянного тока напряжением от 19 до 36 В с номинальным значением 24 В или от сети постоянного тока напряжением от 10 до 18 В с номинальным значением 12 В или от сети постоянного тока напряжением от 4,8 до 5,6 В с номинальным значением 5 В |
| Наименование характеристики | Значение |
| 1 | 2 |
| Потребляемая мощность: | |
| - от сети питания переменного тока, | |
| В-А, не более | 5,5 |
| - от сети питания постоянного тока, | |
| Вт, не более | 4,0 |
| - от измерительной цепи, в | 0,005 Вт, для 1 В |
| зависимости от конечного значения | 0,01 Вт, для 5 В |
| диапазона измерений, по каждому входу, не более | 0,05 Вт, для 10 В 0,1 Вт для 60 В 0,1 Вт для 100 В 0,1 Вт для 150 В 0,1 Вт для 250 В 0,15 Вт для 500 В 0,3 Вт для 1000 В |
| Габаритные размеры ИП, мм, не более: | |
| - ширина | 110 |
| - длина | 120 |
| - глубина | 125; 136 (при креплении на DIN-рейку 35 мм) |
| Масса, кг, не более | 0,8 |
| Условия эксплуатации: | |
| - температура окружающей среды | от минус 40 до плюс 55 ° С |
| - относительная влажность | до 95 % при 35 ° С |
| Время установления рабочего режима ИП, ч, не более | 0,5 |
| Средний срок службы, лет, не менее | 15 |
| Средняя наработка на отказ, ч, не | 50000 |
| менее |
Пульсация выходного сигнала ИП на максимальной нагрузке, не более значений, указанных в таблице 5.
| Таблица 5 - Пульсация выходного сигнала ИП | ||
| Диапазон изменения выходного сигнала, мА | Время установления выходного сигнала, с | Пульсация выходного сигнала, мВ |
| от 0 до 5; от -5 до 0 до + 5; от 0 до 2,5 до 5 | 0,5 | 90 |
| 0,005 | 150 | |
| от 4 до 20; от 4 до 12 до 20 | 0,5 | 60 |
| 0,005 | 100 | |
наносится на крышку корпуса ИП методом офсетной печати и на эксплуатационную документацию типографским способом.
Таблица 6 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Преобразователь измерительный напряжения постоянного тока ЭП8557 | 3ЭП.499.877 | 1 шт. |
| Руководство по эксплуатации | 3ЭП.499.877 РЭ | 1 * 1 экз. |
| Методика поверки | МП.ВТ.140-2006 | 1 * 1 экз. |
| Паспорт | 3ЭП.499.877-02 ПС | 1 экз. |
| н« Для партии ИП, предназначенных одному потребителю, количество экземпляров оговаривается при заказе. | ||
осуществляется по документу МП.ВТ.140-2006 «Преобразователи измерительные постоянного тока ЭП8556 и напряжения постоянного тока ЭП8557. Методика поверки», согласованному РУП «Витебский ЦСМС» 14.02.2006 г.
Основные средства поверки:
Калибратор программируемый П320 (регистрационный номер в Федеральном информационном фонде 7493-79);
Устройство для питания измерительных цепей постоянного и переменного токов УИ300.1 (регистрационный номер в Федеральном информационном фонде 35739-08);
Вольтметры ЦВ8500 (регистрационный номер в Федеральном информационном фонде 37458-17);
Магазин сопротивлений Р33 (регистрационный номер в Федеральном информационном фонде 1321-60);
Катушки электрического сопротивления образцовые Р321, Р331 (регистрационный номер в Федеральном информационном фонде 1162-58);
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки ИП наносится в виде оттиска поверительного клейма на мастику, уложенную в углубление корпуса над одним из винтов, крепящих крышку корпуса к основанию ИП, и в виде оттиска в паспорт или в свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 24855-81 Преобразователи измерительные тока, напряжения, мощности, частоты, сопротивления аналоговые. Общие технические условия
ТУ РБ 300080696.056-2000 Преобразователи измерительные постоянного тока ЭП8556 и напряжения постоянного тока ЭП8557. Технические условия
| Зарегистрировано поверок | 8 |
| Поверителей | 1 |
| Актуальность данных | 23.11.2024 |
