| Номер в госреестре | 51557-19 |
| Наименование СИ | Преобразователи измерительные постоянного тока |
| Обозначение типа СИ | ЭП8556 |
| Изготовитель | ООО "МНПП "Электроприбор", Беларусь, г.Витебск |
| Год регистрации | 2019 |
| Срок свидетельства | 26.03.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи измерительные постоянного тока ЭП8556 (далее по тексту - ИП) предназначены для линейного преобразования одного или двух входных сигналов постоянного тока в один или два унифицированных выходных сигнала постоянного тока.
Принцип действия ИП основан на преобразовании аналогового входного сигнала постоянного тока в цифровой код. Далее вычисление требуемой величины производится в цифровой форме. Измеренное значение в цифровой форме передается по интерфейсу RS-485, а также преобразуется в аналоговый выходной сигнал постоянного тока.
Функция преобразования ИП имеет следующий вид:
где 1вых. i - значение выходного сигнала в проверяемой точке, мА;
Авх. i - значение входного сигнала в проверяемой точке, мА или мВ;
!вых. н - начальное значение диапазона изменений выходного сигнала, мА; К - коэффициент преобразования, определяемый по формуле:
вых. н
где 1вых. к - конечное значение диапазона изменений выходного сигнала, мА;
Авх. к - конечное значение диапазона измерений входного сигнала, мА или мВ.
В зависимости от диапазонов входных и выходных сигналов, диапазонов изменений сопротивления нагрузки, значений времени установления выходного сигнала, количества входов и выходов ИП имеют 26 модификаций.
ИП ЭП8556/1, ЭП8556/3, ЭП8556/5, ЭП8556/7, ЭП8556/9, ЭП8556/11, ЭП8556/13, ЭП8556/14, ЭП8556/15, ЭП8556/17, ЭП8556/19, ЭП8556/21, ЭП8556/23, ЭП8556/25 включаются в измерительную цепь непосредственно или через измерительные преобразователи с аналоговым выходным сигналом. ИП ЭП8556/2, ЭП8556/4, ЭП8556/6, ЭП8556/8, ЭП8556/10, ЭП8556/12, ЭП8556/16, ЭП8556/18, ЭП8556/20, ЭП8556/22, ЭП8556/24, ЭП8556/26 включаются в измерительную цепь через стандартные шунты постоянного тока с номинальным напряжением 75 мВ или 100 мВ.
ИП конструктивно состоят из следующих основных узлов: основания с двумя клеммными колодками, крышки корпуса, двух крышек клеммных колодок, двух или трех печатных плат (в зависимости от модификации ИП) с элементами схемы и трансформатора питания. Основание с клеммными колодками, крышка корпуса, крышки клеммных колодок выполнены из изоляционного материала. В клеммных колодках размещены контакты для подключения внешних цепей.
ИП могут применяться для контроля токов электрических систем и установок, для комплексной автоматизации объектов электроэнергетики, для автоматизированных систем управления технологическими процессами энергоемких объектов различных отраслей промышленности.

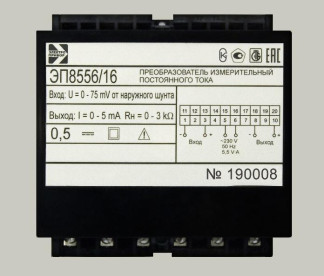

Фотография общего вида ИП приведена на рисунке 1.
Схема пломбировки от несанкционированного доступа и указание мест для нанесения оттисков клейм ОТК и поверителя, приведены на рисунке 2.
| ОПОССД М £ ПРЕОБРАЗОВАТЕЛЬ ИЗМЕРИТЕЛЬНЫЙ СЧ ЮЭЭО/ ID постоянного тока | ||||||||||
| Вход: U = 0 ■ 75 mV от наружного шунта | ||||||||||
| Выход: 1 = 0- 5mA Rh = 0 - 3 кй | и | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 |
| 1 | 2 | 4 | 5 | 6 | 7 | В | 9 | 10 | ||
| 0,5 = □ А | 4 i. Л 4 1 ВжОД '2JCV Вы кеш, 30 Hz S.-5 V А | |||||||||
№ 190008
I
3
2
1 - винты, крепящие крышку корпуса к основанию;
2 - место для нанесения оттиска клейма ОТК;
3 - место для нанесения оттиска клейма поверителя.
Рисунок 2 - Схема пломбировки ИП от несанкционированного доступа и указание мест для нанесения оттисков клейм ОТК и поверителя (вид сверху)
ИП оснащены встроенным программным обеспечением (далее - ПО).
ПО является метрологически значимым и метрологические характеристики ИП определены с его учетом. ПО хранится в энергонезависимой памяти микроконтроллера ИП. После установки (прошивки) ПО пережигается перемычка JTAG интерфейса в микроконтроллере.
Конструкция ИП исключает возможность несанкционированного влияния на ПО ИП и измерительную информацию.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - высокий по Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ЕР 8556 57 v402 |
| Номер версии (идентификационный номер ПО) | 402 |
| Цифровой идентификатор ПО | 765B88CB |
| Другие идентификационные данные, если имеются | CRC32 |
Диапазоны входных и выходных сигналов, диапазоны изменений сопротивления нагрузки, количество входов и выходов соответствуют значениям, приведенным в таблице 2.
Для модификаций ИП с несколькими входами и выходами характеристики приведены для каждого входа и выхода.
Каждая модификация ИП с интерфейсом RS-485 обеспечивает передачу информации в цифровом коде.
Таблица 2 - Диапазоны входных и выходных сигналов, диапазоны изменений сопротивления нагрузки, количество входов и выходов модификаций ИП
| Тип и модификация ИП | Диапазон измерений входного сигнала | Выходной сигнал | Диапазон изменений сопротивления нагрузки, кОм | Количество | ||
| диапазон изменений, мА | норми рующее значение, мА | вхо дов | вы- хо дов | |||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| ЭП8556/1, ЭП8556/15 | от 0 до 5 мА или от 0 до 20 мА или от 4 до 20 мА | от 0 до 5 | 5 | от 0 до 3 | 1 | 1 |
| ЭП8556/2, ЭП8556/16 | от 0 до 75 мВ или от 0 до 100 мВ | от 0 до 5 | 5 | от 0 до 3 | ||
| ЭП8556/3, ЭП8556/17 | от 0 до 5 мА или от 0 до 20 мА или от 4 до 20 мА | от 4 до 20 | 20 | от 0 до 0,5 | ||
| ЭП8556/4, ЭП8556/18 | от 0 до 75 мВ или от 0 до 100 мВ | от 4 до 20 | 20 | от 0 до 0,5 | 1 | 1 |
| ЭП8556/5, ЭП8556/19 | от -5 до 0 до +5 мА или от 0 до 2,5 до 5 мА или от 0 до 10 до 20 мА или от 4 до 12 до 20 мА | от -5 до 0 до + 5 или от 0 до 2,5 до 5 | 5 | от 0 до 3 | ||
| от 4 до 12 до 20 | 20 | от 0 до 0,5 | ||||
| Выходной сигнал | Диапазон | Количество | ||||
| Тип и модифика ция ИП | Диапазон измерений входного сигнала | диапазон изменений, мА | норми рующее значение, мА | изменений сопротивлен ия нагрузки, кОм | вхо дов | вы- хо дов |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| ЭП8556/6 ЭП8556/20 | от -75 до 0 до +75 мВ или от -100 до 0 до +100 мВ | от -5 до 0 до + 5 или от 0 до 2,5 до 5 | 5 | от 0 до 3 | 1 | 1 |
| от 4 до 12 до 20 | 20 | от 0 до 0,5 | ||||
| ЭП8556/7 ЭП8556/21 | от 0 до 5 мА или от 0 до 20 мА или от 4 до 20 мА | от 0 до 5 | 5 | от 0 до 3 | ||
| ЭП8556/8 ЭП8556/22 | от 0 до 75 мВ или от 0 до 100 мВ | от 0 до 5 | 5 | от 0 до 3 | ||
| ЭП8556/9 ЭП8556/23 | от 0 до 5 мА или от 0 до 20 мА или от 4 до 20 мА | от 4 до 20 | 20 | от 0 до 0,5 | ||
| ЭП8556/10 ЭП8556/24 | от 0 до 75 мВ или от 0 до 100 мВ | от 4 до 20 | 20 | от 0 до 0,5 | 1 или 2 | 2 |
| ЭП8556/11 | от -5 до 0 до +5 мА или от 0 до 2,5 до 5 мА | от -5 до 0 до + 5 или от 0 до 2,5 до 5 | 5 | от 0 до 3 | ||
| ЭП8556/25 | или от 0 до 10 до 20 мА или от 4 до 12 до 20 мА | от 4 до 12 до 20 | 20 | от 0 до 0,5 | ||
| ЭП8556/12 ЭП8556/26 | от -75 до 0 до +75 мВ или от -100 до 0 до +100 мВ | от -5 до 0 до + 5 или от 0 до 2,5 до 5 | 5 | от 0 до 3 | ||
| от 4 до 12 до 20 | 20 | от 0 до 0,5 | ||||
| ЭП8556/13 | от 0 до 5 мА | от 0 до 5 | 5 | от 0 до 3 | 2 | 2 |
| ЭП8556/14 | от -5 до 0 до +5 мА | от -5 до 0 до +5 | 5 | от 0 до 3 | ||
| Примечания - время установления выходного сигнала ИП ЭП8556/1 - ЭП8556/14 - 0,5 с; - время установления выходного сигнала ИП ЭП8556/15 - ЭП8556/26 - 0,005 с; - каждая модификация ИП может изготавливаться со встроенным интерфейсом RS-485. | ||||||
Метрологические характеристики приведены в таблице 3.
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение |
| 1 | 2 |
| Класс точности | 0,5 |
| Пределы допускаемой основной приведенной погрешности от нормирующего значения выходного сигнала, % | ±0,5 |
| Диапазон рабочих температур, °С | от -40 до +55 |
| Продолжение таблицы 3 | |
| Наименование характеристики | Значение |
| 1 | 2 |
| Пределы допускаемой дополнительной погрешности в рабочем диапазоне температур на каждые 10 °С, % | ±0,4 |
| Пределы допускаемой дополнительной погрешности при относительной влажности до 95 % при +35 °С, % | ±1,0 |
| Пределы допускаемой дополнительной погрешности, вызванной влиянием внешнего однородного постоянного магнитного поля. С магнитной индукцией 0,5 мТл при самом неблагоприятном направлении магнитного поля, % | ±0,5 |
| Пределы допускаемой дополнительной погрешности, вызванной изменением напряжения питания от номинального до минимального и максимального значений для всех вариантов питания, % | ±0,25 |
| Пределы допускаемой дополнительной погрешности, вызванной воздействием переменной составляющей входного сигнала амплитудой до 15 % конечного значения диапазона измерений входного сигнала частотой от 50 до 400 Гц (для модификаций с ЭП8556/1 по ЭП8556/14), % | ±0,5 |
Технические характеристики приведены в таблице 4.
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| 1 | 2 |
| Параметры электрического питания | от сети переменного тока напряжением от 207 до 253 В с номинальным значение 230 В, частотой (50 ± 0,5) Гц или от сети переменного тока напряжением от 80 до 265 В с номинальным значение 230 В, частотой (50 ± 0,5) Гц или от сети постоянного тока напряжением от 105 до 300 В с номинальным значением 230 В или от сети постоянного тока напряжением от 37 до 72 В с номинальным значением 48 В или от сети постоянного тока напряжением от 19 до 36 В с номинальным значением 24 В или от сети постоянного тока напряжением от 10 до 18 В с номинальным значением 12 В или от сети постоянного тока напряжением от 4,8 до 5,6 В с номинальным значением 5 В |
| Потребляемая мощность: | |
| - от сети питания переменного тока, В-А, не более | 5,5 |
| - от сети питания постоянного тока, | |
| Вт, не более | 4,0 |
| - от измерительной цепи, по каждому входу, Вт, не более | 0,005 |
| Наименование характеристики | Значение |
| 1 | 2 |
| Габаритные размеры ИП, мм, не более: - ширина - длина - глубина | 110 120 125; 136 (при креплении на DIN-рейку 35 мм) |
| Масса, кг, не более | 0,8 |
| Условия эксплуатации: - температура окружающей среды - относительная влажность | от минус 40 до плюс 55 ° С до 95 % при 35 ° С |
| Время установления рабочего режима ИП, ч, не более | 0,5 |
| Средний срок службы, лет, не менее | 15 |
| Средняя наработка на отказ, ч, не менее | 50000 |
Пульсация выходного сигнала ИП на максимальной нагрузке, не более значений, указанных в таблице 5.
Таблица 5 - Пульсация выходного сигнала ИП
| Диапазон изменения выходного сигнала, мА | Время установления выходного сигнала, с | Пульсация выходного сигнала, мВ |
| от 0 до 5; от -5 до 0 до + 5; от 0 до 2,5 до 5 | 0,5 | 90 |
| 0,005 | 150 | |
| от 4 до 20; от 4 до 12 до 20 | 0,5 | 60 |
| 0,005 | 100 |
наносится на крышку корпуса ИП методом офсетной печати и на эксплуатационную документацию типографским способом.
Таблица 6 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Преобразователь измерительный постоянного тока ЭП8556 | 3ЭП.499.877 | 1 шт. |
| Руководство по эксплуатации | 3ЭП.499.877 РЭ | 1 * 1 экз. |
| Методика поверки | МП.ВТ.140-2006 | 1 * 1 экз. |
| Паспорт | 3ЭП.499.877-01 ПС | 1 экз. |
| Для партии ИП, предназначенных одному потребителю, количество экземпляров оговаривается при заказе. | ||
осуществляется по документу МП.ВТ.140-2006 «Преобразователи измерительные постоянного тока ЭП8556 и напряжения постоянного тока ЭП8557. Методика поверки», согласованному РУП «Витебский ЦСМС» 14.02.2006 г.
Основные средства поверки:
Калибратор программируемый П320 (регистрационный номер в Федеральном информационном фонде 7493-79);
Устройство для питания измерительных цепей постоянного и переменного токов УИ300.1 (регистрационный номер в Федеральном информационном фонде 35739-08);
Вольтметры ЦВ8500 (регистрационный номер в Федеральном информационном фонде 37458-17);
Магазин сопротивлений Р33 (регистрационный номер в Федеральном информационном фонде 1321-60);
Катушки электрического сопротивления образцовые Р321, Р331 (регистрационный номер в Федеральном информационном фонде 1162-58).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки ИП наносится в виде оттиска поверительного клейма на мастику, уложенную в углубление корпуса над одним из винтов, крепящих крышку корпуса к основанию ИП, и в виде оттиска в паспорт или в свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 24855-81 Преобразователи измерительные тока, напряжения, мощности, частоты, сопротивления аналоговые. Общие технические условия
ТУ РБ 300080696.056-2000 Преобразователи измерительные постоянного тока ЭП8556 и напряжения постоянного тока ЭП8557. Технические условия
