| Номер в госреестре | 51576-12 |
| Наименование СИ | Комплексы рентгенотелевизионные |
| Обозначение типа СИ | ФИЛИН исп. ФИЛИН 6Н1024М и ФИЛИН 9Н1024М |
| Изготовитель | ЗАО "ТЕСТРОН", г.С.-Петербург |
| Год регистрации | 2012 |
| Срок свидетельства | 22.10.2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Комплексы рентгенотелевизионные «ФИЛИН» исполнений ФИЛИН 6Н1024М и ФИЛИН 9Н1024М (далее комплексы) предназначены для измерений линейных размеров элементов изображений, в том числе дефектов в различных конструкционных материалах при проведении неразрушающего контроля рентгенотелевизионным методом и методом цифровой радиографии. Комплексы применяются в составе рентгенотелевизионных установок с источником ионизирующего излучения.
Принцип действия комплексов основан на преобразовании рентгеновского излучения в видимое изображение объекта контроля.
В состав комплексов входят рентгеновский электронно-оптический преобразователь (далее РЭОП), приемная камера и программный комплекс СОВА+.
В РЭОП рентгеновское излучение преобразуется в оптическое изображение, которое фиксируется приемной камерой, преобразуется в электрический сигнал, поступающий на компьютер для обработки программным комплексом СОВА+. Формирование изображения происходит на выходном экране РЭОП.
Комплексы имеют несколько режимов электронно-оптического увеличения.
Основным отличием исполнений является размер входного окна РЭОП.

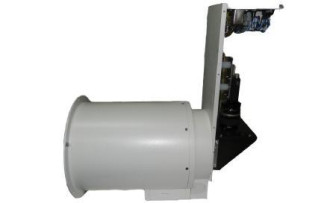

Внешний вид комплексов представлен на рисунке 1.
Комплексы поддерживают возможность работы с автономным программным комплексом СОВА+ (далее СОВА+).
СОВА+ устанавливается на персональный компьютер под управлением операционной системы Microsoft Windows и предназначен для:
- калибровки комплекса;
- обработки данных,
- визуализации результатов контроля,
- измерений линейных размеров дефектов,
- создания баз данных.
СОВА+ идентифицируется по запросу пользователя через меню путем вывода на экран номера версии программного обеспечения.
СОВА+ соответствует уровню защиты «С» от непреднамеренных и преднамеренных изменений в соответствии с МИ 3286-2010.
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Программный комплекс | СОВА+ | V.9.1.4.323 | 32f4474c013027eae457 b9b5ce6d43de | MD5 |
При нормировании метрологических характеристик было учтено влияние программного обеспечения.
Таблица 1
| Исполнение комплекса | Электронно-оптическое увеличение | Диапазон измерений линейных размеров, мм | Пределы допускаемой абсолютной погрешности измерений линейных размеров, мм | Пределы допускаемой относительной погрешности измерений линейных размеров, % |
| ФИЛИН 9Н1024М | стандартное электроннооптическое увеличение (1:1) | от 0,3 до 150 | ±0,15 (в диапазоне от 0,3 до 10) | ±3 (в диапазоне свыше 10 до 150) |
| электронно-оптическое увеличение 1 (увеличение в 1,34 раза) | от 0,2 до 110 | ±0,10 (в диапазоне от 0,2 до 10) | ±3 (в диапазоне свыше 10 до 110) | |
| электронно-оптическое увеличение 2 (увеличение в 1,79 раза) | от 0,2 до 80 | ±0,10 (в диапазоне от 0,2 до 10) | ±3 (в диапазоне свыше 10 до 80) | |
| ФИЛИН 6Н1024М | стандартное электроннооптическое увеличение (1:1) | от 0,2 до 100 | ±0,10 (в диапазоне от 0,2 до 10) | ±3 (в диапазоне свыше 10 до 100) |
| электронно-оптическое увеличение 1 (увеличение в 1,38 раза) | от 0,2 до 70 | ±0,10 (в диапазоне от 0,2 до 10) | ±3 (в диапазоне свыше 10 до 70) |
Питание от сети переменного тока частотой (50±1) Гц, напряжением 220 В±10%. Потребляемая мощность (без монитора), Вт, не более 200.
Г абаритные размеры, мм, не более
- ФИЛИН 6Н1024М
519х545х210, 591х 583 х285.
27,
36.
10.
1000.
- ФИЛИН 9Н1024М Масса, кг, не более:
- ФИЛИН 6Н1024М
- ФИЛИН 9Н1024М Средний срок службы, лет Средняя наработка на отказ, ч
Условия эксплуатации:
- диапазон температуры окружающего воздуха, °С от 15 до 35;
- относительная влажность воздуха, %, не более 80 при 25 °С;
- диапазон атмосферного давления от 84 до 107 кПа.
Знак утверждения типа наносится на корпус рентгеновского электронно-оптического преобразователя в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 2
| № п/п | Наименование | Количество |
| 1 | Комплекс* | 1 шт. |
| 2 | Программный комплекс СОВА+ | 1 комплект |
| 3 | Компьютер | По требованию Заказчика |
| 4 | Диск восстановления | 1 шт. |
| 5 | Комплексы рентгенотелевизионные «ФИЛИН». Руководство по эксплуатации | 1 экз. |
| 6 | Комплексы рентгенотелевизионные «ФИЛИН». Паспорт | 1 экз. |
| 7 | Комплексы рентгенотелевизионные «ФИЛИН» исполнений ФИЛИН 6Н1024М и ФИЛИН 9Н1024М. Методика поверки. МП 2512-0015-2012 | 1 экз. |
* - исполнение комплекса определяется требованиями заказчика
осуществляется по документу «Комплексы рентгенотелевизионные «ФИЛИН» исполнений ФИЛИН 6Н1024М и ФИЛИН 9Н1024М. Методика поверки. МП 2512-0015-2012», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева» в сентябре 2012 г.
В перечень основного поверочного оборудования входит:
- штангенциркуль ШЦЦ-111-150-0,01 ГОСТ 166-89.
Методика измерений приведена в документе:
«Комплексы рентгенотелевизионные «ФИЛИН». Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к комплексам рентгенотелевизионным «ФИЛИН» исполнений ФИЛИН 6Н1024М и ФИЛИН 9Н1024М
ТУ 4276-019-56173706-2009 «Комплексы рентгенотелевизионные «ФИЛИН» исполнений ФИЛИН 6Н1024М и ФИЛИН 9Н1024М. Технические условия».
При выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
