| Номер в госреестре | 51578-12 |
| Наименование СИ | Дефектоскопы ультразвуковые на фазированной решетке |
| Обозначение типа СИ | RS 2 WP, RS 3D WP |
| Изготовитель | Компания "Sonatest Ltd.", Великобритания |
| Год регистрации | 2012 |
| Срок свидетельства | 22.10.2017 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Дефектоскопы ультразвуковые на фазированной решетке RS 2 WP, RS 3D WP (далее -дефектоскопы) предназначены для измерения параметров дефектов (размеров и координат), обнаруживаемых при сплошном неразрушающем контроле изделий из металлов и композитных материалов, для контроля толщины изделий.
Принцип действия дефектоскопов основан на возбуждении ультразвуковых колебаний (УЗК) в материале контролируемого объекта и приеме ультразвуковых колебаний, отраженных от дефектов и границ материалов.
Дефектоскоп представляет собой ультразвуковой прибор (электронный блок), включающий 32 совмещенных канала (демультиплексированных до 128), работающих как на излучение, так и на прием. К электронному блоку дефектоскопа подключается матричный преобразователь с линейным расположением элементов по ширине матрицы. Активная поверхность матричного преобразователя разделена на 32, 64 или 128 элементов, каждый из которых контролируется независимым каналом. Дефектоскоп возбуждает импульс в группах из 8, 16, 24 или 32 элементов и, таким образом, создает направленный ультразвуковой пучок. УЗК, принятые преобразователем, передаются в электронный блок дефектоскопа. В электронном блоке оцифровываются полученные сигналы и передаются на портативный компьютер, в котором, с помощью программного обеспечения, осуществляется визуализация и анализ полученных результатов измерений.
К дефектоскопам RS 2 WP может подключаться кодировщик положения для проведения линейного сканирования контролируемого объекта. В дефектоскопах RS 3D WP добавлена возможность подключать до 3-х кодировщиков положения для проведения объемного сканирования контролируемого объекта.

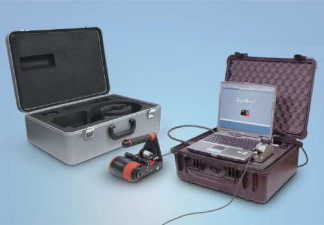

Фотография общего вида дефектоскопов приведена на рисунке 1. Типы преобразователей подключаемых к электронному блоку приведены на рисунке 2
Миниатюрные Секторные Преобразователи
Роликовые преобразователи с матрицей 50 или 100 мм
преобразователи с преобразователи для контроля
подачей воды, с стрингеров
матрицей 40 мм
Рисунок 2 - Типы преобразователей, применяемые с дефектоскопами ультразвуковыми на
фазированной решетке RS 2 WP, RS 3D WP
На портативные компьютеры, входящие в состав дефектоскопов RS 2 WP, устанавливается программное обеспечение (далее - ПО) «Sonatest NDTS RapidScan 2». На портативные компьютеры, входящие в состав дефектоскопов RS 3D WP - ПО «Sonatest NDTS RapidScan 3D». Каждое ПО выполняет следующие основные функции:
- управление настройками электронного блока дефектоскопа;
- проведение измерений и отображение результатов в режимах А, В, С, Т - сканов;
- сохранение и анализ измеренных данных.
Идентификационные признаки ПО соответствуют данным, приведенным в таблице 1.
Таблица 1
| Наименование ПО | Идентифика ционное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентикатора ПО |
| Sonatest NDTS RapidScan 2 | RapidScan 2 | v5.3.4.6. и выше | - | - |
| Sonatest NDTS RapidScan 3D | RapidScan 3D | v5.0.0. и выше | - | - |
Защита программного обеспечения дефектоскопов от непреднамеренных и преднамеренных изменений соответствует уровню «С» согласно МИ 3286-2010.
Метрологические и технические характеристики приведены в таблице 3.
Таблица 3
| Наименование характеристик | Значения |
| Амплитуда сигналов генератора импульсов возбуждения (ГИВ) на нагрузке 50 Ом, В | 60 |
| Допускаемое отклонение установки амплитуды сигналов ГИВ на нагрузке 50 Ом, % | ± 10 |
| Диапазон установки частоты сигналов ГИВ, МГц | от 1 до 18 |
| Допускаемое отклонение установки частоты сигналов ГИВ, % | ± 15 |
| Линейность по горизонтали, % экрана | ± 1 |
| Линейность по вертикали, % экрана | ± 1 |
| Диапазон измерения глубины залегания дефектов, мм, не менее | от 3 до 360 |
| Пределы допускаемой абсолютной погрешности измерения глубины залегания дефектов, мм | ± 1 |
| Диапазон измерения расстояния кодировщиком положения, мм, не менее | от 1 до 5000 |
| Пределы допускаемой абсолютной погрешности измерения расстояния кодировщиком положения, мм | ± (1 + 0,001 L), где L - расстояние, пройденное кодировщиком положения |
| Г абаритные размеры, длинахширинахвысота, мм, не более | 420х525х220 |
| Масса, кг, не более | 15 |
| Питание от сети переменного тока с напряжением, В | от 115 до 230 |
| Потребляемый ток, А, не более | от 0,5 до 1,0 |
| Условия эксплуатации: Температура окружающей среды, оС Относительная влажность воздуха при температуре 25 оС, % Атмосферное давление, мм.рт.ст | от плюс 5 до плюс 40 от 30 до 80 от 650 до 800 |
Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом и на маркировочную табличку электронного блока дефектоскопа, способом наклеивания этикетки
| № п.п | Наименование и условное обозначение | Количество |
| 1. | Электронный блок | 1 шт. |
| 2. | Преобразователи*: - роликовые с матрицей 50 или 100 мм - миниатюрные с подачей воды с матрицей 40 мм - секторные - для контроля стрингеров | 1 компл. |
| 3. | Портативный компьютер | 1 шт. |
| 4. | Очки с проекционной индикацией** | 1 шт. |
| 5. | Беспроводная мышь** | 1 шт. |
| 6. | Руководство по эксплуатации | 1 экз. |
| 7. | Методика поверки | 1 экз. |
* Тип и количество зависит от заказа потребителя ** Поставляется по дополнительному заказу.
осуществляется согласно методике поверки «ГСИ. Дефектоскопы ультразвуковые на фазированной решетке RS 2 WP, RS 3D WP. Методика поверки. МП 64.Д4-12», утвержденной ГЦИ СИ ФГУП «ВНИИОФИ» в августе 2012 года.
Основные средства поверки:
1. Осциллограф цифровой Tektronix TDS-2012В. Диапазон измеряемых размахов напряжений импульсных радиосигналов от 10 мВ - до 400 В (с делителем 1:10). Пределы допускаемой относительной погрешности измерения напряжений ± 3 %;
2. Контрольный образец №2 из комплекта образцов и вспомогательных устройств КОУ-2. Высота образца 59 мм, боковые цилиндрические отверстия диаметром 2 и 6 мм.
Скорость продольной ультразвуковой волны в образце (5900 ± 118) м/с.
3. Линейка по ГОСТ 427-75. Диапазон измерений от 0 до 150 мм, цена деления 1 мм. Сведения о методиках (методах) измерений
Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации «Дефектоскопы ультразвуковые на фазированной решетке RS 2 WP, RS 3D WP. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к дефектоскопам
Техническая документация компании Sonatest Ltd., Великобритания.
При осуществлении производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
