Системы взвешивающие автоматические AWS-1, 51584-12

Назначение

Системы взвешивающие автоматические AWS-1 (далее - система) предназначены для статических измерений приращений массы фильтров после проведения пробоотбора с целью определения массовой концентрации мелкодисперсной пыли.

Описание

Принцип действия системы основан на использовании электромагнитной силовой компенсации, при которой вес измеряемого груза уравновешивается силой взаимодействия электрического тока, протекающего по обмотке компенсационной катушки, с магнитным полем, создаваемым между полюсами постоянного магнита. Устойчивое равновесие механической системы весовой ячейки, жестко связанной с компенсационной катушкой, обеспечивается электронным регулятором. Если в нагрузке происходят изменения, то регулятор изменяет ток, протекающий через катушку, до тех пор, пока не восстановится прежнее среднее положение механической системы. Компенсационный ток, пропорциональный массе измеряемого груза, поступает в терминал для последующей обработки и индикации результатов измерений.

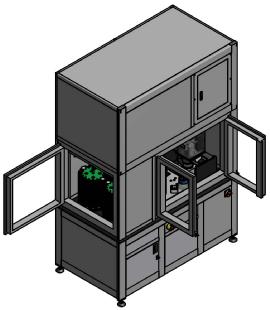

Конструктивно система состоит из микровесов, консоли управления с дисплеем, обдувно-фильтрующей системы, трех дисковых магазинов (одного - основного и двух дополнительных), ухвата для перемещения фильтров, помещенных в рабочую камеру. Рабочая камера устанавливается на постамент. Дисковый магазин предназначен для размещения взвешиваемых фильтров.

Микровесы в составе системы оснащены следующими устройствами:

-    полуавтоматическим устройством выборки массы тары;

-    устройством первоначальной установки нуля;

-    полуавтоматическим устройством установки нуля;

-    устройством слежения за нулем;

-    полуавтоматическим устройством юстировки чувствительности (встроенное);

-    устройством установки по уровню весов.

Система оснащена интерфейсом RS232 для подключения устройства обработки и отображения данных.

Comde-Derenda GmbH

Kieler Str. 9 D-14532 Stahnsdorf Сделано в Германии

Derenda

A^WS 1    Система взвешивающая автоматическая

D220001

Рабочее напряжение:    230 В / 50 Гц

Рабочий напор воды:    3 бара

Дата выпуска:    02.12.2011 Зав. №:    30103

Гарантия:    12 месяцев

Рисунок 2 -Маркировка системы взвешивающей автоматической AWS-1. Маркировка системы содержит следующие сведения:

-    торговая марка/товарный знак изготовителя;

-    обозначение;

-    серийный номер;

-    год изготовления;

-    информационные обозначения;

-    знак утверждения типа.

Программное обеспечение

В системе используется встроенное программное обеспечение (ПО) «Микропрограмма контроллера консоли управления AWS», выполняющее функции по сбору, передаче и представлению измерительной информации.

В системе используется автономное ПО «AWS_Control», выполняющее функции по сбору, обработке, хранению, передаче и представлению измерительной информации.

Таблица 1 - Идентификационные данные ПО

Идентификация программы «AWS_Control» осуществляется после запуска программы путем просмотра номера версии программного обеспечения на компьютере оператора после одновременного нажатия клавиш «Shift» и «i».

Идентификация программы «Микропрограмма контроллера» осуществляется путем просмотра пункта «Системная информация» в меню «Настройки» на дисплее консоли управления.

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

Влияние ПО на метрологические характеристики учтено при их нормировании.

1.    Максимальная нагрузка (Max), г........................................................................20

2.    Действительная цена деления (d), мг................................................................................0,001

3.    Пределы допускаемой погрешности, мг ..................................................................± 0,1

4.    Диапазон устройства выборки массы тары, г.............................................................от 0 до Max

5.    Диапазон имерений массы мелкодисперсной пыли, мг..................................от 0,01 до 1

6.    Номинальные значения массы взвешиваемых фильтров, мг...........................от 50 до 300

7.    Условия эксплуатации:

-    рабочий температурный диапазон (Tmin, Tmax), °С ........................................ + 18, + 20

-    относительная влажность воздуха (без конденсации), %...............................от 45 до 55

8.    Габаритные размеры, не более:

-    длина, мм...........................................................................................................................900

-    ширина, мм......................................................................................................................1620

-    высота, мм........................................................................................................................2325

9.    Масса (включая постамент), кг, не более................................................................................596

10.    Потребляемая мощность, В-А , не более ..................................................................................6

11.    Параметры электропитания:

от сети переменного тока:

-    напряжением, В.........................................................................................................230 ± 23

-    частотой, Гц...................................................................................................................50 ± 1

12.    Средняя наработка до отказа при средней загрузке средства измерений 24 часа в сутки, ч...........................................................................................4800

13.    Средний срок службы весов, лет ............................................................................................. 10

Знак утверждения типа

Знак утверждения типа наносится на корпус системы в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Поверка

осуществляется по методике поверке МП 2301-0126-2012 «Системы взвешивающие автоматические AWS-1. Методика поверки», утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 12.08.2012 г.

Основные средства поверки: эталонные гири 1-го разряда в соответствии с ГОСТ 8.021-2005. Сведения о методиках (методах) измерений

приведены в документе «Система взвешивающая автоматическая AWS-1. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к системам взвешивающим автоматическим AWS-1

1.    ГОСТ 8.021-2005 ГСИ. Государственная поверочная схема для средств измерений

массы.

2.    Техническая документация изготовителя.

Рекомендации к применению

осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта; осуществление деятельности в области гидрометеорологии.

Заявитель

ООО «КОМДЕ»
