| Номер в госреестре | 51588-12 |
| Наименование СИ | Спектрометры рентгеновские фотоэлектронные многофункциональные |
| Обозначение типа СИ | K-ALPHA |
| Изготовитель | "Thermo Fisher Scientific", Великобритания |
| Год регистрации | 2012 |
| Срок свидетельства | 29.10.2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |

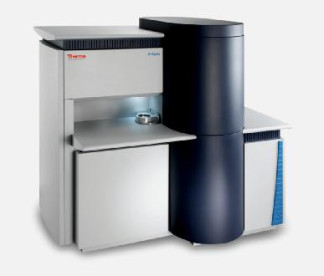

Спектрометры рентгеновские фотоэлектронные многофункциональные K-ALPHA (далее - приборы) предназначены для измерений зависимостей тока фотоэлектронов от энергии связи или кинетической энергии этих электронов.
Принцип действия приборов основан на явлении испускания электронов характеристических энергий твердым объектом под воздействием электромагнитного излучения рентгеновского диапазона (рентгенофотоэлектронная эмиссия). Исследуемый объект, помещенный в сверхвысоковакуумную камеру облучают монохроматическим рентгеновским излучением (линия характеристического излучения алюминия Al Ка). Электроны, выходящие из поверхностного слоя исследуемого объекта, поступают в электронный спектрометр, который позволяет регистрировать зависимость тока фотоэлектронов от их кинетической энергии (либо от энергии связи электронов в твердом теле).
Приборы состоят из сверхвысоковакуумной камеры, рентгеновского источников возбуждения, ионных пушек для очистки и травления поверхности образца, электронного спектрометра, специальной электронной низковольтной пушки для компенсации заряда объектов с низкой электропроводностью, блока управления, компьютера и интерфейса, связывающего блок управления спектрометром.
Управление приборами осуществляется с помощью внешней ПЭВМ с использованием специализированного программного обеспечения (ПО).
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Идентификационные данные программного обеспечения представлены в таблице 1.
Таблица 1.
| Наименование ПО | Идентификационное наименование ПО | Номер версии ПО | Цифровой идентификатор ПО (контрольная сумма) | Алгоритм вычисления цифрового идентификатора ПО |
| Программа управления процессом измерений и обработки результатов измерений,версия | Thermo Avantage Surface Chemical Analysis | v.5.35 | 3B9601AE9553E258 B963E63C0FD09939 6B742CC3458E0270 27FDF502683FCC2D | ГОСТ Р 34.11-94 |
Метрологические и технические характеристики приведены в Таблице 2.
Таблица 2.
| Наименование характеристики | Значение |
| Диапазон измерений кинетических энергий электронов, эВ, не менее | 1486,6 |
| Пределы допускаемой погрешности измерений кинетической энергии фотоэлектронов (энергии связи), эВ | ± 0,1 |
| Пределы допускаемой погрешности измерений кинетической энергии фотоэлектронов (энергии связи) с использованием внутреннего стандарта в условиях повторяемости, мэВ | ± 10 |
| Отклонение от линейности шкалы кинетической энергии фотоэлектронов, мэВ | ± 50 |
| Абсолютное энергетическое разрешение (полная ширина линии на половине высоты) на линии серебра Ag3d5/2, эВ, не более | 0,5 |
| Интенсивность линии (ток фотоэлектронов) серебра Ag3d5/2 при использовании пятна возбуждающего излучения размером 400 мкм и абсолютном энергетическом разрешении на линии Ag3d5/2 не хуже 1,0 эВ), имп/с, не менее | 2 000 000 |
| Абсолютное энергетическое разрешение на линии (O-C=O) в полиэтиленте-рефталате эВ, не более | 0,85 |
| Интенсивность линии (ток фотоэлектронов) на линии (С-С в полиэтиленте-рефталате при абсолютном энергетическом разрешении на линии на линии (O-C=O) не более 0,85, имп/с, не менее | 8000 |
| Напряжение питания от сети переменного тока частотой (50±1) Гц, В | 220 ± 10 |
| Габаритные размеры (длина х ширина х высота), мм, не более | 900*2800x1700 |
| Масса, кг, не более | 1100 |
| Условия эксплуатации: - температура окружающей среды, оС 22 ± 1 - максимальное изменение температуры за 8 часов, оС 1 - атмосферное давление, кПа 101,0 ± 1,4 - относительная влажность воздуха, %, не более 65 | |
Знак утверждения типа наносится в виде наклейки на прибор и титульный лист технической документации фирмы-изготовителя типографским способом.
В комплект поставки входят: спектрометр рентгеновский фотоэлектронный многофункциональный K-ALPHA, комплект ЗИП, расходные материалы, техническая документация фирмы-изготовителя.
осуществляется по документу МП 51588-12 «Спектрометры рентгеновские фотоэлектронные многофункциональные K-ALPHA фирмы Thermo Fisher Scientific, Великобритания. Методика поверки», утвержденному руководителем ГЦИ СИ ОАО «НИЦПВ» в августе 2012 г.
Средства поверки: серебро марки Ср 99,2 по ГОСТ 6836-2002, золото марки Зл 99,99 по ГОСТ 6835-2002, медь марок М0к, М1к, М2к по ГОСТ 859-2001, пленка полиэтилентереф-талата ПЭТ Э 50х80 по ГОСТ 24234-80.
Руководство оператора «Спектрометр рентгеновский фотоэлектронный многофункциональный K-ALPHA. Руководство оператора», разделы 2-5.
Нормативные и технические документы, устанавливающие требования к спектрометрам рентгеновским фотоэлектронным многофункциональным K-ALPHA
Техническая документация фирмы-изготовителя.
Применяются вне сферы государственного регулирования обеспечения единства измерений.
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 07.12.2024 |
