| Номер в госреестре | 51589-12 |
| Наименование СИ | Виброанализаторы |
| Обозначение типа СИ | СД-22Р |
| Изготовитель | ООО "Ассоциация ВАСТ", г.С.-Петербург |
| Год регистрации | 2012 |
| Срок свидетельства | 04.07.2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Виброанализаторы СД-22Р (далее виброанализаторы) предназначены для измерения, обработки и регистрации (накопления) информации о параметрах абсолютной вибрации (виброускорение, виброскорость, виброперемещение) и скорости вращения.
Принцип работы виброанализаторов основан на измерении электрического сигнала, поступающего от преобразователя вибрации, или преобразователя скорости вращения, установленных на контролируемом агрегате и дальнейшей его обработке. Преобразование входных аналоговых сигналов первичных преобразователей осуществляется с применением АЦП для каждого канала.
Виброанализатор представляет собой электронное устройство с тремя измерительными каналами: два измерительных канала для работы с преобразователями вибрации типа ICP1 и один канал для подключения оптического отметчика ФД-2. Виброанализатор является переносным прибором со встроенной аккумуляторной батареей, цветным ЖК-дисплеем и клавиатурой мембранного типа. Виброанализатор предназначен для контроля состояния и диагностики агрегатов промышленного оборудования, подшипниковых и редукторных узлов железнодорожного подвижного состава, оборудования нефтяной, газовой и других отраслей промышленности.

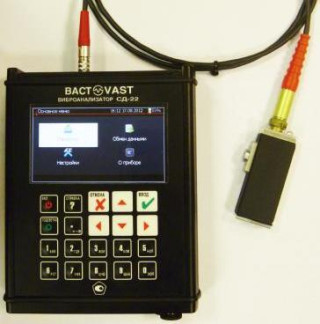

Внешний вид виброанализатора приведен на рисунке 1. Внешний вид каналов для подключения внешних преобразователей приведен на рисунке 2.
Программное обеспечение (ПО) служит для обработки, визуализации данных и архивирования информации. ПО реализовано аппаратно и не является метрологически значимым. ПО управляет настройками интерфейса виброанализатора и предназначено исключительно для удобства работы с виброанализатором.
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| СД-22Р | ПО СД-22Р | 1.0 | D41D8CD98F0 0B204E9800998 ECF8427E | MD5 |
Защита программы от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды программы, обеспечивающие управление работой анализатора и процессом измерений.
Метрологически значимая часть программного обеспечения является неизменной. Средства для внесения изменений в программное обеспечение виброанализатора пользователю не предоставляются.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
| Диапазоны измерения виброускорения (СКЗ), м/с2: - для номинального коэффициента преобразования 1,02 мВ/(м-с" ); - для номинального коэффициента преобразования 3,06 мВ/(м-с-2); -для номинального коэффициента преобразования 10,2 мВ/(м-с" ) | От 0,1 до 3400 включ. От 0,1 до 1100 включ. От 0,1 до 340 включ. |
| Диапазоны измерения виброскорости (СКЗ), мм/с: - для номинального коэффициента преобразования 1,02 мВ/(м-с-2); -2 - для номинального коэффициента преобразования 3,06 мВ/(м-с" ); - для номинального коэффициента преобразования 10,2 мВ/(м-с-2) | От 0,1 до 6900 включ. От 0,1 до 2300 включ. От 0,1 до 690 включ. |
| Диапазоны измерения виброперемещения (СКЗ), мкм: -2 - для номинального коэффициента преобразования 1,02 мВ/(м-с" ); - для номинального коэффициента преобразования 3,06 мВ/(м-с-2); -2 - для номинального коэффициента преобразования 10,2 мВ/(м-с" ) | От 0,5 до 54900 включ. От 0,1 до 18000 включ. От 0,1 до 5400 включ. |
| Диапазон измерения скорости вращения, об/мин | От 120 до 30000 включ. |
| Диапазон частот, Гц: - при измерении среднего квадратического значения виброускорения, виброскорости, виброперемещения; - при спектральном анализе | От 2 до 1000 включ. От 10 до 1000 включ. От 10 до 2000 включ. От 1 до 25600 включ. |
| Верхние граничные частоты поддиапазонов спектрального анализа, Гц | 25, 50, 100, 200, 400, 800, 1600, 3200, 6400, 12800, 25600 |
| Диапазон входного напряжения (ПИК), В | ± 5 |
| Пределы допускаемой относительной погрешности при измерении виброускорения, виброскорости и виброперемещения на базовой частоте, % | ± 3 |
| Неравномерность амплитудно-частотной характеристики при измерении виброускорения, виброскорости и виброперемещения, %, не более | ± 3 |
| Пределы допускаемой относительной погрешности при измерении среднего квадратического значения спектральных составляющих, % | ± 3 |
| Пределы допускаемой относительной погрешности при измерении скорости вращения, % | ± 1 |
| Число линий спектра | 400, 800, 1600 |
| Средние частоты 1/3 октавных фильтров 3 класса по ГОСТ 1716882, при выделении огибающей, Гц | 800, 1000, 1250, 1600, 2000, 2500, 3200, 4000, 5000, 6400, 8000, 10000, 12800, 16000, 20000 |
| Средние частоты 1/1 октавных фильтров, Гц | 50, 100, 200, 400, 800, 1600, 3200, 6400, 8000, 12800, 16000 |
| Частотные характеристики полосовых фильтров при измерении среднего квадратического значения виброускорения, виброскорости, виброперемещения | по ГОСТ ИСО 2954-97 |
| Динамический диапазон спектрального анализа, дБ, не менее | 90 |
| Взаимовлияние каналов, дБ, не более | -110 |
| Условия эксплуатации: диапазон рабочих температур, °С | От 0 до 50 включ. |
| диапазон относительной влажности воздуха, % | От 30 до 90 включ. |
| Габаритные размеры (длина х ширина х высота), мм | 182x146x42 |
| Масса, кг, не более | 1 |
Примечание: метрологические и технические характеристики виброанализаторов СД-22Р приведены без учета характеристик первичных преобразователей вибрации и скорости вращения.
Знак утверждения типа наносится на корпус виброанализатора способом машинной печати и на титульный лист формуляра типографским способом или методом наклейки.
Виброанализатор СД-22Р 1 шт.
Вибропреобразователь пьезоэлектрический (типа ICP) 2 шт.
Кабель соединительный для вибропреобразователя 2 шт.
Сетевой адаптер 1 шт.
Головные телефоны1 1 шт.
Оптический отметчик ФД-2 1 шт.
Кабель соединительный для оптического отметчика 1 шт.
Адаптер линейных входов двухканальный 1 шт.
Формуляр 1 экз.
Руководство по эксплуатации 1 экз.
Методика поверки 1 экз.
Сумка для транспортирования 1 шт.
Поверка осуществляется по документу «Виброанализаторы СД-22Р. Методика поверки. ВАРБ.411711.003Д», утвержденному ГЦИ СИ ФГУП «ВНИИМС» в 2012 г.
Основные средства поверки: генератор сигналов сложной формы со сверхнизким уровнем искажений DS360 (г/р № 45344-10), мультиметр цифровой Agilent 34401А (г/р № 33921-07).
Руководство по эксплуатации «Виброанализаторы СД-22Р» раздел 5.2 и 5.5.
Нормативные и технические документы, устанавливающие требования к виброанализаторам СД-22Р
ГОСТ 25275-82 «Приборы для измерения вибрации вращающихся машин. Общие технические требования»
ГОСТ 30296-95 «Аппаратура общего назначения для определения основных параметров вибрационных процессов. Общие технические требования».
ГОСТ ИСО 2954-97 « Вибрация машин с возвратно-поступательным и вращательным движением. Требования к средствам измерений».
ГОСТ ИСО 10816-1-97 «Вибрация. Контроль вибрационного состояния машин по измерениям вибрации на невращающихся частях. Общее руководство».
ГОСТ ИСО 10816-3-2002 « Контроль состояния машин по результатам измерений вибрации на невращающихся частях. Часть 3. Промышленные машины номинальной мощностью более 15 кВт и номинальной скоростью от 120 до 15000 мин-1».
Лист № 5 Всего листов 5
ГОСТ ИСО 10816-4-2002 «Контроль состояния машин по результатам измерений вибрации на невращающихся частях. Часть 4. Газотурбинные установки».
Технические условия ТУ 4277-017-48930889-2012.
Выполнение работ по оценке соответствия продукции и иных объектов обязательным метрологическим требованиям в соответствии с законодательством Российской Федерации в сфере технического регулирования.
