Системы измерений передачи данных СИПД Flexi NG2_NSN, 51594-12

Назначение

Системы измерений передачи данных СИПД Flexi NG2_NSN, далее - СИПД, предназначены для измерений количества (объема) информации при передаче данных, с целью получения исходных данных для расчета их стоимости.

Описание

СИПД является виртуальной (функциональной) системой комплекса оборудования с измерительными функциями Flexi NG, далее оборудование, версия ПО 2, реализующего функции: узла шлюзовой поддержки GPRS Flexi NG GGSN сетей подвижной радиотелефонной связи стандартов GSM900/1800 и UMTS, обслуживающего шлюза (Serving Gateway) Flexi NG, шлюза взаимодействия с сетями, использующими технологию с коммутацией пакетов (Packet Data Networks Gateway) сетей подвижной радиотелефонной связи стандарта LTE, производства Nokia Siemens Networks Oy, Финляндия.

СИПД не имеет выделенных блоков, плат или самостоятельных программ, а использует возможности и функции аппаратуры и программного обеспечения названного оборудования.

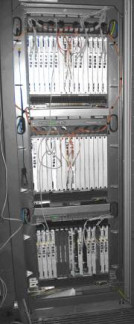

Конструктивно оборудование выполнено по модульному принципу: плата-кассета-кассетный модуль-статив, размещаемые в шкафу, двери которого блокируются от несанкционированного доступа. Доступ к кассетным модулям возможен только после вскрытия защитной двери статива (рис. 1).

На рис. 2 изображено место блокировки кассетного модуля, исключающего возможность бесконтрольной выемки кассет. Доступ к процессору исключен конструкцией и с помощью однократно наклеиваемой этикетки с фирменным знаком.

Общий вид оборудования и схема блокировки от несанкционированного доступа, представлены на рисунках 1 и 2.

Программное обеспечение

Программное обеспечение (ПО) встроенное, версия 2., управляет функционированием оборудования.

Идентификационные данные ПО оборудования приведены в таблице 1.

По уровню защиты от непреднамеренных и преднамеренных изменений ПО относится к группе «С», в соответствии с МИ 3286-2010.

ПО оборудования и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных и непреднамеренных изменений, обусловленных действиями пользователя:

■    данные защищены от несанкционированной модификации уникальным форматом сохраняемых файлов и средствами подсчета контрольной суммы исполняемого кода;

■    реализовано однозначное назначение каждой команды для инициирования функции или изменения данных;

■    интерфейс пользователя не позволяет вносить изменения в ПО и измеренные данные;

■    выдаются предупреждения в случае, если действия пользователя могут повлечь изменение или удаление измеренных данных.

Технические характеристики

■    пределы допускаемой абсолютной погрешности измерения количества (объема) информации ± 1 байт;

■    вероятность неправильного представления исходных данных для тарификации, не более 0,0001.

Знак утверждения типа

Знак утверждения типа наносится на эксплуатационную документацию оборудования, в состав которого входит СИПД, типографским способом.

Комплектность

■    Методика поверки на СИПД;

■    СИПД, в составе комплекса оборудования.

Поверка

осуществляется по документу «Система измерений передачи данных СИПД Flexi NG2_NSN Методика поверки 5295-007-98995888-2012 МП», утвержденному ГЦИ СИ «СвязьТест» ФГУП ЦНИИС в августе 2012 г.

Основное средство поверки:

■    формирователь IP-соединений Амулет-М: 10 байт - 10 Мбайт, ± 1 байт.

Нормативные и технические документы, устанавливающие требования к системам измерений передачи данных СИПД Flexi NG2_NSN

Технические условия 6651-012-01779934-2012ТУ Технические условия 6651-024-01779934-2012ТУ

Рекомендации к применению

Учет объема оказанных услуг электросвязи операторами связи.
