| Номер в госреестре | 51604-12 |
| Наименование СИ | Системы измерительные управляющие |
| Обозначение типа СИ | SENTRO (мод. SENTRO 8 и SENRO 1) |
| Изготовитель | "Trolex Ltd.", Великобритания |
| Год регистрации | 2012 |
| Срок свидетельства | 26.10.2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Системы измерительные управляющие SENTRO (модели SENTRO 8 и SENTRO 1) (далее - системы) предназначены для измерений и мониторинга объемной доли токсичных, воспламеняющихся газов и кислорода в воздухе рабочей зоны промышленных предприятий, а также для мониторинга климатических и технологических параметров производственных процессов (температура, влажность, расход воздуха, давление, вибрации и др.).
Принцип действия систем, основан на использовании универсального многоцелевого контроллера и комбинации измерительных преобразователей (модулей) E-типа и R-типа.
Модули Е-типа служат для контроля содержания в воздухе рабочей зоны токсичных и воспламеняющихся газов, а также кислорода. Модули Е-типа используют электрохимические сенсоры, на электродах которых протекает окислительно-восстановительная реакция при наличии в анализируемом воздухе некоторых токсичных газов. Величина потенциала, возникающего на электродах сенсора, зависит от содержания в воздухе определенного токсичного газа или кислорода. Модули, служащие для измерений воспламеняющихся газов, используют термокаталитические сенсоры. Для измерений содержания в воздухе двуокиси углерода и метана в системе применены оптические, инфракрасные сенсоры. В состав модулей Е-типа входят также микродатчики ТХ 9160.601/602, служащие для одновременных измерений температуры и влажности окружающего воздуха.
Модули R-типа служат для измерений ряда технологических производственных параметров: вибраций, расхода воздуха и др.

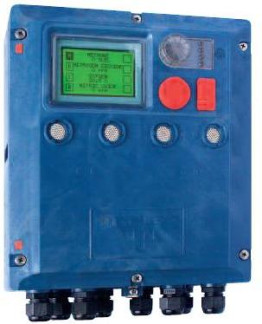

Конструктивно система выполнена в виде моноблока настенного исполнения. Система модели SENTRO 8 - восьмиканальная. В нее могут встраиваться до шести модулей Е-типа и до 8-ми модулей R-типа. Система модели SENTRO 1 является одноканальной. На лицевой панели системы расположены графический дисплей и клавиатура, обеспечивающая управление всеми функциями системы. У каждого датчика имеется функция записи в память до четырех тысяч результатов измерении. Система имеет возможность объединения в локальную сеть.
Система предназначена для работы в тяжелых условиях эксплуатации, является пыле- и водонепроницаемой в соответствии с исполнением IP 66 по ГОСТ 14254-96 (МЭК 529-89).
Для предотвращения непредусмотренного доступа стягивающие винты корпуса системы пломбируются.
Встроенное программное обеспечение (ПО) обеспечивает ряд измерительных и программных функций: выбор режима, проведение калибровки, установку уровней тревоги, контроль и визуализацию климатических и технологических параметров. Идентификационные данные ПО приведены в таблице 1.
| Наименование ПО | Идентификационное наименование ПО | Номер версии (иден-тификаци-онный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| TROLEX ТХ9165 (Sentro8) | p5550.700v0.47.pm3 | V 0.47 | Ox 73 АА | CRC16 |
| TROLEX ТХ6531/9081 (Sen-tro1) | P5536.700v0.52.pm3 | V 0.52 | Ox4С36 | CRC16 |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню С по МИ 3286-2010.
Метрологические и технические характеристики приведены в таблице 2. Таблица 2
| Наименование характеристики | Значение |
| Е-модули с электрохимическими сенсорами ТХ6350 Диапазон измерений объемной доли определяемого компонента: - СО, млн-1 (ТХ6350.250) - H2S, млн'1 (ТХ6350.251) - SO2, млн-1 (ТХ6350.252) - NO2, млн-1 (ТХ6350.254) - Cl2, млн-1 (ТХ6350.255) - О2, % (ТХ6350.257) - NO, млн-1 (ТХ6350.259) - Н2, млн-1 (ТХ6350.261) | от 0 до 50, от 0 до 250, от 0 до 500 от 0 до 50 от 0 до 20 от 0 до 20 от 0 до 10 от 0 до 25 от 0 до 50 от 0 до 1000 |
| Предел допускаемой приведенной погрешности измерений, % | ± 2 |
| Предел допускаемых изменений выходного сигнала, %: - за месяц, для всех газов, кроме О2 - за год (только для О2) | 2 10 |
| Время установления выходного сигнала Т0,9, с, не более: - для всех газов, кроме H2S и Н2 - H2S - Н2 | 20 30 70 |
| Е-модули с термокаталитическими датчиками (ТХ6350.240, ТХ6350.246) Диапазон показаний, % НКПР | от 0 до 100 |
| Диапазон измерений объемной доли определяемого компонента, % НКПР | от 0 до 50 |
| Предел допускаемой абсолютной погрешности - в диапазоне от 0 до 50 % НКПР, % НКПР | ± 3 |
| Пределы допускаемых значений (для СН4) изменения выходного сигнала за месяц, % НКПР | ± 6 |
| Наименование характеристики | Значение |
| Время установления выходного сигнала Т0,9, с, не более Т0,63, с, не более | 20 12 |
| Е-модули с инфракрасными сенсорами ТХ6353 Диапазон измерений объемной доли определяемого компонента - СН4, % об. (ТХ6353.242) - СН4, % НКПР (ТХ6353.245) - СО2, % об (ТХ6353.253) | от 0 до 100 от 0 до 100 от 0 до 5 |
| Предел допускаемой приведенной погрешности, % | ± 3 |
| Предел допускаемых значений изменения выходного сигнала: - за месяц, в % от диапазона | ± 1 |
| Время установления выходного сигнала Т09, с, не более: - СН4 (в диапазоне от 0 до 100 % об.) - СН4 (в диапазоне от 0 до 100 % НКПР) - СО2 | 22 19 30 |
| Время установления выходного сигнала Т0,63, с, не более: - СН4 (в диапазоне от 0 до 100 % об.) - СН4 (в диапазоне от 0 до 100 % НКПР) | 14 11 |
| Е-модуль климатический ТХ9160.601/602 Диапазон измерений: о/"ч - окружающей температуры, С - относительной влажности воздуха, % | от минус 20 до 60 от 0 до 100 |
| Предел допускаемой абсолютной погрешности измерения: - окружающей температуры, С - относительной влажности воздуха, % | ± 0,5 ± 2,0 |
| R-модули системы SENTRO 8, в т.ч.: а) ТХ9160.301, для подключения входных аналоговых токовых сигналов от вынесенных датчиков - диапазон изменения входного сигнала, мА - предел допускаемой основной приведенной погрешности, % б) ТХ9160.303, для подключения входных аналоговых сигналов по напряжению от вынесенных датчиков | от 4 до 20 ± 0,2 |
| - диапазон изменения входного сигнала, В - предел допускаемой основной приведенной погрешности, % в) ТХ9160.306, для подключения входных сигналов от вынесенных РТ100 датчиков температуры - диапазон изменения входного сигнала, С - предел допускаемой приведенной погрешности, % г) ТХ9160.309 для подключения входных сигналов переменного тока от вынесенных датчиков вибраций и устройств переменного тока - диапазон изменения входного сигнала (при работе с датчиками вибраций), Гц - предел допускаемой приведенной погрешности, % д) ТХ9160.310 для подключения входных сигналов постоянного тока от вынесенных тензодатчиков, нагрузочных ячеек и т.д. | от 0,4 до 2 ± 0,2 от минус 50 до 200 от минус 50 до 400 ± 0,2 от 10 до 100; от 500 до 10000 ± 0,2 |
| Наименование характеристики | Значение |
| - диапазон изменения входного сигнала, мВ - предел допускаемой приведенной погрешности, % е) ТХ9160.401 для подключения импульсных и частотных входных сигналов (от датчиков контроля скорости и генераторов частоты) - частотный диапазон изменения входного сигнала, Гц - предел допускаемой приведенной погрешности, % ж) ТХ9160.501 для включения (отключения) дискретных сигналов релейного типа (концевые выключатели, традиционные релейные контакты с функцией контроля сбоев в линии, аварийные сигналы) - частотный диапазон изменения входного сигнала, Гц - предел допускаемой приведенной погрешности, % | 0 до 2000 ± 0,2 0 до 10000 ± 0,2 от 0 до 10000 ± 0,2 |
| Габаритные размеры (высота, ширина, глубина), мм, не более -SENTRO 8 -SENTRO 1 | 267 х 240 х 110 149 х 98 х 57 |
| Масса, кг, не более -SENTRO 8 -SENTRO 1 | 3,2 0,6 |
| Электрическое питание - для опасных зон РО ExiaI, не более 12 В постоянного тока, мА - для опасных зон Exia II, не более 24 В постоянного тока, мА - для неопасных зон, переменный ток, В - или постоянный ток, В | 200 200 110 - 230 24 |
| Потребляемая мощность, Вт, не более SENTRO 8 SENTRO 1 | 2.4 1.5 |
| Условия эксплуатации: »-» о/"ч температура окружающей среды, С давление, кПа влажность воздуха, % | от минус 10 до 40 от 93,3 до 173,3 от 15 до 95 (без конденсата) |
| Маркировка взрывозащиты | PO ExiaI X: 1 ExiadIIBT4 X: 0 ExiaIIBT4 X: 0 ExiaIICT4 X |
Знак утверждения типа наносится печатным способом на титульные листы руководства по эксплуатации и корпус системы измерительной управляющей SENTRO (модели SENTRO 8 и SENTRO 1) .
Комплектность поставки системы измерительной управляющей SENTRO (модели SENTRO 8 и SENTRO 1) приведена в таблице 3.
Таблица 3
| Наименование изделия или документа | Количество | Примечание |
| Система измерительная управляющая SENTRO 8 | 1 | |
| Система измерительная управляющая SENTRO 1 | 1 |
| Наименование изделия или документа | Количество | Примечание |
| Модули Е-типа измерительные | * | |
| Модули R-типа | * | |
| Инфракрасный пульт для калибровки | 1 | |
| Колпачки (насадки) для тестирования модулей Е-типа | * | |
| Переносной набор газовых смесей для калибровки модулей Е-типа | * | |
| Программатор для оборудования Тролекс | Поставляется только для сервисных центров Тролекс | |
| Руководство по эксплуатации | 1 | |
| Методика поверки | 1 |
* Количество блоков в комплекте зависит от требований проектной документации
осуществляется в соответствии с документом «Система измерительная управляющая SENTRO (модели SENTRO 8 и SENTRO 1). Методика поверки, МП 2011-1» утвержденным ГЦИ СИ ФГУП «ВНИИФТРИ» 02.12.11 г.
Основное поверочное оборудование:
- генератор термодиффузионный ТДГ-01, (рег. № 19454-05), пределы допускаемой относительной погрешности ± 1,5 %;
- генератор газовых смесей ГГС-03-03, (рег. № 19351-05), пределы допускаемой относительной погрешности ± 2,5 %;
- ГСО-ПГС состава СО/воздух № 3854-87;
- ГСО-ПГС состава H2S/N2 № 4283-88;
- ГСО-ПГС состава SO2/N2 № 4036-87;
- ГСО-ПГС состава NO2/N2 № 4030-87;
- ГСО-ПГС состава NO/N2 № 4025-87;
- ГСО-ПГС состава О2М2 № 3726-87;
- ГСО-ПГС состава Н2/воздух № 4266-88;
- ГСО-ПГС состава СН4/воздух № 4272-88;
- ГСО-ПГС состава СН4М2 № 3894-87;
- ГСО-ПГС состава TO2/N2 №№ 3771-87, 3772-87 и 3787-87;
- секундомер СО СПР-2 по ГОСТ 5072-79, кл.т. 3;
- источник микропотока ИМ-С12 по ИБЯЛ.418319.013 ТУ.
Руководство по эксплуатации системы измерительной управляющей SENTRO (модели SENTRO 8 и SENTRO 1).
Нормативные документы, устанавливающие требования к системам измерительным управляющим SENTRO (модели SENTRO 8 и SENTRO 1)
ГОСТ 13320-81 «Газоанализаторы промышленные автоматические. Общие технические условия».
ГОСТ Р 51330.0-99 (МЭК 60079-0-98) «Электрооборудование взрывозащищенное. Часть 0. Общие требования».
ГОСТ Р 51330.10-99 (МЭК 60079-11-99) «Электрооборудование взрывозащищенное. Часть П. Искробезопасная электрическая цепь».
ГОСТ 14254-96 (МЭК 529-89) «Степени защиты, обеспечиваемые оболочками (Код
IP)».
ГОСТ 12.1.005 «Общие санитарно-гигиенические требования к воздуху рабочей зоны».
ГОСТ 8.578-2008 «ГСИ. Государственная поверочная схема для средств измерения содержания компонентов в газовых средах».
Системы измерительные управляющие SENTRO (модели SENTRO 8 и SENTRO 1) применяются при выполнении работ по обеспечению безопасных условий и охраны труда.
