Система автоматизированная информационно-измерительная коммерческого учета электрической энергии и мощности ЗАО "Ижорский трубный завод", 51618-12

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Трансформаторы напряжения TJP 7 Назначение средства измерений

Трансформаторы напряжения TJP 7 (далее - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока частоты 50 Гц класса напряжения 35 кВ с изолированной нейтралью, используются для установки в комплектные распределительные устройства (далее - КРУ) внутренней установки или другие закрытые распределительные устройства, а также для встраивания в токопроводы турбогенераторов,

Описание

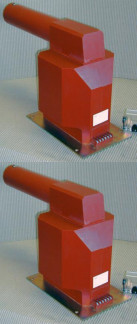

Трансформаторы напряжения TJP 7, однофазные, индуктивные, с одним изолированным выводом первичной обмотки, другой конец первичной обмотки при эксплуатации заземляется. Трансформаторы напряжения TJP 7 имеют исполнение TJP 7.1.

Первичные и вторичные обмотки залиты эпоксидной смолой, которая обеспечивает основную изоляцию и создает «корпус» трансформатора. Трансформаторы изготовлены с двумя вторичными обмотками, смонтированными на едином сердечнике и одной дополнительной обмоткой. Выводы вторичных обмоток и дополнительной обмотки помещены в контактной коробке, закрепленной на основании. Трансформаторы могут устанавливаться в любом положении и крепятся четырьмя болтами М10 через отверстия в металлическом основании. На основании трансформатора имеется клемма для заземления с винтом М8. Клеммы выводов вторичных обмоток и дополнительной обмотки позволяют подсоединять провода сечением до 6 мм2. Клемманя коробка вторичных выводов снабжена изоляционной пломбируемой крышкой. Заземляющий винт М8 постоянно соединен с концом первичной обмотки, с концом вторичной и с одним выводом дополнительной обмотки, который должен заземляться при работе под нагрузкой. На входе трансформатора устанавливается предохранитель на тока 2,0 А.

Трансформаторы снабжены табличкой с указанием основных характеристик.

Таблица 1 - Характеристики трансформаторов напряжения TJP 7.

Знак утверждения типа

Знак утверждения типа наносится методом трафаретной печати на табличку технических данных трансформатора и типографским способом на титульный лист паспортов.

Комплектность

Трансформатор напряжения TJP 7

9 шт. (Зав. №№ 1VLT5210006332, 1VLT5210006333, 1VLT5210006334, 1VLT5210006335, 1VLT5210006336, 1VLT5210006337, 1VLT5210006338, 1VLT5210006339, 1VLT5210006340).

9 экз.

Паспорт Поверка

Осуществляется по ГОСТ 8.216-88 " ГСИ. Трансформаторы напряжения. Методика поверки". Основные средства поверки:

-    Трансформатор напряжения измерительный лабораторный НЛЛ-35 (кл. т. 0,1);

-    Прибор сравнения КНТ-03, погрешность напряжения ± (0,001+0,03хА) %, угловая погрешность ±(0,1+0,03хА) мин, где А-значения измеряемой погрешности;

-    Магазин нагрузок МР3025 (± 4 %).

Сведения о методах измерений

1.    ГОСТ 1983-2001 Трансформаторы напряжения. Общие технические условия.

2.    ГОСТ 8.216-88 ГСИ. Трансформаторы напряжения. Методика поверки.

3.    Техническая документация фирмы «ABB s.r.o. PPMV Bmo», Чешская Республика.

Рекомендации к применению

-    «осуществление торговли и товарообменных операций...»;

-    «выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям».
