Шунты переменного тока Fluke A40 и Fluke A40A, 51620-12

Шунты переменного тока Fluke A40 и Fluke A40А (далее ╞ шунты) предназначены для измерения силы переменного тока в диапазоне частот от 20 Гц до 10 кГц.

Документы

Описание типа

Карточка СИ

Номер в госреестре	51620-12
Наименование СИ	Шунты переменного тока
Обозначение типа СИ	Fluke A40 и Fluke A40A
Изготовитель	"Fluke Corporation", США
Год регистрации	2012
Срок свидетельства	29.10.2017
МПИ (интервал между поверками)	1 год
Описание типа	скачать

Назначение

Шунты переменного тока Fluke А40 и Fluke А40А (далее - шунты) предназначены для измерения силы переменного тока в диапазоне частот от 20 Гц до 10 кГц.

Описание

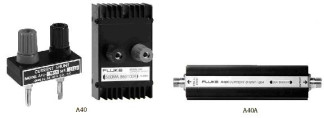

Принцип действия шунтов основан на законе Ома: протекающий через шунт переменный ток вызывает падение напряжения на нем, которое измеряется либо термоэлектрическим преобразователем переменного напряжения, либо универсальным вольтметром. Шунты представляют собой резистивные элементы с малым значением частотной погрешности, заключенные в корпуса с установленными на них электрическими соединителями для подключения в цепь измеряемой силы тока и для измерения падения напряжения на шунте. Входные и выходные электрические соединители тип UHF (гнездо). Комплект А40 состоит из 12 шунтов с диапазоном токов от 10 мА до 5 А, а комплект А40А расширяет диапазон токов до 20 А. Внешний вид шунтов представлен на рис. 1.

Технические характеристики

1 Основные метрологические и технические характеристики приведены в таблице 2 Таблица 2

Наименование характеристики	Значение характеристик
Наименование характеристики	комплект А40	комплект А40А
Диапазон измерений силы тока, А	0,01 - 5	10 - 20
Частотный диапазон, Гц	20 - 104	20 - 104
Пределы допускаемых значений относительной погрешности, %	± 0,02	± 0,03
Габаритные размеры (высота х ширина х глубина), мм, не более	87 х 56 х 95	45 х 210 х 51
Масса, кг, не более	0,35	0,8
Наработка на отказ, ч	10000	10000
Срок службы, лет	10	10

2 Условия эксплуатации шунтов переменного тока Fluke А40 и Fluke А40А:

• температура окружающего воздуха, оС 23 ± 2

• относительная влажность воздуха, % 55 ± 25

• атмосферное давление, кПа (мм рт. ст.) 100 ± 4 (765 ± 30)

Знак утверждения типа

Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом.

Наименование	Кол-во
Руководство по эксплуатации	1 шт.
Картонная упаковка (отдельная для каждого шунта)	14 шт.
Шунты переменного тока Fluke А40 и Fluke А40А с номинальными значениями силы тока: 10 мА, 20 мА, 30 мА, 50 мА, 100 мА, 200 мА, 300 мА, 500 мА, 1 А, 2 А, 3 А, 5 А, 10 А, 20 А	14 шт.
Методика поверки МП-2201-0025-2012	1 шт.

Поверка

осуществляется по методике поверки МП-2201-0025-2012 «Шунты переменного тока Fluke A40 и Fluke A40A. Методика поверки», утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 28 мая 2012 года.

Средство поверки:

Государственный первичный специальный эталон единицы электрического переменного тока

- ампера - в диапазоне частот 20 - 106 Гц.

Сведения о методах измерений

Сведения приведены в руководстве по эксплуатации «Шунты переменного тока Fluke A40, A40A и А40В. Руководство по эксплуатации»

Нормативные и технические документы, устанавливающие требования к шунтам Fluke А40 и Fluke А40А

1. МИ 1940-88 ГСИ. Государственная поверочная схема для средств измерений силы переменного электрического тока от 110-8 до 25 А в диапазоне частот от 20^110-6 Гц.

2. Техническая документация фирмы изготовителя.

Рекомендации к применению

выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
