Каналы измерительные системы ACLA01, 51626-12

Назначение

Каналы измерительные системы ACLA01 (далее- ИК) предназначены для измерений силы постоянного тока, соответствующей значениям температуры теплоносителя первого контура и значениям температуры питательной воды на входе в парогенераторы, а также для измерений напряжения постоянного тока, соответствующего значениям давления в первом контуре и значениям расхода питательной воды на входе в парогенераторы и передачи результатов измерений для отображения на мониторе системы ACHQ01. Система ACLA01 является частью КСУ ТС «Атолл-А» (заказа 05710 ПЭБ проекта 20870).

Описание

Конструктивно ИК выполнены в виде совокупности компонентов (модулей), каждый из которых выполняет одну из функций, предусмотренных алгоритмом измерения. Модули ИК располагаются в шести одноканальных приборах контроля мощности и температуры (КМТ) A1(2)CLA01EG011...016, двух трёхканальных приборах контроля технологических параметров (КТП) A1(2)CLA01EG021,022 и трех приборах связи и управления (ПСУ) A1(2)CLA01EC001...EC003 системы ACLA01. Соединение модулей внутри системы ACLA01 осуществляется по двойной дублированной 4-канальной магистрали Mil STD 1553В. Отображение результатов измерений осуществляется на мониторе операторской станции пульта управления (ПУ) системы ACHQ01, входящей в состав КСУ ТС «Атолл-А». Соединение ПСУ и операторской станции ПУ осуществляется по межприборной магистрали Ethernet.

В состав каналов измерительных системы ACLA01 входят:

-    ИК температуры теплоносителя первого контура РУ КЛТ-430С и питательной воды на входе в ПГ;

-    ИК давления теплоносителя первого контура РУ КЛТ-430С;

-    ИК расхода питательной воды на входе в парогенераторы (ПГ).

По условиям эксплуатации ИК удовлетворяют требованиям «Правил классификации и постройки морских судов» Российского Морского Регистра Судоходства применительно к судам со знаком автоматизации А2 в символе класса и обеспечивают выполнение всех режимов работы и сохранение параметров при температуре окружающей среды от 0 до 45 оС для приборов в закрытых помещениях.

Принцип действия ИК температуры теплоносителя первого контура и питательной воды на входе в ПГ основан на приёме приборами КМТ от датчиков, не входящих в систему ACLA01, сигналов о значениях контролируемых параметров в виде унифицированных сигналов от 4 до 20 мА, их преобразовании в модулях формирователей сигнала температуры (ФСТМ1) в унифицированные сигналы от 0 до 10 В, передаче через модули гальваноразвязки (УГР4) на вход АЦП модуля контроллера (МК-2-003) с преобразованием в 12-ти разрядный двоичный код и передачей его по внутриприборной шине CAN в модуль контроллера магистрали Mil STD 1553В (МСА-005) и далее по двойной дублированной 4-х-канальной внутрисистемной магистрали Mil STD 1553В в модуль центрального процессора ПСУ, а затем, по меж-приборной магистрали Ethernet, в операторскую станцию пульта управления системы ACHQ01 для отображения на мониторе контролируемых параметров в виде цифрового значения в единицах их измерения.

Принцип действия ИК давления теплоносителя первого контура и расхода питательной воды на входе в ПГ основан на приёме приборами КТП от датчиков, не входящих в систему ACLA01, сигналов о значениях контролируемых параметров в виде унифицированных сигналов от 0 до 10 В, передаче через гальваноразвязку УГР4 на вход АЦП модуля

Лист № 2 всего листов 11

контроллера МК-1-004 с преобразованием в 12-ти разрядный двоичный код и передачей его по внутриприборной шине CAN в модуль контроллера магистрали Mil STD 1553В и далее по двойной дублированной 4-х-канальной внутрисистемной магистрали Mil STD 1553В в модуль центрального процессора ПСУ, а затем, по межприборной магистрали Ethernet в операторскую станцию пульта управления системы ACHQ01 для отображения на мониторе контролируемых параметров в виде цифрового значения в единицах их измерения.

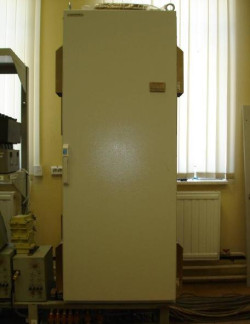

Внешний вид конструктива приборов A1(2)CLA01EG021, 022, A1(2)CLA01EG011...016 и A1(2)CLA01EC001...003 с закрытой дверью приведен на рисунке 1.

Размещение модулей в приборах приведено на рисунках 2.. .5.

Компоновка приборов КТП A1(2)CLA01EG021, 022 и КМТ A1(2)CLA01EG011...EG016 приведена на рисунках 6 и 7, соответственно.

Внешний вид модуля с указанием мест пломбировки клеймом ОТК приведен на рисунке 8.

Программное обеспечение

Комплекс ПО системы ACLA01 включает общесистемное программное обеспечение (ОПО) и функциональное программное обеспечение (ФПО). В состав ОПО входит операционная система ОС QNX РВ КПДА 00002-01.

ФПО представляет собой функциональные программы для контроллеров приборов системы ACLA01.

Метрологически значимые части ПО представляют собой следующие функциональные программы для программируемых модулей (контроллеров) системы, для приборов связи и управления и операторских станций ПУ системы ACHQ01:

-    программа модуля МК-2-003 АМИЕ.36178 12;

-    программа модуля МК-1-004 АМИЕ.36177 12;

-    программа модуля МСА-005 АМИЕ.36186 12;

-    программа приборов ПСУ A1(2)CLAEC001...003 АМИЕ.36171 12;

-    программа прибора A1(2)CHQ01GK001СМ1(АМИЕ.468364.590) АМИЕ.39341 12;

-    программа прибора Al(2)cHQ01GK001СМ2(АМИЕ.468364.590) АМИЕ.39342 12;

-    программа прибора Al(2)cHQ01GK002(АМИЕ.468364.597) АМИЕ.39361 12.

Идентификационные данные (признаки) метрологически значимой части ФПО указаны в таблице 1.

Таблица 1

Влияние метрологически значимой части ПО на метрологические характеристики ИК не выходит за пределы согласованного допуска.

Метрологически значимая часть ПО ИК системы ACLA01 и измеренные данные достаточно защищены с помощью специальных средств защиты от непреднамеренных и преднамеренных изменений. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

Технические характеристики

ИК силы постоянного тока, соответствующей значениям температуры первого контура на входе в активную зону реактора

Диапазон измерений силы постоянного тока, соответствующей значениям температуры на входе в активную зону реактора от 0 до 400 °С, мА....................................... от 4 до 20.

Пределы допускаемой приведенной к верхнему пределу измерений (ВП) погрешности измерений силы постоянного тока, соответствующей значениям температуры на входе в активную зону реактора, %..................................................................................± 0,75.

Количество ИК..........................................................................................3.

ИК силы постоянного тока, соответствующей значениям температуры первого контура на выходе из активной зоны реактора

Диапазон измерений силы постоянного тока, соответствующей значениям температуры на выходе из активной зоны реактора от 0 до 400 °С, мА................................... от 4 до 20.

Пределы допускаемой приведенной (к ВП) погрешности измерений силы постоянного тока, соответствующей значениям температуры на выходе из активной зоны реактора, %.................................................................................................................................± 0,75.

Количество ИК...........................................................................................3.

ИК силы постоянного тока, соответствующей значениям температуры первого контура в ТВС активной зоны реактора

Диапазон измерений силы постоянного тока, соответствующей значениям температуры в ТВС активной зоны реактора от 0 до 400 °С, мА.............................................. от 4 до 20.

Пределы допускаемой приведенной (к ВП) погрешности измерений силы постоянного тока, соответствующей значениям температуры в ТВС активной зоны реактора, %........± 0,75.

Количество ИК...........................................................................................7.

ИК силы постоянного тока, соответствующей значениям температуры питательной воды на входе в парогенераторы

Диапазон измерений силы постоянного тока, соответствующей значениям температуры питательной воды на входе в парогенераторы от 0 до 200 °С, мА............................ от 4 до 20.

Пределы допускаемой приведенной (к ВП) погрешности измерений силы постоянного тока, соответствующей значениям температуры питательной воды, %...............................± 1,5.

ИК напряжения постоянного тока, соответствующего значениям давления в первом контуре реактора

Диапазон измерений напряжения постоянного тока, соответствующего значениям

давления в первом контуре реактора от 0 до 25 МПа, В................................................. от 0 до 10.

Пределы допускаемой приведенной (к ВП) погрешности измерений напряжения постоянного тока, соответствующей значениям давления в первом контуре реактора, % ... ± 1. Количество ИК...........................................................................................6.

ИК напряжения постоянного тока, соответствующего значениям расхода питательной воды на входе в парогенераторы

Диапазон измерений напряжения постоянного тока, соответствующего значениям

расхода питательной воды на входе в парогенераторы от 9 до 270 м3/ч, В............ от 0 до 10.

Пределы допускаемой приведенной (к ВП) погрешности измерений напряжения

постоянного тока, соответствующей значениям расхода питательной воды, %............... ± 1,5.

Количество ИК........................................................................................... 6.

Габаритные размеры (ширинахвысотахдлина), мм, не более

-    приборов A1(2)CLA01EG011...016..........................................

502 *1976x680. 502 *1976x680. 502 *1576x680.

..................265.

..................176.

.................. 116.

............ 27 ±1,5.

.....................2,5.

............. 8000.

............ 10000.

-    приборов A1(2)CLA01EG021, 022...........................................

-    приборов A1(2)CLA01EC001...003 ..........................................

Масса, кг, не более:

-    приборов A1(2)CLA01EG011...016..........................................

-    приборов A1(2)CLA01EG021, 022...........................................

-    приборов A1(2)CLA01EC001...003 ..........................................

Напряжение питания постоянного тока, В .............................

Потребляемая мощность системы ACLA01, кВ-А, не более .

Время непрерывной работы, ч......................................

Средняя наработка на отказ, ч,......................................

Знак утверждения типа

Знак утверждения типа средства измерений наносится типографским способом на титульный лист Руководства по эксплуатации системы ACLA01 и на переднюю часть каждого прибора в виде наклейки.

Комплектность

Комплект поставки ИК системы ACLA01 первого образца, зав. № АВ-01-08, приведён в таблице 2.

Таблица 2

Комплект поставки ИК системы ACLA01 второго образца, зав. № АВ-03-08, приведён в таблице 3.

Таблица 3

Поверка

осуществляется по документу «Система ACLA01 Методика поверки измерительных каналов АМИЕ.421453.072 Д65», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 27.06.2011 г. Основные средства поверки:

- многофункциональный калибратор TRX-II (внесён в Федеральный информационный фонд по обеспечению единства измерений, № 42789-09, сертификат № 38003): диапазон воспроизведения напряжения постоянного тока от 0 до 12 В, пределы допускаемой относительной погрешности воспроизведения напряжения постоянного тока ±(0,01% + 0,0005%); диапазон воспроизведения силы постоянного тока от 0 до 24 мА, пределы допускаемой относительной погрешности воспроизведения силы постоянного тока ±(0,01% + 0,02%).

Сведения о методах измерений

Система ACLA01 Руководство по эксплуатации АМИЕ.421453.072 РЭ.

Нормативные и технические документы, устанавливающие требования к каналам измерительным системы ACLA01

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения.

Система ACLA01 АМИЕ.421453.072 ТУ. Технические условия.

Рекомендации к применению

Деятельность при осуществлении производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта (в том числе выполнение работ при автоматическом контроле параметров РУ КЛТ-40С).
