| Номер в госреестре | 51628-12 |
| Наименование СИ | Измерители температуры многоканальные прецизионные |
| Обозначение типа СИ | Термоизмеритель ТМ-12м |
| Изготовитель | ООО "Производственно-экологическое предприятие "Сибэкоприбор", г.Новосибирск |
| Год регистрации | 2012 |
| Срок свидетельства | 29.10.2017 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Измерители температуры многоканальные прецизионные «Термоизмеритель ТМ-12м» предназначены для измерения температуры контактным способом с помощью первичных преобразователей - термопреобразователей сопротивления (ТС) или термоэлектрических преобразователей (ТП) с учетом индивидуальных статических характеристик (ИСХ) или номинальных статических характеристик (НСХ) преобразования.
Принцип действия измерителя температуры многоканального прецизионного «Термоизмеритель ТМ-12м» (в дальнейшем - измеритель) основан на измерении сопротивления ТС или термоэлектродвижущая сила (ТЭДС) ТП и преобразовании измеренной величины, с учетом ИСХ или НСХ ТС или ТП, в значение измеряемой температуры.
Сигнал с каждого подключенного первичного преобразователя подается на вход аналого-цифрового преобразователя, с выхода которого цифровое значение поступает в микропроцессор, который осуществляет функцию преобразования цифрового значения в температуру, ТЭДС или сопротивление с использованием ИСХ или НСХ преобразования. При преобразовании цифрового значения сигнала с ТП в температуру учитывается температура свободных концов ТП. Встроенный датчик температуры, измеряющий температуру свободных концов ТП, расположен в непосредственной близости к месту подключения ТП к измерителю.
Измерения производятся циклами. При измерении сопротивлений в каждом цикле выполняются измерения при двух направлениях измерительного тока сначала от первого канала до последнего, затем от последнего до первого. При измерении ТЭДС в каждом цикле выполняются измерения от первого канала до последнего, и в обратном порядке. Для каждого канала усредненный за цикл результат привязывается ко времени, соответствующему середине цикла.
ТС подключаются к измерителю по четырехпроводной схеме, ТП подключаются по двухпроводной схеме. Для подключения ТП и удаленных ТС используются коммутаторы, подключаемые к измерителю с использованием четырехпроводной линии связи. Измеритель имеет энергонезависимую память, в которой сохраняются коэффициенты ИСХ ТС, ИСХ ТП и индивидуальный автоматически изменяемый идентификационный номер, который позволяет контролировать, изменялись ли ИСХ измерительных каналов с момента последней поверки.
В измерителе действует режим самодиагностики, которая действует автоматически после его включения и периодически при работе.
В качестве первичных преобразователей температуры, подключаемых к измерительным каналам, используются медные и платиновые ТС по ГОСТ 6651-2009 с номинальным сопротивлением 50, 100 и 500 Ом и ТП с НСХ типов S,B,K,L,J,M,N,T по ГОСТ Р 8.585-2001.
Измеритель выпускается в трех модификациях:
- «Термоизмеритель ТМ-12м.2» - предназначен для измерения температуры с использованием ИСХ ТС, входящих в комплект измерителя;
- «Термоизмеритель ТМ-12м.4» - отличается возможностью измерения температуры удаленных объектов, как с использованием ИСХ ТС, входящих в комплект измерителя, так и с помощью внешних ТС с НСХ по ГОСТ 6651-2009;
- «Термоизмеритель ТМ-12м.5» - отличается от модификации «Термоизмеритель ТМ-12м.4» возможностью использования термоэлектрических преобразователей с заданными НСХ или ИСХ.

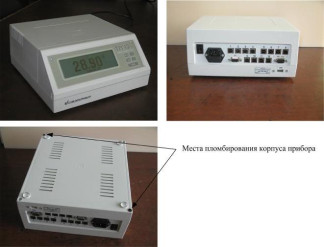

Специализированное программное обеспечение (далее - СПО) измерителя представлено встроенным программным обеспечением микропроцессора.
В функции СПО входит выполнение измерений в различных режимах, градуировка, реализация протокола обмена с внешними устройствами, связь с внешней ЭВМ.
Уровень защиты метрологически значимой части СПО от непреднамеренных и преднамеренных изменений - «А» в соответствии с МИ 3286-2010. Защита СПО осуществляется путём применения блокировки памяти программ от считывания и модификации, пломбирования корпуса и использованием защитных интерфейсов.
Идентификационные данные метрологически значимой части ПО приведены в таблице 2. Таблица 2
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения* | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентифика тора |
| 1 | 2 | 3 | 4 | 5 |
| Встроенное ПО «Термоизмеритель ТМ-12м.2» | «Термоизмеритель ТМ-12м.2» | версия 8.0 | Исполняемый код недоступен, при нарушении целостности исполняемого кода, обнаруживаемого во время самодиагностики при вклю- | нет |
| Встроенное ПО «Термоизмеритель ТМ-12м.4» | «Термоизмеритель ТМ-12м.4» | версия 8.0 | нет |
| 1 | 2 | 3 | 4 | 5 |
| Встроенное ПО «Термоизмеритель ТМ-12м.5» | «Термоизмеритель ТМ-12м.5» | версия 8.0 | чении питания средства измерений, работа измерителя блокируется | нет |
| Примечания: * - атрибуты программного обеспечения (или модуля), отображаемые при самоидентификации - автоматически передаются во внешнее устройство через последовательный интерфейс при включении питания средства измерений. | ||||
Количество каналов измерения Диапазон измерения температуры при использовании ТС, °С от минус 145 до плюс 700;
12;
Диапазон измерения температуры при использовании ТП, °С от минус 270 до 1820;
Диапазон измерения ТЭДС, мВ от минус 10 до 75;
Диапазоны измерения сопротивления, Ом от 40 до 180 и от 400 до 900
Пределы абсолютной допускаемой погрешности измерений основной и в рабочих условиях эксплуатации приведены в таблице 1.
Интерфейс для связи с ПК
RS-232 и USB;
100;
40000;
20±5; не более 75; от 84 до 106,7;
от 10 до 35; не более 75; от 84 до 106,7;
144; 220
50 ± 1
4
115x250x280
3
5
6000.
Длина линии связи измерителя с коммутатором, м, не более Количество циклов результатов измерения, сохраняемых в памяти измерителя при подключении 12 каналов одновременно, не менее Нормальные условия эксплуатации
- температура окружающего воздуха, °С
- относительная влажность, %
- атмосферное давление, кПа Рабочие условия эксплуатации:
- температура окружающего воздуха, °С
- относительная влажность, %
- атмосферное давление, кПа Время непрерывной работы, ч, не менее Напряжение питания однофазным переменным током, В Частота переменного тока, Гц
+22 . 33 ;
Потребляемая электрическая мощность, В А, не более Габаритные размеры, мм, не более Масса, кг, не более
Средний срок службы прибора, не менее, лет
Наработка на отказ при вероятности безотказной работы 0,8, не менее, ч
Таблица 1. Пределы допускаемой абсолютной погрешности измерений
| Наименование измеряемого параметра | Пределы допускаемой абсолютной погрешности измерения: | |
| Основная | В рабочих условиях эксплуатации | |
| ТЭДС, мВ | ±(0,006 + 4-10-5-|М)* | ±(0,012 + 4-10-5-М) |
| Сопротивление, Ом | ±(0,006 + 4-10-5-|Я|)** | ±(0,012 + 4-10-5-|Я|) |
| Температура с применением ТС с ИСХ ТС: - в диапазоне от 0°С до 100°С, °С - в диапазонах ниже 0°С до минус 50°С и свыше 100 °С до 200 °С, °С | ± 0,05 ± 0,1 | ± 0,1 ± 0,1 |
| Температура без учета погрешности ТС, °С | ± (0,03 + 0,0002 | 11)*** | ± (0,06 + 0,0002| 11) |
| Температура с применением ТС: класса допуска АА - в диапазоне температур свыше минус 50° до 700°С, °С - в диапазоне температур от минус 145° до минус 50°С, °С | ±(0,13+0,0019-|ф ±(0,15+0,0021-|ф | ±(0,16+0,0019-И) ±(0,18+0,0021-И) |
| Наименование измеряемого параметра | Пределы допускаемой абсолютной погрешности измерения: | |
| Основная | В рабочих условиях эксплуатации | |
| класса допуска А - в диапазоне температур свыше минус 50° до 700°С, °С - в диапазоне температур от минус 145° до минус 50°С, °С | ±(0,18+0,0022-|t|) ±(0,20+0,0024-|t|) | ±(0,21+0,0022-|t|) ±(0,23+0,0024-|t|) |
| класса допуска В - в диапазоне температур свыше минус 50° до 700°С, °С - в диапазоне температур от минус 145° до минус 50°С, °С | ±(0,33+0,0052-|t|) ±(0,35+0,0054-|t|) | ±(0,36+0,0052-|t|) ±(0,38+0,0054-|t|) |
| класса допуска С - в диапазоне температур свыше минус 50° до 700°С, °С - в диапазоне температур от минус 145° до минус 50°С, °С | ±(0,63+0,01-|t|) ±(0,65+0,01-|t|) | ±(0,66+0,01-|t|) ±(0,68+0,01-|t|) |
| Температура с применением ТП с ИСХ: | ||
| типа S | ||
| - от минус 50°С до 0°С | ±( 1,0 + 2,05-10-3-t) | ±( 1,2 + 2,05-10-3-t) |
| - свыше 0°С до 140°С | ±(1,0 - 2,05-10-3-t) | ±(1,2 - 2,05-10-3-t) |
| - свыше 140°С до 1768°С | ±0,7 | ±0,9 |
| типа B | ||
| - от 250°С до 449 °С | ±( 2,5 - 0,004-t) | ±(2,7 - 0,004-t) |
| - свыше 449°С до 1820 °С | ±0,7 | ±0,9 |
| типа L | ||
| - от минус 200°С до минус 15.8°С | ±0,7 | ±0,9 |
| - свыше минус 15.8°С до 0°С | ±(1,0 +18,987- 10-3-t) | ±(1,2 +18,987- 10-3-t) |
| - свыше 0°С до 15.5°С | ±(1,0-19,42-10-3-t) | ±(1,2-19,42- 10-3-t) |
| - свыше 15.5°С до 800°С | ±0,7 | ±0,9 |
| типа K | ||
| - от минус 200°С до минус 25.9°С | ±0,7 | ±0,9 |
| - свыше минус 25.9°С до 0°С | ±(1,0+11,6- 10-3-t) | ±(1,2+11,6- 10-3-t) |
| - свыше 0°С до 25.0°С | ±(1,0-12,0-10-3-t) | ±(1,2—12,0- 10-3-t) |
| - свыше 25.0°С до 1372°С | ±0,7 | ±0,9 |
| типа N | ||
| - от минус 200°С до минус 39.1°С | ±0,7 | ±0,9 |
| - свыше минус 39.1°С до 0°С | ±(1,0+7,673-10-3-t) | ±(1,2+7,673 -10-3-t) |
| - свыше 0°С до 37.7°С | ±(1,0-7,96- 10-3-t) | ±(1,2-7,96-10-3-t) |
| - свыше 37.7°С до 1300°С | ±0,7 | ±0,9 |
| типа T | ||
| - от минус 200°С до минус 26.6°С | ±0,7 | ±0,9 |
| - свыше минус 26.6°С до 0°С | ±(1,0+11,278- 10-3-t ) | ±(1,2+11,278- 10-3-t ) |
| - свыше 0°С до 25.2°С | ±(1,0-11,905- 10-3-t) | ±(1,2—11,905- 10-3-t) |
| - свыше 25.2°С до 400°С | ±0,7 | ±0,9 |
| типа J | ||
| - от минус 210°С до минус 20°С | ±0,7 | ±0,9 |
| - свыше минус 20°С до 0°С | ±(1,0+14,925- 10-3-t ) | ±(1,2+14,925- 10-3-t ) |
| - свыше 0°С до 19.6°С | ±(1,0-15,310- 10-3-t) | ±(1,2—15,310- 10-3-t) |
| - свыше 19.6°С до 1200°С | ±0,7 | ±0,9 |
| типа M | ||
| - свыше минус 200°С до минус 24°С | ±0,7 | ±0,9 |
| - свыше минус 24°С до 0°С | ±(1,0+12,448- 10-3-t ) | ±(1,2+12,448- 10-3-t ) |
| - свыше 0°С до 23 °С | ±(1,0-13,160-10-3-t) | ±(1,2—13,160- 10-3-t) |
| - свыше 23°С до 100°С | ±0,7 | ±0,9 |
| Температура с применением ТП с НСХ по ГОСТ Р 8.585-2001 без учета погрешности ТП: | ||
| Наименование измеряемого параметра | Пределы допускаемой абсолютной погрешности измерения: | |
| Основная | В рабочих условиях эксплуатации | |
| тип S | ||
| - от -50 до 0°С | ±(1,0+2,734-10-3-t) | ±(1,2+2,734-10-3-t) |
| - свыше 0°С до 146,3 °С | ±(1,0-2,734-10-3-t) | ±(1,2-2,734-10-3-t) |
| - свыше 146,3°С до 1768 °С | ±0,6 | ±0,8 |
| тип B | ||
| - от 250°С до 449 °С | ±(2,2-0,004-t ) | ±(2,4-0,004-t ) |
| - свыше 449°С до 1820 °С | ±0,4 | ±0,6 |
| тип L | ||
| - от минус 200°С до 800 °С | ±0,3 | ±0,5 |
| тип K | ||
| - от минус 270°С до 1372 °С | ±0,3 | ±0,5 |
| тип N | ||
| - от минус 270°С до 1300 °С | ±0,6 | ±0,8 |
| тип T | ||
| - от минус 270°С до 400°С | ±0,3 | ±0,5 |
| тип J | ||
| - от минус 210°С до 1200 °С | ±0,3 | ±0,5 |
| тип M | ||
| - от минус 200°С до 100 °С | ±0,4 | ±0,6 |
| тип S, без компенсации температуры свободных концов | ||
| - от минус 50°С до 1768 °С | ±0,5 | ±0,7 |
| Примечание: | ||
| - где U - измеряемая ТЭДС, мВ | ||
| - где R - измеряемое сопротивление, Ом | ||
| - где t - измеряемая температура, °С | ||
Знак утверждения типа наносят на лицевую панель измерителя методом наклейки, на руководство по эксплуатации и паспорт - типографским способом.
Комплектность соответствует указанной в таблице 3. Таблица 3.
| Обозначение | Наименование | Кол-во | Примечание |
| ИШВЖ 030 1 | «Термоизмеритель ТМ-12м.2» | 1 | Модификация уточняется при заказе |
| ИШВЖ 030 2 | «Термоизмеритель ТМ-12м.4» | ||
| ИШВЖ 030 3 | «Термоизмеритель ТМ-12м.5» | ||
| Комплект запасных частей и принадлежностей - Вставка плавкая ВП2Б-1В 0,25 А | 2 | ||
| - Шнур сетевого питания | 1 | ||
| - Кабель для связи через интерфейс RS-232C | 1 | По запросу | |
| - Кабель для связи через интерфейс USB | |||
| - Компакт-диск с дополнительным программным обеспечением в соответствии с методикой измерений ФР.1.32.2011.10456 | 1 | По запросу | |
| ИШВЖ.030.07 | - Коммутатор | 2 | Для модификации «Термоизмеритель ТМ-12м.4» |
| Обозначение | Наименование | Кол-во | Примечание |
| ИШВЖ.030.08 | - Коммутатор | 2 | Для модификации «Термоизмеритель ТМ-12м.5» |
| - Клеммная колодка | 12 | ||
| - Кабель связи измерителя с коммутатором | 2 | Суммарная длина двух кабелей не превышает 100 м | |
| - Разъем заглушка | 1 | ||
| - Термометры сопротивления с НСХ 100П или Pt100 по ГОСТ 6651 | 12 | Тип и конструктивное исполнение термометров сопротивления уточняется при заказе | |
| ИШВЖ.030 | Комплект эксплуатационных документов ИШВЖ.030 | 1 | |
| 004-30007-2012 | Измеритель температуры многоканальный прецизионный «Термоизмеритель ТМ-12м». Методика поверки | 1 |
осуществляется в соответствии с методикой поверки 004-30007-2012 «Измеритель температуры многоканальный прецизионный «Термоизмеритель ТМ-12м». Методика поверки». Основные средства поверки:
- термометр сопротивления платиновый вибропрочный эталонный ПТСВ-1-2 2-го разряда, диапазон от минус 50°С до 230°С;
- мультиметр «Agilent 34401А», погрешность измерения напряжения постоянного тока 0,003 %, в диапазоне от 0 до 1 В, погрешность измерения сопротивления 0,003 % в диапазоне от 0 до 1 кОм;
- компаратор Р3017, кл.т. 0,0001, диапазон от 0 до 10 В;
- магазин сопротивлений Р4831, погрешность ±(0,02+2-10-6-^изм/К.ном-1)), диапазон до 111111,1 Ом.
Нормативные и технические документы, устанавливающие требования к измерителю температуры многоканальному прецизионному «Термоизмеритель ТМ-12м»
1. ГОСТ 8.558-2009. Государственная поверочная схема для средств измерения температуры.
2. ГОСТ 6651-2009. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
3. ГОСТ Р 8.585-2001. Термопары. Номинальные статистические характеристики преобразования.
4. Технические условия ТУ 4211-030-39120772-2012. «Измеритель температуры многоканальный прецизионный «Термоизмеритель ТМ-12м».
Выполнение работ по оценке соответствия продукции и иных объектов в соответствии с законодательством Российской Федерации в сфере технического регулирования.
