| Номер в госреестре | 51629-12 |
| Наименование СИ | Видеоэндоскопы измерительные |
| Обозначение типа СИ | OLYMPUS IPLEX FX |
| Изготовитель | "Olympus Corporation (Industrial Business Division)", Япония |
| Год регистрации | 2012 |
| Срок свидетельства | 29.10.2017 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Видеоэндоскопы измерительные OLYMPUS IPLEX FX (далее по тексту - видеоэндоскопы) предназначены для измерений линейных размеров поверхностных дефектов типа трещин, забоин, прогаров, коррозии и т.п. при проведении визуального обследования объектов и деталей в труднодоступных местах различных механизмов, машин и оборудования, в том числе в водной среде.
Видеоэндоскоп измерительный OLYMPUS IPLEX FX состоит из системного блока IPLEX FX, связанного с ним универсальным кабелем блока управления, оптического адаптера, сменного зонда IPLEX FX. На системном блоке имеется жидкокристаллический монитор и панель управления. Сменный зонд обеспечивает удобный доступ в зону осмотра. Выпускаются три варианта наружных диаметров сменных зондов IPLEX FX - 6,2 мм, 6,0 мм, 4,0 мм. Адаптеры для эндоскопов выпускаются для прямого, бокового, а также для стереоскопических измерений.
В видеоэндоскопах используется стереоскопический принцип трехмерных измерений дефектов в широком диапазоне углов обзора. В режиме измерений Multi и режиме отображения зон максимально допустимого размера повреждений Offset, видеоэндоскоп осуществляет восемь способов оценки размеров найденных дефектов.

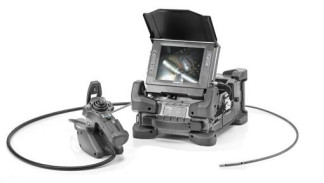

На рисунке 1 показан внешний вид видеоэндоскопа измерительного OLYMPUS IPLEX FX, а на рисунке 2 показаны место пломбировки корпуса видеоэндоскопа для предотвращения несанкционированного доступа и место нанесения наклейки.
Видеоэндоскоп имеет программное обеспечение (ПО) со следующими идентификационными данными:
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Программа обработки данных | update.bin | Версия 1.03 | R5-1.03-04-2.01 | CRC-32 |
Метрологически значимая часть ПО прошита во внутренней памяти видеоэндоскопа и защищена кодом производителя. При работе с видеоэндоскопом пользователь не имеет возможности влиять на процесс расчета и не может изменять полученные в ходе измерений данные. Вследствие этого ПО не оказывает влияния на метрологические характеристики видеоэндоскопа. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
| Диапазон измерений линейных размеров дефектов, мм: | глубина (высота) | от 0,1 до 8,0 |
| длина | от 0,1 до 15,0 | |
| Пределы допускаемой относительной погрешности измерений линейных размеров дефектов, % | 10 | |
| Электрическое питание - источника постоянного тока напряжением, В - через штатный сетевой адаптер переменный ток частотой (50,0 ± 0,4) Гц напряжением, В | 14,8 от 100 до 240 | |
| Номинальный электрический ток, потребляемый видеоэндоскопом от сети переменного тока, не более, мА | 2600 | |
| Пиковое значение потребляемого тока, не более, А | 3 |
| Рабочие условия эксплуатации | |
| системный блок: | |
| - температура воздуха, °С | от минус 21 до плюс 49 |
| -относительная влажность, % | от 15 до 90 |
| сменный зонд: | |
| - температура воздуха, °С | от минус 21 до плюс 100 |
| -относительная влажность, % | от 15 до 90 |
| Габаритные размеры, не более, мм | |
| системный блок | 250 х 160 х 285 |
| сменный зонд | 311 х 93 х 192 |
| Масса, не более, кг | |
| системный блок | 4,9 |
| сменный зонд | 0,75 |
Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским методом.
| Наименование | Количество |
| Системный блок (IV8000-2) | 1 |
| Сменный зонд | 1 |
| Карта памяти для записи (карта памяти CF) | 1 |
| Адаптер переменного тока | 1 |
| Кейс для оптического адаптера | 1 |
| USB-устройство для чтения/записи карт памяти | 1 |
| Диск с ПО для IPLEX FX (IPLEX VIEWER PLUS) | 1 |
| Плечевой ремень | 1 |
| Держатель кейса для оптического адаптера | 1 |
| Кейс для переноски | 1 |
| Руководство по эксплуатации | 1 |
| Методика поверки «Видеоэндоскоп измерительный OLYMPUS IPLEX FX. Методика поверки» | 1 |
осуществляется в соответствии с документом МП 51629-12 «Видеоэндоскоп измерительный OLYMPUS IPLEX FX. Методика поверки», утвержденным ГЦИ СИ ФГУП «ВНИИМС» в апреле 2012 г. и включенной в комплект поставки.
Основные средства поверки: меры длины концевые плоскопараллельные набор №3, разряд 3, КТ2, ГОСТ 9038-90; пластина плоская стеклянная ПИ-120 КТ2 ГОСТ 2923-75.
Сведения о методах измерений приведены в руководстве по эксплуатации видеоэндоскопа измерительного OLYMPUS IPLEX FX.
Нормативные и технические документы, устанавливающие требования к видеоэндоскопам измерительным OLYMPUS IPLEX FX
Техническая документация фирмы Olympus Corporation (Industrial Business Division).
Осуществление работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
| Зарегистрировано поверок | 27 |
| Поверителей | 8 |
| Актуальность данных | 18.09.2024 |
