| Номер в госреестре | 51637-12 |
| Наименование СИ | Трансформаторы напряжения |
| Обозначение типа СИ | TJC |
| Изготовитель | "ABB s.r.o.", Чехия |
| Год регистрации | 2012 |
| Срок свидетельства | 21.08.2027 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы напряжения TJC (далее - трансформаторы) предназначены для передачи сигнала измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты.
Трансформаторы напряжения TJC заземляемые однофазные с литой изоляцией могут иметь одну или две вторичные обмотки. Первичные и вторичные обмотки залиты эпоксидной смолой. Эпоксидное литье выполняет одновременно функции изолятора и несущей конструкции.
Принцип действия трансформаторов заключается в преобразовании напряжения промышленной частоты в напряжения для измерения, а также для обеспечения гальванического разделения измерительных приборов от цепи высокого напряжения.
Выводы первичных обмоток трансформаторов напряжения TJC расположены на верхней части корпуса.
Зажимы вторичных обмоток расположены на литом выступе корпуса и закрываются прозрачной пластмассовой пломбируемой крышкой.
Основание трансформаторов снабжено металлической опорной плитой, вмонтированной в диэлектрический корпус. Для крепления трансформатора на месте эксплуатации в опорной плите изготовлены 4 отверстия.

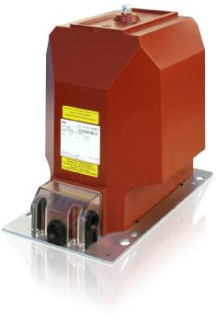

Внешний вид трансформаторов напряжения приведен на рис.1-5.
Трансформаторы напряжения TJC имеют следующие модификации: TJC 4, TJC 4.C, TJC 5, TJC 6, TJC 7 и TJC 7.1.
| Наименование характеристик | Модификации трансформаторов напряжения | |||
| TJC 4, TJC 4.C | TJC 5 | TJC 6 | TJC 7; TJC 7.1 | |
| Класс напряжения по ГОСТ 1516.3-96, кВ | 3; 6; 10 | 10 и 15 | 3; 6; 10; 15; 20 | 3; 6; 10; 15; 20; 24; 27; 35 |
| Номинальное напряжение первичной обмотки, кВ | 3/V3; 3,3/V3; 6/V3; 6,3/V3; 6,6/V3; 6,9/V3; 10/V3; 10,5/V3; 11/V3 | 10/V3; 10,5/V3; 11/V3; 13,8/V3; 15/V3; 15,75/V3 | 3/V3; 3,3/V3; 6/V3; 6,3/V3; 6,6/V3; 6,9/V3; 10/V3; 10,5/V3; 11/V3; 13,8/V3; 15/V3; 15,75/V3; 18/V3; 20/V3; 22/V3 | 3/V3; 3,3/V3; 6/V3; 6,3/V3; 6,6/V3; 6,9/V3; 10/V3; 10,5/V3; 11/V3; 13,8/V3; 15/V3; 15,75/V3; 18/V3; 20/V3; 22/V3; 24/V3; 27/V3; 27,5; 35/V3 |
| Номинальное напряжение основной вторичной обмотки, В | 100; 100/V3 или 110/V3 | |||
| Номинальное напряжение дополнительной вторичной обмотки, В | 100; 100/3 ил 110/3 | |||
| Номинальная частота, Гц | 50, 60 | |||
| Классы точности основной вторичной обмотки (I) | 0,2; 0,5; 1 | |||
| Классы точности основной вторичной обмотки (II) | 3Р; 6Р | |||
| Класс точности дополнительной вторичной обмотки | 6Р | |||
| Номинальная мощность основной вторичной обмотки, В-А | 2,5; 5; 7,5; 10; 15; 20; 25; 30; 35; 40; 45; 50; 60; 75; 100; 150; 200; 300 | |||
| Номинальная мощность дополнительных вторичных обмоток, В-А | 2,5; 5; 7,5; 10; 15; 20; 25; 30; 35; 40; 45; 50; 60; 75; 100; 150; 200; 300 | |||
| Г абаритные размеры, не более, мм | 338x220x148 | 352x282x178 | 450x441x250 393x324x250 | |
| Масса, не более, кг | 20 | 38 | 50 | |
Знак утверждения типа наносится на табличку трансформаторов методом наклейки и на паспорт типографским способом.
Трансформатор напряжения (серия и исполнение по заказу) - 1 шт.
Паспорт - 1 экз.
Осуществляется в соответствии с ГОСТ 8.216-2011 «Трансформаторы напряжения. Методика поверки».
Основные средства поверки:
- трансформаторы напряжения измерительные лабораторные НЛП-15, НЛЛ-35 (кл. т. 0,05), прибор сравнения КНТ-03 (± 0,001 %; ± 0,1 мин); магазин нагрузок МР3025 (± 4 %).
приведены в соответствующем разделе паспорта.
Нормативные и технические документы, устанавливающие требования к трансформаторам напряжения TJC
ГОСТ 1983-2001 «Трансформаторы напряжения. Общие технические условия».
ГОСТ 8.216-88 «ГСИ. Трансформаторы напряжения. Методика поверки»
Техническая документация фирмы-изготовителя.
