| Номер в госреестре | 51640-12 |
| Наименование СИ | Установки измерительные |
| Обозначение типа СИ | Т-ГЗУ |
| Изготовитель | ООО "Завод нефтегазового оборудования "ТЕХНОВЕК", г.Воткинск |
| Год регистрации | 2012 |
| Срок свидетельства | 29.10.2017 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
Установки измерительные типа «Т»-ГЗУ предназначены для измерения массового расхода и массы сырой нефти, объемного расхода и объема свободного нефтяного газа, приведенного к нормальным условиям, массового расхода и массы сепарированной нефти без учета воды, а также индикации, архивирования и передачи результатов измерений и аварийных сигналов на диспетчерский пункт нефтяного промысла.
Принцип действия установки основан на измерении счетчиками-расходомерами массовыми параметров потока продукции нефтяной скважины. При подаче на вход установки продукции нефтяной скважины (газожидкостной смеси) установка обеспечивает попеременное наполнение сепаратора жидкостью и его опорожнение, при этом расходомеры-счетчики жидкости и газа регистрируют текущие значения измеряемых параметров расхода, массы и объема, влагомер регистрирует текущее содержание воды в жидкости. Контроллер обрабатывает информацию от средств измерений, индицирует ее на дисплее и выдает информацию на интерфейсный выход согласно протоколу обмена.
В состав установки входят:
- блок технологический (далее - БТ);
- блок аппаратурный (далее - БА).
БТ предназначен для размещения, укрытия и обеспечения условий для нормальной работы средств измерений и установленного в нем, технологического оборудования:
- счетчиков-расходомеров массовых Micro Motion модификаций F, CMF (Госреестр № 45155-10);
- влагомера нефти поточного ПВН-615.001 (Госреестр № 39100-08) или влагомера сырой нефти ВСН-ПИК (Госреестр № 38121-08);
- датчиков давления МС2000 (Госреестр № 17974-11) или датчиков давления Метран-55 (Госреестр №18375-08);
- датчиков давления МС3000 (Госреестр №29580-10) или датчиков давления Метран-150 (Госреестр №32854-09);
- термопреобразователей с унифицированным выходным сигналом Метран-270-Ех (Госреестр № 21968-11) или термопреобразователей с унифицированным выходным сигналом Метран-2700 (Госреестр № 38548-08);
- сепаратора, служащего для сепарации газа от жидкости (сырой нефти), оснащенного автоматической системой регулирования уровня жидкости;
- переключателя скважин многоходового (далее - ПСМ);
- трубопроводной обвязки, служащей для соединения входов установки с входом сепаратора через ПСМ, и выходов сепаратора (жидкостной и газовой линии) - с выходным коллектором;
- системы отопления и вентиляции.
БА предназначен для размещения, укрытия и обеспечения условий для нормальной работы устанавливаемого в нем оборудования:
- контроллера КСИ-5130 (Госреестр №47408-11);
- шкафа силового для питания установки, систем отопления, освещения и вентиляции;
- шкафа вторичного оборудования (с газоанализатором и пожаро - охранной сигнализацией).
Пломбы предприятия - изготовителя способом давления на специальную мастику наносятся в указанное на рисунке место для предотвращения доступа к контроллеру и электронным частям установки.

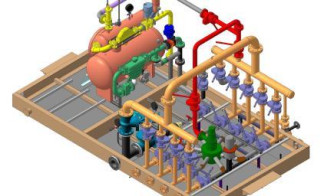

Блок технологический Блок аппаратурный
На рисунке 2 приведены схемы пломбировки и обозначение мест для нанесения пломб в целях предотвращения несанкционированной настройки и вмешательства.
Место установки пломбы на шкаф контроллера
Программное обеспечение установок измерительных «Т»-ГЗУ обеспечивает сбор, учет, хранение и передачу информации о количестве извлекаемых из недр нефти и нефтяного газа и их параметров. Система контроля и управления состоит из контроллера и сенсорной ЖК панели установленных в шкафу управления.
Идентификационные данные программного обеспечения (далее - ПО) установок измерительных «Т»-ГЗУ приведены в таблице 1:
| Наименование ПО | Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| Управляющая программа контроллера ГЗУ | GZU TV. HEX | 10 | 0xF7AD | CRC-16 |
Уровень защиты программного обеспечения установок измерительных «Т»-ГЗУ от преднамеренных и непреднамеренных изменений соответствует уровню «С»> по МИ 32862010 «Рекомендация. Проверка защиты программного обеспечения и определение ее уровня при испытаниях средств измерений в целях утверждения типа». Примененные специальные средства защиты в достаточной мере исключают возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой части ПО и измеренных (вычисленных) данных.
Таблица 2 - Основные технические характеристики установки измерительной типа «Т»-ГЗУ.
| п/п | Характеристики | Параметры |
| 1 | Рабочее давление, МПа (кгс/см2), не более | 4 (40) |
| 2 | Температура измеряемой жидкости, °С | от плюс 5 до плюс 70 |
| 3 | Плотность жидкости, кг/м3 | от 700 до 1100 |
| 4 | Максимальное значение содержания газа в жидкости в нормальных условиях (газовый фактор), н. м3/т | 150 |
| 5 | Обводненность сырой нефти, %, не более | 99 |
| 6 | Диапазон измерения расхода жидкости, т/сутки | от 2 до 3000 |
| 7 | Пределы допускаемой относительной погрешности установки при измерении: - массы и массового расхода сырой нефти, % - массы сырой нефти без учета воды при содержании воды в сырой нефти (в объемных долях): до 70 % от 70 % до 95 % - объема и объемного расхода газа приведенных к стандартным условиям, % | ± 2,5 ± 6 ± 15 ± 5 |
| 8 | Напряжение питания от сети переменного тока, В | 380 -38; 220 -23 |
| 9 | Потребляемая мощность, кВт, не более | 10 |
| 10 | Условия эксплуатации: Температура окружающего воздуха, °С Температура внутри блоков, °С Влажность окружающего воздуха, % Атмосферное давление, кПа | от минус 60 до плюс 40 от плюс 5 до плюс 35 от 30 до 80 от 84 до 106,7 |
| 11 | Габаритные размеры, мм, не более Блок технологически Блок аппаратурный | 9000х3200х3800 3100х3100х2600 |
| 12 | Масса установки, кг, не более Блок технологически Блок аппаратурный | 16000 2000 |
| 13 | Средняя наработка на отказ, ч, не менее | 30000 |
| 14 | Средний срок службы, лет, не менее | 20 |
наносится на табличках блока технологического и блока аппаратурного, а так же в центр титульных листов паспорта и руководства по эксплуатации, способами, принятыми на заводе -изготовителе.
Комплектность
Таблица 3 - Комплект поставки установок.
| № | Наименование | Обозначение | Кол-во | Примечание |
| 1 | Установка измерительная: Блок технологический Блок аппаратурный | «Т»-ГЗУ | 1 шт. | Исполнение по заказу потребителя |
| 2 | Установки измерительные типа «Т»-ГЗУ. Руководство по эксплуатации. | «Т» - ГЗУ.00.000 РЭ | 1 экз. | |
| 3 | Установки измерительные типа «Т»-ГЗУ. Паспорт | «Т» - ГЗУ.00.000 ПС | 1 экз. | |
| 4 | Инструкция. ГСИ. Установки измерительные типа «Т»-ГЗУ. Методика поверки. | «Т» - ГЗУ.00.000 МП | 1 экз. | |
| 5 | Комплект эксплуатационной документации на составные части установки | 1 компл. | ||
| 6 | Комплект монтажных частей | 1 компл. | ||
| 7 | Комплект запасных частей, инструмента и принадлежностей согласно ведомости ЗИП | «Т» - ГЗУ.00.000 ЗИ | 1 компл. |
осуществляется по документу МП 51640-12: «Инструкция. ГСИ. Установки измерительные типа «Т» - ГЗУ. Методика поверки, утвержденному ГЦИ СИ ФГУП ВНИИР 28 августа 2012 г. Основное поверочное оборудование:
- государственный первичный специальный эталон единицы массового расхода газожидкостных смесей ГЭТ 195-2011, диапазон расходов от 2 до 110 т/ч (для жидкости), от 0,1 до 250 м3/ч (для газа), суммарные неопределенности: расхода газа <0,38 %, расхода жидкости <0,46 %;
- цифровой прецизионный барометр DPJ 740 «Druck», диапазон измерений от 0,5 до 110 кПа, пределы абсолютной погрешности ±15 Па;
- термометр СП - 95, диапазон измерений от 10 до 35 °С, пределы абсолютной погрешности ± 0,2 °С;
- психометр МИДА - ДА-13П-01, с диапазоном измерений от 80 до 120 кПа; пределы погрешности ± 0,1 кПа.
Допускается использование других средств измерений с техническими характеристиками не хуже указанных.
Методы измерений содержатся в документе: «ГСИ. Количество нефти и нефтяного газа извлекаемых из недр. Методика измерений установками измерительными типа «Т»-ГЗУ.
Нормативные и технические документы, устанавливающие требования к установкам измерительным типа «Т»-ГЗУ
1 ГОСТ Р 8.618-2006 «Государственная поверочная схема для средств измерений объемного и массового расхода газа».
2 ГОСТ 8.510-2002 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений объема и массы жидкости».
3 ГОСТ Р 8.615-2005 ГСИ. Измерения количества извлекаемой из недр нефти и нефтяного газа. Общие метрологические и технические требования.
4 ТУ 3667-014-49652808-2009 Установки измерительные типа «Т»-ГЗУ. Технические
условия.
Выполнение работ по оценке соответствия промышленной продукции.
