| Номер в госреестре | 51644-12 |
| Наименование СИ | Устройства синхронизации времени |
| Обозначение типа СИ | УСВ-3 |
| Изготовитель | ЗАО ИТФ "Системы и технологии", г.Владимир; ООО Завод "Промприбор", г.Владимир |
| Год регистрации | 2012 |
| Срок свидетельства | 31.10.2017 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Устройства синхронизации времени УСВ-3 (далее - УСВ-3) предназначены для формирования синхросигналов 1 Гц и данных о текущих значениях времени и даты, синхронизированных по сигналам глобальных навигационных спутниковых систем (ГНСС) ГЛО-НАСС/GPS, передачи этих данных через последовательный интерфейс в автоматизированные информационно-измерительные системы, ПЭВМ.
УСВ-3 является функционально законченным изделием, конструктивно выполненным в виде двух блоков:
1) антенного блока (АБ) ГЛОНАСС/GPS на базе ГЛОНАСС/GPS приемников (МНП-М7, NV08C-CSM, либо аналогичных) со встроенной антенной, в полусферическом корпусе наружного исполнения;
2) блока питания и интерфейсов (БПИ), устанавливаемого в помещении с возможностью монтирования на DIN-рейку.
Принцип действия УСВ-3 заключается приеме сигналов ГНСС ГЛОНАСС/GPS, и формировании шкалы времени (НТВ) синхронизированной со шкалой времени UTC (SU).

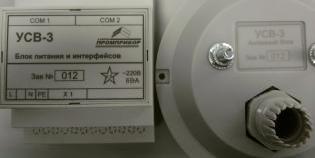

Внешний вид УСВ-3 приведен на рисунках 1, 2.
Рисунок 2
Места для размещения наименования СИ, заводского номера, даты выпуска и знака утверждения типа на БПИ находится на передней панели, а у АБ на нижней крышке.
Места для пломбирования от несанкционированного доступа и размещения наклеек на БПИ расположены на левой боковой стороне корпуса. У АБ пломба наклеивается на нижней крышке.
Наименование СИ, заводской номер, дата выпуска, знак утверждения типа наносятся на переднюю сторону корпуса БПИ (рисунок 3).
Значения метрологических и технических характеристик УСВ-3 приведены в таблице 1.
Таблица 1 - Метрологические и технические характеристики УСВ-3_
| Наименование параметра или характеристики | Значение характеристики |
| Частотный диапазон принимаемых сигналов ГНСС, МГц | 1575...1610 (L1) |
| Синхросигнал 1 Гц: - полярность - длительность, мс - уровень напряжения, В | отрицательная от 10 до 100 от минус 15 до минус 12 |
| Пределы допускаемой абсолютной погрешности временного положения фронта синхросигнала 1 Гц относительно шкалы времени UTC и UTC (SU), мкс | ± 100 |
| Габаритные размеры (длина х ширина х высота), мм, не более: - антенного блока - блока питания и интерфейсов | 150 х 150 х 100 180 х 80 х 80 |
| Масса, кг, не более: - антенного блока - блока питания и интерфейсов | 1.5 1.5 |
| Напряжение питания от сети переменного тока частотой (50 ± 1) Гц, В | 220 ± 22 |
| Потребляемая мощность, В-А, не более | 6 |
| Характеристики надёжности: - средняя наработка на отказ, ч - время восстановления, ч - срок службы, лет | 45000 2 15 |
| Рабочие условия эксплуатации: • антенного блока: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре 25 °С, % - степень защиты корпуса по ГОСТ 14254-96 • блока питания и интерфейсов: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре 25 °С, % - степень защиты корпуса по ГОСТ 14254-96 | от минус 40 до 70 до 100 IP66 от минус 25 до 60 98 IP32 |
Наименование СИ, тип, зав. №, дата изготовления, знак утверждения типа наносятся на переднюю панель корпуса БПИ УСВ-3 и нижнюю крышку АБ путем лазерной гравировки. В эксплуатационной документации знак утверждения типа наносится на титульные листы формуляра и руководства по эксплуатации.
Комплектность УСВ-3 приведена в таблице 2. Таблица 2 - Комплектность УСВ-3
| № п/п | Наименование | Обозначение | Кол- во | Примечание |
| 1 | Антенный блок с крепёжными элементами | ВЛСТ 240.00.000/01 | 1 шт. | |
| 2 | Блок питания и интерфейсов | ВЛСТ 240.00.000/02 | 1 шт. | |
| 3 | Кронштейн крепления | - | 1 шт. | |
| 4 | Кабель связи антенного блока с блоком питания и интерфейсов | 1 шт. | 30 м | |
| 5 | Кабель для поверки | ВЛСТ 240.01.000 | 2 шт | (по заказу) |
| 6 | Формуляр | ВЛСТ 240.00.000 ФО | 1 шт. | На бумажном носителе |
| 7 | Методика поверки | ВЛСТ 240.00.000 МП | 1 шт. | На бумажном носителе |
| 8 | Руководство по эксплуатации | ВЛСТ 240.00.000 РЭ | 1 шт. | На бумажном носителе или на CD |
осуществляется в соответствии с документом «Инструкция. Устройства синхронизации времени УСВ-3. Методика поверки. ВЛСТ.240.00.000МП», утвержденным руководителем ГЦИ СИ ФГУП «ВНИИФТРИ» в 2012 г.
Основные средства поверки:
- устройство синхронизации времени УСВ-2 (Рег. № 46681-10), пределы допускаемой абсолютной погрешности синхронизации ± 10 мкс;
- частотомер электронно-счетный вычислительный Ч3-64/1 (Рег. № 9135-83), диапазон измерений интервалов времени от 0,01 мкс до 210 с, пределы допускаемой абсолютной погрешности измерений длительности ± 0,01 мкс;
- осциллограф цифровой TDS1012B, рег. № 32618-06, пределы допускаемой относительной погрешности измерений амплитуды ± 3 %.
Устройство синхронизации времени УСВ-3. Руководство по эксплуатации. ВЛСТ240.00.000РЭ.
Нормативные документы, устанавливающие требования к устройствам синхронизации времени УСВ-3
14254-96 Степени защиты, обеспечиваемые оболочками (код IP).
ГОСТ 8.129-99 ГСИ. Государственная поверочная схема для средств измерений времени и частоты.
Устройства синхронизации времени УСВ-3. Технические условия. ТУ 4280-00310485056-12.
Осуществление деятельности при выполнении государственных учетных операций.
Заявитель
Общество с ограниченной ответственностью Завод «Промприбор», г. Владимир 600007, г. Владимир, ул. Северная, дом 1 А Телефон/факс: (4922) 53-33-77, 53-86-10, 52-40-17
| Зарегистрировано поверок | 157 |
| Поверителей | 23 |
| Актуальность данных | 18.11.2024 |
