| Номер в госреестре | 51673-12 |
| Наименование СИ | Трансформаторы напряжения |
| Обозначение типа СИ | НКФ-220-58У1 |
| Изготовитель | П/я Р-6077 (завод высоковольтной аппаратуры), Украина, г.Запорожье |
| Год регистрации | 2012 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Трансформаторы напряжения НКФ-220-58У1 Назначение средства измерений
Трансформаторы напряжения НКФ-220-58У1 (далее трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты.
Трансформаторы относятся к классу измерительных преобразователей. Принцип действия трансформаторов основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности.
Трансформаторы заземляемые, однофазные, имеют одну первичную обмотку, одну основную вторичную обмотки и одну дополнительную вторичную обмотку. Обмотки изолированы бумажно-масляной изоляцией и помещены в заполненный маслом объем. Внутри фарфоровой покрышки трансформатора на металлическом цоколе установлена активная часть, которая представляет собой двустержневой магнитопровод с обмотками на каждом стержне.

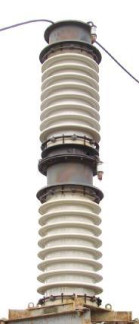

НКФ-220-58У1
Таблица 1- Метрологические и технические характеристики трансформаторов напряжения
| Характеристика | Значение | ||
| Номинальное напряжение первичной обмотки, В | 150000/V3 | ||
| Номинальное напряжение основной вторичной обмотки, В | 100/V3 | ||
| Номинальное напряжение дополнительной вторичной обмотки, В | 100 | ||
| Класс точности основной вторичной обмотки | 0,5 | 1 | 3 |
| Номинальная мощность основной вторичной обмотки, В-А | 400 | 600 | 1200 |
| Класс точности дополнительной вторичной обмотки | 3 | ||
| Номинальная мощность дополнительной вторичной обмотки, В-А | 1200 | ||
| Предельная мощность, В • А | 2000 | ||
| Номинальная частота переменного тока, Гц | 50 | ||
| Схема и группа соединения обмоток | 1/1/1-0-0 | ||
| Габаритные размеры, мм, (длинахширинахвысота) | 1040х1040х3300 | ||
| Масса трансформатора, не более, кг | 1288 | ||
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | У1 | ||
Знак утверждения типа наносится методом трафаретной печати на табличку технических данных трансформатора и типографским способом на титульный лист паспорта.
Таблица 2 - Комплектность трансформаторов напряжения НКФ-220-58У1
| № п/п | Наименование изделия |
| 1 | Трансформатор напряжения НКФ-220-58У1 зав. №№ 21641, 23972, 24173, 24174, 24178, 24183, 24184, 24197 |
| 2 | Эксплуатационная документация (Техническое описание и инструкция по эксплуатации, совмещенные с паспортом) |
осуществляется по ГОСТ 8.216-88 «ГСИ. Трансформаторы напряжения. Методика поверки».
Основные средства поверки: делитель напряжения ДН-220пт (пределы допускаемой основной погрешности по напряжению + 0,1%); прибор для измерения электроэнергетических величин и показателей качества электрической энергии «Энергомонитор-3.3Т» (пределы допускаемой основной погрешности по напряжению + 0,1%).
Сведений нет.
Нормативные и технические документы, устанавливающие требования к трансформаторам напряжения НКФ-220-58У1
- «осуществлении торговли и товарообменных операций...»;
- «выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям».
| Зарегистрировано поверок | 24 |
| Поверителей | 4 |
| Актуальность данных | 18.09.2024 |
