Трансформаторы тока ТПЛ-НТЗ-10, 51678-12

Трансформаторы тока ТПЛ-НТЗ-10 (далее ╞ трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты класса напряжении 10 кВ.

Документы

Описание типа

Карточка СИ

Номер в госреестре	51678-12
Наименование СИ	Трансформаторы тока
Обозначение типа СИ	ТПЛ-НТЗ-10
Изготовитель	ООО "Невский Трансформаторный Завод "Волхов", г.Великий Новгород
Год регистрации	2012
Срок свидетельства	08.11.2017
МПИ (интервал между поверками)	8 лет
Стоимость поверки	Узнать стоимость
Описание типа	скачать

Назначение

Трансформаторы тока ТПЛ-НТЗ-10 (далее - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты класса напряжении 10 кВ.

Описание

Принцип действия трансформаторов тока основан на использовании явления электромагнитной индукции, т.е. на создании ЭДС переменным магнитным полем. Трансформаторы тока относятся к классу масштабных измерительных преобразователей электрических величин.

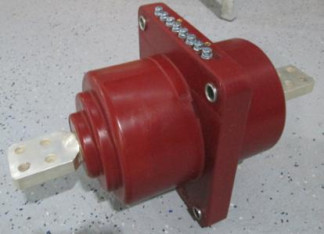

Трансформаторы тока ТПЛ-НТЗ-10 - проходные, с литой изоляцией, одноступенчатые.

Трансформаторы содержат магнитопроводы, первичную и вторичные обмотки, залитые эпоксидным компаундом, который формирует корпус трансформатора и защищает его внутренние части от механических повреждений и проникновения влаги.

Вторичные обмотки намотаны на отдельных магнитопроводах.

Выводы вторичных обмоток расположены на боковой поверхности трансформатора и имеют 3 варианта исполнения - «А», «В» и «С».

Трансформаторы с отпайками на вторичных обмотках имеют в своем обозначении букву «К».

Трансформаторы ТПЛ-НТЗ-10 выпускаются в восьми конструктивных исполнениях -

11, 12, 21, 22, 31, 32, 41, 42, отличающихся номинальным первичным током, расположением

контактов, габаритами и массой.

Выводы первичной обмотки выполнены под болты М12.

Выводы вторичных обмоток трансформаторов выполнены в виде винтов М6 и расположены в контактной коробке, закрепленной на фланце трансформатора и закрываемой съемной

изоляционной пломбируемой крышкой.

На трансформаторе имеется табличка с предупреждающей надписью о высоком напряжении на выводах разомкнутых вторичных обмоток и табличка технических данных.

Рабочее положение трансформаторов в пространстве - любое.

Трансформаторы относятся к не ремонтируемым и не восстанавливаемым изделиям.

Таблица 1 - Характеристики трансформаторов тока ТПЛ-НТЗ-10

Наименование параметра	Значение
Номинальное напряжение, кВ	10
Наибольшее рабочее напряжение, кВ	12
Номинальный первичный ток, А	От 5 до 2000
Номинальный вторичный ток, А	1; 5
Номинальная частота, Гц	50
Число вторичных обмоток	до четырех
Класс точности: - обмотки для измерений; - обмотки для защиты	0,2S; 0,2; 0,5S; 0,5 5Р;10Р
Номинальная вторичная нагрузка при cos ф = 0,8, В-А: - обмотки для измерений; - обмотки для защиты	От 5 до 30 От 10 до 60
Номинальная предельная кратность вторичных обмоток для защиты, Кном	От 10 до 30
Номинальный коэффициент безопасности приборов вторичных обмоток для измерений, КБном	От 5 до 20
Климатическое исполнение и категория размещения по ГОСТ 1515069	УХЛ2 в диапазоне рабочих температур от минус 60 до плюс 55 °С; Т2 в диапазоне рабочих температур от минус 10 до плюс 60 °С
Средний срок службы трансформатора, не менее, лет	30
Таблица 2 - Габаритные размеры и масса	трансформаторов тока ТПЛ-НТЗ-10

Конструктивное исполнение	Габаритные размеры, мм	Масса, кг
ТПЛ-НТЗ-10-11	414x222x250	25
ТПЛ-НТЗ-10-12	513x222x250	33
ТПЛ-НТЗ-10-21	294x222x250	25
ТПЛ-НТЗ-10-22	393x222x250	33
ТПЛ-НТЗ-10-31	414x222x250	19
ТПЛ-НТЗ-10-32	454x222x250	21
ТПЛ-НТЗ-10-41	256x222x250	18,5
ТПЛ-НТЗ-10-42	296x222x250	20,5

Знак утверждения типа

Знак утверждения типа наносится методом трафаретной печати на табличку технических данных трансформатора и типографским способом на титульные листы руководства по эксплуатации и паспорта.

Комплектность

Трансформатор тока Паспорт

1 шт.

1 экз.

согласно заказу.

Руководство по эксплуатации

Поверка

осуществляется по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».

Средства поверки: трансформатор тока измерительный лабораторный ТТИ-5000.5 (кл. т. 0,05); прибор сравнения КНТ-03 (± 0,001 %; ± 0,1 мин); магазин нагрузок МР 3027 (± 4 %).

Сведения о методах измерений

Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации.

Нормативные и технические документы, устанавливающие требования к трансформаторам тока ТПЛ-НТЗ-10

1. ГОСТ 7746-2001 Трансформаторы тока. Общие технические условия.

2. ГОСТ 8.550-86 ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока.

3. ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки.

4. ТУ 3414-002-30425794-2012 Трансформаторы тока ТПЛ-НТЗ-10. Технические условия.

Рекомендации к применению

- «осуществление торговли и товарообменных операций...»;

- «выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям».
