Генераторы сигналов высокочастотные Г4-202, Г4-204, 51688-12

Генераторы сигналов высокочастотные (ВЧ) Г4-202, Г4-204 (далее по тексту ╞ генераторы) предназначены для воспроизведения немодулированных колебаний, а также колебаний с различными видами модуляции и свипированием частоты в диапазоне частот от 2 до 17,85 ГГц.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	51688-12
Наименование СИ	Генераторы сигналов высокочастотные
Обозначение типа СИ	Г4-202, Г4-204
Изготовитель	АО "ФНПЦ "ННИПИ "Кварц" имени А.П. Горшкова", г. Нижний Новгород; АО "Нижегородское НПО им.М.В.Фрунзе", г.Нижний Новгород
Год регистрации	2012
Срок свидетельства	23.10.2022
МПИ (интервал между поверками)	1 год
Стоимость поверки	Узнать стоимость
Описание типа	скачать
Методика поверки	скачать

Назначение

Генераторы сигналов высокочастотные (ВЧ) Г4-202, Г4-204 (далее по тексту - генераторы) предназначены для воспроизведения смодулированных колебаний, а также колебаний с различными видами модуляции и свипированием частоты в диапазоне частот от 2 до 17,85 ГГц.

Описание

Конструктивно генератор состоит из блочного каркаса серии 482,6 мм (19 дюймов) международного стандарта МЭК 60297-2005 (редакция 2) и входящих в него плат и узлов.

По принципу действия генераторы представляют собой источники СВЧ колебаний с возможностью установки амплитудной, частотной и импульсной модуляции.

Система автоматической регулировки мощности (АРМ), которой охвачен тракт усиления мощности, обеспечивает установку калиброванного значения уровня мощности на выходе генераторов.

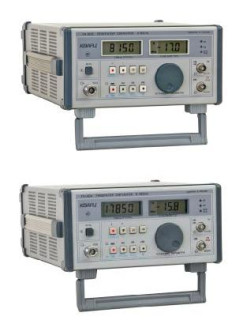

Внешний вид генераторов и место нанесения наклейки «Знак утверждения типа» приведены на рисунке 1. Места пломбировки от несанкционированного доступа приведены на

рисунке 2.

• - Место пломбировки от несанкционированного доступа

Рисунок 2

Наименование

программного

обеспечения

Идентификационное наименование программного обеспечения

Номер версии (идентификаци -онный номер) программного обеспечения

Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода)

Алгоритм вычисления цифрового идентификатора программного обеспечения

Программа

управления

Г4-202 Г4-204 v10.12

10.12

BABA

CRC16

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

Технические характеристики

Метрологические и технические характеристики генераторов приведены в таблице 2. Таблица 2

Наименование характеристики	Значение
Диапазон рабочих частот выходного сигнала, ГГц: - генератора Г4-202; - генератора Г 4-204	от 2,0 до 8,15 от 8,15 до 17,85
Пределы допускаемой относительной погрешности установки частоты в нормальных условиях, %	±0,45
Пределы дополнительной допускаемой относительной погрешности установки частоты в интервале рабочих температур или относительной влажности, %	±0,75
Уровень выходной мощности в режиме смодулированных колебаний при работе на согласованную нагрузку, дБм: Г4-202 Г 4-204	от минус 11 до 19 от минус 12,2 до 16
Пределы допускаемой относительной погрешности установки уровня выходной мощности в режиме НК при работе на согласованную нагрузку, в диапазоне рабочих частот, не более, дБ	±1,5
Диапазон установки девиации частоты в режиме ЧМ, МГц	от 0,1 до 25
Пределы допускаемой относительной погрешности установки девиации частоты при работе от внутреннего источника, %: при девиации до 1 МГц; при девиации свыше 1 МГц.	±15 ±20
Диапазон установки амплитудной модуляции, %	от 1 до 50
Пределы допускаемой относительной погрешности установки коэффициента амплитудной модуляции (М), %, при работе от внутреннего источника	±0,8 при М=3 % ±6,2 при М=30 % ±10,2 при М=50 %
Пределы допускаемой относительной погрешности установки длительности выходного ВЧ импульса в режиме ИМ, %	±20
Мощность, потребляемая от сети питания переменного тока, В-А, не более	60
Масса генератора, кг, не более	7,5
Габаритные размеры (Д х Ш х В), мм, не более	323х250х131
Рабочие условия эксплуатации: температура окружающей среды, °С относительная влажность воздуха при 25 °С, % атмосферное давление, кПа	от минус 10 до 50 до 98 от 630 до 800.

Знак утверждения типа

Знак утверждения типа наносится типографским способом на титульный лист эксплуатационной документации и на корпусе генератора в виде наклейки.

Комплект поставки включает:

- генератор Г4-202 (Г4-204) ЯНТИ.411653.015-01 (ЯНТИ.411653.018-01) - 1 шт.;

- руководство по эксплуатации ЯНТИ.410160.003 РЭ - 1 комплект;

- формуляр ЯНТИ.410160.003-01Ф0 - 1 шт.;

- комплект ЗИП «Г 4-ЗИП» - 1 шт.

Поверка

осуществляется по документу «Генераторы сигналов высокочастотные Г4-202, Г4-204. Руководство по эксплуатации. Поверка приборов. Часть 4. ЯНТИ.410160.003РЭ3», утвержденному руководителем ГЦИ СИ ФБУ «ГНМЦ Минобороны России» в 2012 г. и входящему в комплект поставки.

Основные средства поверки:

- частотомер электронно-счётный Ч3-66 (Рег. № 9273-85) (диапазон рабочих частот от 10 Гц до 37,6 ГГц, пределы допускаемой погрешности измерений частоты ± 1 • 10-7 fE);

- ваттметр поглощаемой мощности М3-22А (Рег. № 8749-82), (диапазон рабочих частот от 30 МГц до 53,6 ГГц, пределы допускаемой относительной погрешности измерений уровня мощности ± (6 - 25) %);

- измеритель модуляции вычислительный СК3-45 с блоком Я4С-104 (Рег. № 9331-94), (диапазон модулирующих частот от 0,02 до 200 кГц, диапазон несущих частот ЧМ: от 0,1 до 1000 МГц, АМ: от 0,1 до 500 МГц, пределы допускаемой относительной погрешности измерений коэффициента АМ ± 2 %);

ваттметр поглощаемой мощности М3-90 (Рег. № 11477-88), (диапазон измеряемой мощности от 10-7 до 10-2 Вт, пределы допускаемой относительной погрешности измерений мощности ± 6 % в диапазоне частот от 2,00 до 17,85 ГГц);

ваттметр поглощаемой мощности М3-93 (Рег. № 11480-88), (диапазон измеряемой мощности от от 10-3 до 1 Вт, пределы допускаемой относительной погрешности измерений мощности ± 6 % в диапазоне частот от 2,00 до 17,85 ГГц)

осциллограф универсальный двухканальный широкополосный С1-97 (Рег. № 746479), (полоса пропускания от 0 до 100 МГц, пределы допускаемой относительной погрешности измерений временных интервалов ± 4,0 %, входное сопротивление 50 Ом);

анализатор спектра С4-85 (Рег. № 24596-03), (диапазон частот от 100 Гц до 39,6 ГГц , пределы допускаемой относительной погрешности измерений частотных интервалов ± 0,005Побз);

генератор сигналов низкочастотный Г3-118 (Рег. № 8484-81), (диапазон частот от 0,05 до 100 кГц, уровень сигнала не менее 3 В);

генератор импульсов точной амплитуды Г5-75 (Рег. № 7767-80), (диапазоны амплитуд основных импульсов от 0,01 до 9,999 В, частота повторения импульсов 200 кГц, длительность импульсов от 0,0001 до 10 мс).

Сведения о методах измерений

ЯНТИ.410160.003 РЭ. «Генератор сигналов высокочастотный Г4-202, Г4-204. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к генераторам сигналов высокочастотным Г4-202, Г 4-204

ГОСТ 22261-94. «ГСИ. Средства измерений электрических и магнитных величин. Общие технические условия».

ГОСТ 9988-89 «ГСИ. Генераторы сигналов измерительные. Общие технические требования и методы испытаний»

Рекомендации к применению

Осуществление деятельности при выполнении работ по оценке соответствия объектов установленным законодательством Российской Федерации обязательным требованиям (разработке, ремонте и эксплуатации радиотехнических устройств, а также в качестве средств поверки радиоизмерительных приборов), в том числе в области обороны и безопасности государства).
