Газоанализатор Taurus 4001, 51704-12

Назначение

Газоанализатор Taurus 4001 предназначен для автоматического измерения массовой концентрации растворителя (в метановом или пропановом эквиваленте) в газовых средах.

Описание

Принцип действия газоанализатора Taurus 4001 основан на детектировании углеводородов с помощью пламенно-ионизационного детектора.

Конструктивно газоанализатор представляет из себя стационарный прибор, смонтированный в едином корпусе, который применяется для анализа содержания общего органического углерода (ТОС) в метановом или пропановом эквиваленте, и последующего вычисления содержания растворителя на основе этого показателя.

Автоматизированное управление с помощью микропроцессора работой прибора, обработкой и передачей результатов измерений позволяет использовать анализаторы для технологического процесса регенерации растворителей.

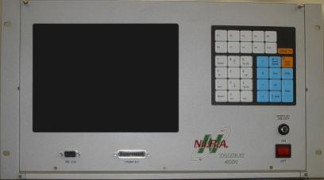

На лицевой панели анализатора расположена клавиатура для управления работой прибора, интерфейсы для подключения принтера и персонального компьютера, дисплей, на который может быть выведена необходимая информация о состоянии прибора, а также отображение диапазона измерений и текущего значения измеряемого содержания метана (пропана).

Цветной ЖК экран

Клавиатура

Параллельный порт

Блок

управления

Панель

регулировки

температур

Входы для газа и линий

Таблица 1

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню:

- «С» - для встроенной части ПО. Метрологическая часть ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.

Программное обеспечение не влияет на метрологические характеристики газоанализаторов.

Технические характеристики

Диапазон измерений, массовая концентрация

CH4    от 0 до 40 г/м3

CH4    от 0 до 100 г/м3

C3H8    от 0 до 150 мг/м

Пределы допускаемых значений погрешности измерений, приведенной к верхнему пределу диапазона измерений, %

CH4    ± 5

C3H8    ± 10

Потребляемая мощность, кВт, не более    5

Параметры питания, В    220 (+15)

Габаритные размеры, мм, не более    450х254х2080

Масса, кг, не более    20

Условия эксплуатации:

-    температура окружающей среды, оС    от 15 до 35

-    относительная влажность, %    от 20 до 80

Знак утверждения типа

Знак утверждения типа наносится на корпус газоанализатора способом наклейки и титульный лист руководства по эксплуатации типографским способом.

Комплектность

Газоанализатор Taurus 4001 - 1 шт. Руководство по эксплуатации - 1 экз. Методика поверки - 1 экз.

Комплект ЗИП - 1 компл.

Поверка

осуществляется по документу МП 51704-12 «Инструкция. Газоанализатор Taurus. Методика поверки», разработанному и утвержденному ГЦИ СИ ФГУП «ВНИИМС» "10" августа 2012 г. и входящему в комплект поставки.

Основные средства поверки: ГСО-ПГС № 3880-87, № 3886-87, № 3892-87 (CH4 - азот); ГСО-ПГС № 3892-87 (C3H8 - азот) по ТУ 6-16-2956-01.

Сведения о методах измерений

Руководство по эксплуатации на газоанализатор Taurus 4001.

Нормативные документы, устанавливающие требования к газоанализатору Taurus 4001

ГОСТ 8.578-2008 Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.

ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.

Техническая документация фирмы-изготовителя ”NEW INSTRUMENTS and RESEARCH for ANALYSIS S.r.l”, Италия.
