Газоанализаторы ОНИКС-МК, 51710-12

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Газоанализаторы ОНИКС-МК Назначение средства измерений

Газоанализаторы ОНИКС-МК предназначены для одновременного измерения объемных долей влаги, кислорода и водорода в азоте и инертных газах.

Описание

Принцип действия газоанализатора основан на комбинированном применении электрохимических первичных преобразователей, а именно кулонометрических чувствительных элементов влажности и твердоэлектролитного чувствительного элемента.

Газоанализатор представляет собой автоматический, цифровой, многофункциональный стационарный прибор непрерывного действия.

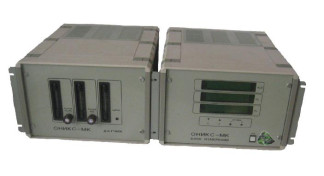

Конструктивно газоанализатор состоит из двух частей - датчика и блока измерений, соединяемых с помощью кабеля.

Технические характеристики

1.    Газоанализатор имеет диапазоны измерений объемной доли влаги, кислорода, водорода: от

0 до 5, от 5 до 50 и от 50 до 500 млн-1.

2.    Выходной сигнал 0-5 мА или 4-20 мА по каждому измеряемому компоненту.

3.    Пределы допускаемой основной приведенной погрешности (у0) равны:

-    ±10% для диапазона измерений 0-5 млн-1;

-    ±6% для диапазона измерений 5-50 млн-1;

-    ±4% для диапазона измерений 50-500 млн-1.

4.    Пределы допускаемой дополнительной погрешности газоанализатора, вызванной изменением температуры окружающего воздуха на каждые 10°С от температуры плюс (20±5)°С в диапазоне от плюс 5 до плюс 40, равны 0,5 у0.

5.    Пределы допускаемой дополнительной погрешности газоанализатора, вызванной изменением атмосферного давления на каждые 3,3 кПа от давления, при котором произведена настройка расхода газа через чувствительные элементы, в диапазоне от 84 до 106,7 кПа, равны

0,5уо.

6.    Пределы допускаемой дополнительной погрешности газоанализатора, вызванной изменением входного давления анализируемого газа на ±30 % от давления, при котором произведена настройка расхода газа через чувствительные элементы, в диапазоне от 30 до 200 кПа, равны

0,5уо.

7.    Вариация показаний газоанализатора при измерении ОД кислорода и водорода не более

0,25уо.

8.    Изменение основной приведенной погрешности газоанализатора за 7 суток непрерывной работы (стабильность газоанализатора) < 0,5уо.

9.    Время задержки и время установления показаний газоанализатора соответствуют значениям, приведенным в таблице 1.

Таблица 1

10.    Время прогрева газоанализатора не более 50 мин.

11.    Газовый канал газоанализатора герметичен при испытательном давлении 50 кПа (0,5 кгс/см2). Спад давления в газовой системе за 15 мин не более 2 кПа.

12.    Масса газоанализатора должна быть не более:

датчик - 16 кг;

блок измерений - 16 кг.

13.    Габаритные размеры блока измерений, датчика не более 380x240x420 мм.

14.    Электропитание - от сети 220В, 50 Гц.

15.    Потребляемая мощность не более 150 Вт.

16.    Давление анализируемого газа на входе в газоанализатор от 30 до 200 кПа (от 0,3 до 2,0

кгс/см2).

17.    Номинальный расход газа через чувствительные элементы при температуре окружающего воздуха плюс 20°С и атмосферном давлении 101,3 кПа (760 мм рт. ст.) 75 см /мин.

18.    Условия эксплуатации:

-    температура окружающей среды от плюс 5 до плюс 40°С;

-    атмосферное давление от 84 до 106 кПа (от 630 до 800 мм рт. ст.);

-    относительная влажность окружающего воздуха не более 80% при температуре плюс 35 °С.

Знак утверждения типа

Знак утверждения типа наносится на переднюю панель блока датчика методом сеткографии и на титульный лист эксплуатационной документации методом ксерокопирования.

Комплектность

В комплект поставки газоанализатора входит:

Газоанализатор ОНИКС-МК в составе:

-    датчик;

-    блок измерений;

-    комплект принадлежностей;

-    комплект запасных частей;

-    Руководство по эксплуатации 5К1.550.158 РЭ;

-    Методика поверки 5К1.550.158 ДП;

-    Аттестат методики выполнения измерения расхода газа 5К0.283.000 ДА.

По отдельному заказу газоанализатор, в зависимости от рабочих условий эксплуатации, может комплектоваться побудителем расхода газа, стабилизатором давления расхода газа типа УИРГ-Р с методикой выполнения измерений расхода газа.

Поверка

осуществляется по методике поверки 5К1.550.158 ДП, утвержденной ГЦИ СИ 20.06.2011г.

В перечень основного поверочного оборудования входят:

-    многопредельный микроамперметр, КТ 0,2, ГОСТ 8711-93 (3 шт.);

-    мегаомметр постоянного тока, КТ 1, 500 В ТУ 24-04-800-71;

-    манометр МО, КТ 0,4; 0-250 кПа (0-2,5 кгс/см2) ГОСТ 2405-88;

-    магазин сопротивлений Р33, КТ 0,1 ТУ 25-04-235-75 (2 шт.);

-    секундомер 0-60 с, 0-30 мин, КТ 3;

-    термометр с диапазоном измерений 0-50 °С, ценой деления 0,1 °С;

-    барометр-анероид с диапазоном измерений от 84,0 до106,7 кПа (от 630 до 800 мм рт. ст.) с пределами допускаемой погрешности ±0,1 кПа (±0,8 мм рт. ст.);

-    генератор влажного газа “РОДНИК-6” 4215-043-71803530-2007;

-    газообразный гелий высокой чистоты 6.0 ТУ 0271-001-45905715-02;

-    ПГС-ГСО ТУ 6-16-2956-92 состава:

1)    О2-Не номер ГСО по Госреестру 5851-91;

2)    О2-Не номер ГСО по Госреестру 5857-91;

3)    Н2-Не номер ГСО по Госреестру 5848-91;

4)    Н2-Не номер ГСО по Госреестру 5854-91.

Сведения о методах измерений

Сведения о методах измерений объемных долей кислорода, водорода и влаги приведены в руководстве по эксплуатации 5К 1.550.158 РЭ.

Нормативные и технические документы, устанавливающие требования к газоанализаторам ОНИКС-МК

ГОСТ Р 52931-2008 “Приборы контроля и регулирования технологических процессов”. ГОСТ 15150-69 “Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды”.

ГОСТ Р 51522-99 “Совместимость технических средств электромагнитная. Электрическое оборудование для измерения, управления и лабораторного применения. Требования и методы испытаний”.

ГОСТ Р 52319-2005 “Безопасность электрического оборудования для управления и лабораторного применения”.

Газоанализатор ОНИКС-МК. Технические условия ТУ 4215-049-14464306-2011.

ГОСТ 8.578-2008 “ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах”.

Газоанализатор ОНИКС-МК. Методика поверки 5К1.550.158 ДП.

Рекомендации к применению

Производственный контроль за соблюдением требований промышленной безопасности; оценка соответствия промышленной продукции установленным обязательным требованиям.
