Расходомеры-счетчики газа РГТ, 51713-12

Назначение

Расходомеры-счётчики газа РГТ предназначены для измерений объемного расхода и объема азота или воздуха.

Описание

Принцип действия расходомеров-счётчиков газа РГТ - термоанемометрический. Значение объема отобранной пробы рассчитывается расходомером на основании результатов прямых измерений объемного расхода газа и времени.

Расходомеры, в зависимости от диапазона измеряемых расходов, имеют шесть моделей: РГТ-1, РГТ-2, РГТ-3, РГТ-4, РГТ-5, РГТ-6, РГТ-7. С изменением диапазона измеряемых расходов меняются диаметры входного и выходного штуцеров.

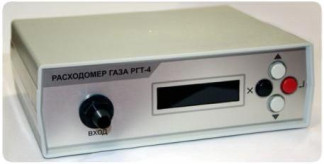

Конструктивно расходомеры состоят из одного блока (рис. 1). На лицевой панели расположены входной штуцер, клавиши управления и цифровое табло. Выходной штуцер, интерфейсный разъем и разъем для подключения сетевого адаптера расположены на задней панели.

В режиме измерения на цифровом табло отображаются значения объемного расхода газа (дм3/мин) и текущее значение объема газа (см3, дм3).

Для обеспечения обмена данными с внешними устройствами расходомеры могут оснащаться цифровым интерфейсом RS-232/485.

Программное обеспечение

Расходомеры-счётчики газа РГТ имеют встроенное программное обеспечение «РГТ», разработанное предприятием-изготовителем специально для решения задач измерения объёмного расхода и объёма газа. Программное обеспечение идентифицируется при запуске пользовательской программы путём вывода на экран номера версии (идентификационного номера) программного обеспечения.

Расходомеры-счётчики газа РГТ имеют защиту программного обеспечения от преднамеренных или непреднамеренных изменений, соответствующую уровню «С» по МИ 3286-2010. Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1

При нормировании метрологических характеристик расходомеров-счётчиков газа РГТ учтено влияние программного обеспечения «РГТ».

Технические характеристики

1. Основные метрологические и технические характеристики приведены в таблице 2.

Таблица 2

2.    Габаритные размеры, ДхШхВ, мм    215 х 210 х 70

3.    Масса расходомера, кг, не более    0,75

4.    Расходомеры герметичны при избыточном давлении не более 30 кПа.

5.    Питание расходомера осуществляется через сетевой адаптер от сети переменного тока напряжением (230 ± 23) В и частотой (50 ± 1) Гц.

6.    Потребляемая мощность, В-А

15

1000

5

от 15 до 25 от 84 до 106,7 до 80

от 15 до 25 не более 80

7.    Средняя наработка на отказ, ч

8.    Средний срок службы, лет

9.    Условия эксплуатации:

-    диапазон температуры окружающей среды, °С

-    диапазон атмосферного давления, кПа

-    относительная влажность воздуха, %

10.    Параметры исследуемого газа:

-    диапазон температуры, °С

-    относительная влажность, %

-    пары и механические частицы, вызывающие коррозию или обладающие абразивными свойствами отсутствуют.

Знак утверждения типа

Знак утверждения типа наносится на заднюю панель расходомеров-счётчиков газа РГТ и титульный лист руководства по эксплуатации методом компьютерной графики.

Таблица 3

Поверка

осуществляется по документу МП-242-0951-2010 «Расходомеры - счётчики газа РГТ. Методика поверки», утверждённому «11» февраля 2010 г. ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева».

Основные средства поверки: установка расходомерная поверочная газовая МБГ-1 (регистрационный № 30189-05).

Сведения о методах измерений

Методика измерений приведена в эксплуатационной документации на расходомер-счётчик газа РГТ.

Нормативные и технические документы, устанавливающие требования к расходомерам-счётчикам газа РГТ

1.    ГОСТ Р 8.618-2006 «ГСИ. Государственная поверочная схема для средств измерений объемного и массового расходов газа».

2.    ШДЕК.421322.002 ТУ «Расходомер-счетчик газа РГТ. Технические условия».

Рекомендации к применению

Оказание услуг по обеспечению единства измерений (поверка расходомеров и счётчиков газа).
