Газоанализаторы MICRO VAR 120, 51715-12

Назначение

Газоанализаторы MICRO VAR 120 предназначены для непрерывного автоматического измерения объемной доли CO, O2, CO2, H2S и довзрывоопасной концентрации горючих газов в воздухе рабочей зоны.

Описание

Принципы действия газоанализаторов:

-    электрохимический - для измерения объемной доли СО, H2S и O2;

-    оптический (ИК метод) - для измерения объемной доли CO2;

-    термокаталитический - для измерения довзрывоопасной концентрации горючих газов.

Газоанализаторы MICRO VAR 120 (далее - газоанализаторы) представляют собой стационарные автоматические многокомпонентные приборы непрерывного действия.

Конструктивно газоанализаторы состоят из основного блока и двух датчиков OLCT 20(D).

Основной блок представляет собой металлический корпус, в котором установлены составные части газоанализатора:

-    оптический датчик (CO2) и электрохимические датчики (СО, O2) размещенные в отдельном корпусе, на вход которого поступает анализируемый газ.

-    регулятор давления;

-    клапан для подачи калибровочного газа;

-    преобразователь переменного тока напряжением (230 ± 23) в постоянный ток напряжением 24 В;

-    микропроцессор.

На передней панели корпуса основного блока расположен дисплей с клавиатурой и порт для подключения персонального компьютера для считывания данных с прибора.

Датчики OLCT 20(D) (H2S и горючие газы) подключаются к основному блоку по средством соединительного кабеля.

Газоанализаторы имеют следующие выходные сигналы: цифровые, аналоговые, RJ11. Приборы снабжены устройствами сигнализации двух регулируемых порогов срабатывания с выдачей звуковой и световой сигнализации при достижении порогового значения.

Основной блок газоанализаторов имеет обыкновенное исполнение, датчики OLCT 20(D)

-    взрывозащищенное исполнение (маркировка взрывозащиты по ГОСТ Р 51330: 1ExdIICT6).

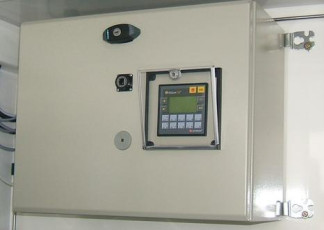

Общий вид основного блока и датчиков OLCT 20(D) приведен на рис.1 и 2. Газоанализаторы могут применяться для контроля сжатого воздуха.

Основной блок имеет защиту (замок) от проникновения во внутрь прибора.

Программное обеспечение

Газоанализаторы имеют встроенное программное обеспечение MicroVar 120, разработанное фирмой-изготовителем специально для решения задач измерения параметров воздуха. Программное обеспечение осуществляет функции: расчет содержания определяемых компонентов;

-    отображение результатов измерений на ЖК-дисплее основного блока;

-    передачу результатов измерений по интерфейсам RJ11;

-    контроль целостности программных кодов ПО, настроечных и калибровочных констант;

-    контроль общих неисправностей (связь, конфигурация);

-    контроль архивации измерений;

-    контроль внешней связи.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

Влияние программного обеспечения газоанализаторов учтено при нормировании

метрологических характеристик.

Идентификационные данные программного обеспечения приведены в таблице 1. Таблица 1.

Технические характеристики

1) Диапазоны измерений и пределы допускаемой основной погрешности газоанализаторов приведены в таблице 2.

Таблица 2

6)    Суммарная дополнительная погрешность от влияния содержания неизмеряемых компонентов в анализируемой среде: не более 1,0, в долях от пределов допускаемой основной погрешности.

7)    Время прогрева, ч, не более: 2;

8)    Время установления показаний, Т90, с, не более: 120;

9)    Электрическое питание осуществляется от сети переменного тока напряжением (230±23) В, частотой (50 ± 1) Гц или постоянного тока напряжением 24 В.

10)    Потребляемая мощность, ВА, не более: 100.

11)    Г абаритные размеры и масса.

Габаритные размеры основного блок, мм, не более:

-    высота    600

-    ширина    400

-    длина    250 Масса основного блока, кг, не более    17,5 Габаритные размеры датчика 0LCT-20(D) (H2S), мм, не более:

-    диаметр    60

-    длина    120 Масса датчика 0LCT-20(D) (H2S), кг, не более    0,8 Габаритные размеры датчика OLCT-20(D) (горючие газы):

-    диаметр    60

-    длина    120 Масса OLCT-20(D) (горючие газы), кг, не более    0,8

12)    Полный средний срок службы:

основной блок:    10 лет;

электрохимические датчики (СО, О2):    2 года;

датчик OLCT-20(D) (H2S):    4 года;

датчик OLCT-20(D) (горючие газы):    3 года.

13)    Средняя наработка на отказ: 24000 ч (при доверительной вероятности Р=0,95).

14)    Условия эксплуатации:

Основной блок:

-    диапазон температуры окружающего воздуха: от 10 °С до 35 °С;

-    относительная влажность окружающего воздуха: от 15 до 90 % при температуре 25 оС (без конденсации влаги);

-    диапазон атмосферного давления от 84 до 106,7 кПа (630 - 820 мм рт.ст.).

Датчики OLCT-20(D) (горючие газы):

-    диапазон температуры окружающего воздуха: от минус 50 °С до 70 °С;

-    относительная влажность окружающего воздуха: от 10 до 95 %.

Датчики OLCT-20(D) (H2S):

-    диапазон температуры окружающего воздуха: от минус 40 °С до 50 °С;

-    относительная влажность окружающего воздуха: от 10 до 90 %.

15)    Параметры анализируемого газа на входе в газоанализатор:

-    диапазон температур основной блок: от 5 °С до 40 °С; датчики OLCT-20(D): от 5 °С до 40 °С;

-    содержание неизмеряемых компонентов - не более ПДК воздуха рабочей зоны.

Знак утверждения типа

Знак утверждения наносится типографским способом на титульный лист руководства по эксплуатации и на боковую панель основного блока газоанализатора в виде наклейки.

Комплектность

В комплект поставки газоанализаторов входят:

-    основной блок, шт.    1;

-    датчик OLCT-20 (H2S)*, шт.    1;

-    датчик OLCT-20 (горючие газа)*, шт.    1;

-    руководство по эксплуатации, экз.    1;

-    методика поверки МП-242-1309-2012, экз.    1. Примечание: *Поставляется по запросу.

Поверка

осуществляется по документу МП-242-1309-2012 «Газоанализаторы MICRO VAR 120. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 6 апреля 2012 г.

Основные средства поверки:

-    стандартные образцы состава: газовые смеси СО/Ы2, О2/Ы2, СО2/Ы2, СН4/Ы2 , Н^/Ы2 в баллонах под давлением по ТУ 6-16-2956-92;

-    поверочный нулевой газ (ПНГ) - воздух в баллонах под давлением по ТУ 6-21-5-82.

Сведения о методах измерений

Методика измерений приведена в документе «Газоанализаторы MICRO VAR 120. Руководство по эксплуатации» РЭ, 2010 г.

Нормативные и технические документы, устанавливающие требования к газоанализатору MICRO VAR 120

1    ГОСТ 8.578-2008 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.

2    ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.

3    Техническая документация компании ASCO Instruments, Франция.

Рекомендации к применению
