Солемеры нефти автоматические лабораторные САН-Л, 51724-12

Назначение

Солемеры нефти автоматические лабораторные САН-Л предназначены для измерения массовой концентрации хлористых солей в нефти.

Описание

Принцип действия солемеров основан на электрометрическом методе анализа.

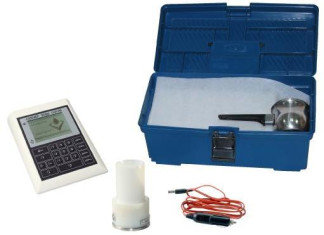

Солемеры состоят из следующих основных составных частей:

-    датчика солемера с полупроводниковым термометром;

-    блока измерительного;

-    блока подготовки водных вытяжек.

Датчик представляет собой устройство для преобразования информации о концентрации солей в водной вытяжке в электрическое сопротивление, которое зависит от измеряемой величины. Конструктивно датчик выполнен в виде трех плоскопараллельных электродов. Для компенсации изменения показаний солемера от температуры измеряемой среды в датчике предусмотрен полупроводниковый термометр, основой которого является микросхема. Полупроводниковый термометр объединен с электродами в один блок. На выводах электродов установлена промежуточная плата, которая проводами соединена с интерфейсной платой. Интерфейсная плата подсоединена к разъему связи с блоком измерительным.

Блок измерительный конструктивно состоит из пластикового корпуса, внутри которого установлена печатная плата. К ней, на стойках, прикреплен матричный жидкокристаллический индикатор. На плате установлены также: микропроцессор, микросхема памяти для хранения коэффициентов и результатов измерения, микросхема часов реального времени, АС-DC преобразователь, узел связи с датчиком и DC-DC преобразователь питания датчика.

Блок подготовки водных вытяжек хлористых солей из нефти представляет собой штатив, в верхней части которого размещены тахометр, таймер, электродвигатель с лопаткой для перемешивания пробы нефти с дистиллированной водой. Ниже двигателя размещена специальная делительная воронка.

Солемеры нефти САН-Л имеют модификацию: САН-ЛВ - солемеры воды автоматические переносные для измерения массовой концентрации солей в пробах воды.

Программное обеспечение является встроенным. Функция встроенного программного обеспечения - расчет массовой концентрации хлористых солей в нефти по данным кондукто-метрических датчиков. Преобразование измеряемых величин и обработка измерительных данных выполняется с использованием микроконтроллера с встроенной памятью программ.

Программное обеспечение исключает возможность модификации или удаления данных через интерфейсы пользователя.

Программное обеспечение защищено пломбированием корпуса блока измерительного от проникновения пломбировочной наклейкой.

Программное обеспечение не влияет на метрологические характеристики влагомеров

ВСН-Л.

Рисунок 3 - Схема пломбирования солемеров Пломбировочная пленка наклеивается на задней стенке блока измерительного.

Диапазон измерения массовой концентрации хлористых солей, мг/дм3

Пределы допускаемой основной абсолютной погрешности, мг/дм3, равны в поддиапазонах измерений

-    до 10 мг/дм

3    3

-    свыше10 мг/дм до 50 мг/дм

3    3

-    свыше 50 мг/дм до 200 мг/дм

3    3

-    свыше 200 мг/дм до 1000 мг/дм

Пределы допускаемой основной относительной погрешности, %, равны в поддиапазоне измерений

3    3

-    свыше 1000 мг/дм до 2000 мг/дм Дополнительная погрешность солемера при изменении температуры измеряемой среды на каждые 10 оС от температуры градуировки

Напряжение питания переменного тока, В Частота, Гц

Питание от аккумулятора, В Потребляемая мощность, Вт, не более

-    блок подготовки водных вытяжек

-    блок измерительный Габаритные размеры, мм, не более

-    блок подготовки водных вытяжек

-    блок измерительный

-    датчик (диаметр х длина)

Масса, кг, не более

-    блок подготовки водных вытяжек

-    блок измерительный

-    датчик (диаметр х длина)

Условия эксплуатации:

-    температура окружающего воздуха, С

-    относительная влажность, %

-    атмосферное давление, кПа

-    вибрация, тряска, удары Средний срок службы, лет, не менее

0 - 2000

±0,75

±1,5

±3,0

±12,5

±2

1/3 от основной погрешности в каждом поддиапазоне

220+22/-33 50 12+3 /-1,5

30

3.5

570х200х170

200х140х75

65х110

6.5 0,6

0,25

от +10 до +35 до 80 от 84 до 106,7 отсутствуют

6

Знак утверждения типа

наносится в верхней левой части лицевой панели блока измерительного методом наклейки и в центре титульного листа руководства по эксплуатации типографским способом.

Поверка

осуществляется по документу МП 0014-2-2012 «Инструкция. ГСИ. Солемеры нефти автоматические лабораторные САН-Л. Методика поверки», утвержденному ГЦИ СИ ФГУП ВНИИР 15.10.2012 г.

Перечень основного поверочного оборудования:

-    смеси, аттестованные по документу «Методика приготовления аттестованных смесей натрия хлористого»:

3    3

№1 5 мг/дм , пределы абсолютной погрешности ±0,032 мг/дм

33

№2 25 мг/дм , пределы абсолютной погрешности ±0,12 мг/дм

33

№4 100 мг/дм , пределы абсолютной погрешности ±0,29 мг/дм

33

№6 500 мг/дм , пределы абсолютной погрешности ±0,85 мг/дм

33

№7 1000 мг/дм , пределы абсолютной погрешности ±2,3 мг/дм

33

№8 1600 мг/дм , пределы абсолютной погрешности ±0,22 %.( ±3,52 мг/дм )

33

№9 2000 мг/дм , пределы абсолютной погрешности ±0,09 % (±1,8 мг/дм );

-    термометр ТЛ-4 № 2 по ТУ25-2021.003-88 пределы измерений от 0 оС до +55 оС.

-    вольтметр универсальный В-7-78, пределы измерений до 750 В, класс точности 4.

Сведения о методах измерений

Сведения о методиках (методах) измерений содержатся в руководствах по эксплуатации САН-Л. 00.00.000РЭ и САН-ЛВ 00.00.000РЭ.

Нормативные и технические документы, устанавливающие требования к солемерам нефти автоматическим лабораторным САН-Л

ТУ 4215-005-43717286-2012. «Солемеры нефти автоматические лабораторные САН-Л. Технические условия».

Рекомендации к применению

- осуществление торговли и товарообменных операций.
