Преобразователи термоэлектрические WEX926, 51735-12

Назначение

Преобразователи термоэлектрические WEX926 (далее по тексту - термопреобразователи или ТП) предназначены для измерений температуры подшипников.

Описание

Принцип работы термопреобразователей основан на термоэлектрическом эффекте -генерировании термоэлектродвижущей силы, возникающей из-за разности температур между двумя соединениями различных металлов или сплавов, образующих часть одной и той же цепи.

ТП состоят из измерительной вставки кабельного типа, помещенной в защитную арматуру с различными технологическими соединениями (с компрессионными фитингами, втулками и т. д.) и соединенной с защитной головкой из алюминия или нержавеющей стали. Измерительная вставка ТП состоит из одного или двух чувствительных элементов (ЧЭ) - термопар с номинальной статической характеристикой преобразования (НСХ) типов E, J, K, N, T (по ГОСТ Р 8.585-2001), помещенных в защитный чехол, соединенный с кабелем с присоединительными проводами. Термопреобразователи могут комплектоваться встраиваемым в защитную головку измерительным преобразователем (ИП) утвержденного типа с унифицированным электрическим выходным сигналом постоянного тока, а также с цифровым выходным сигналом для передачи по HART-протоколу или с цифровым сигналом промышленной сети FOUNDATION Fieldbus. В головку по дополнительному заказу также может встраиваться жидкокристаллический дисплей.

Пружинная конструкция ТП обеспечивает сокращение времени отклика и гарантирует постоянный контакт чувствительного элемента со слоем баббита подшипника, а также гарантирует компенсацию температурного расширения подшипников.

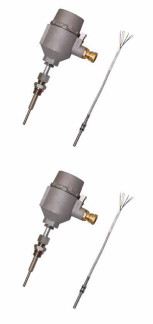

Фотографии общего вида ТП и измерительной вставки ТП приведены на рисунке 1.

Диапазон измеряемых температур ТП, °С:....................................от 0 до плюс 180

Пределы допускаемых отклонений ТЭДС ТП от НСХ (в температурном эквиваленте) в зависимости от класса допуска и типа НСХ приведены в таблице:

Электрическое сопротивление изоляции при температуре плюс (25±10)°С

и относительной влажности воздуха от 30 до 80 %, МОм (при 500 В), не менее:.............1000

Длина погружаемой части ТП, мм: ............................................................40

Общая длина монтажной части ТП, мм:....................................от 100 до 100000

Диаметр погружаемой части ТП, мм:.........................................................4

Диаметр монтажной части ТП, мм:...........................................................12

Масса, кг, не более: ..............................................................................3,0

Рабочие условия эксплуатации ТП:

-    диапазон температур окружающей среды, °С:...........от минус 50 до плюс 60;

-    относительная влажность воздуха, %:..........................................до 98

Средний срок службы ТП, лет, не менее:...................................................10

ТП во взрывозащищенном исполнении имеют маркировку вида 2ExeIIT6X или

1ExdIICT6.

Степень защиты оболочки по ГОСТ 14254-96:.........................................IP65.

Знак утверждения типа

Знак утверждения типа наносится на титульный лист паспорта и руководства по эксплуатации (в правом верхнем углу) типографским способом, а также на головку ТП при помощи наклейки.

Комплектность

Термопреобразователь    - 1 шт.

Паспорт (на русском языке)    - 1 экз.

Поверка

осуществляется по ГОСТ 8.338-2002 «ГСИ. Преобразователи термоэлектрические. Методика поверки» и по МИ 3090-2007 «ГСИ. Преобразователи термоэлектрические с длиной погружаемой части менее 250 мм. Методика поверки» (для ТП с длиной погружаемой части менее 250 мм).

Основные средства поверки:

-    термометр сопротивления ЭТС-100 эталонный 3 разряда с погрешностью по ГОСТ

8.558-93 в диапазоне температуры от минус 196 до плюс 660 °С;

-    многоканальный прецизионный измеритель температуры МИТ 8.10(М) с пределами допускаемой основной абсолютной погрешности измерения напряжения ±(10-4 U+1) мкВ, где U -измеряемое напряжение, мВ; сопротивления ±(10-5R+5 10-4), где R - измеряемое сопротивление, Ом.

-    термостаты жидкостные прецизионные переливного типа моделей ТПП-1.0, ТПП-1.2 с диапазоном воспроизводимых температур от минус 60 до плюс 300 °С и нестабильностью поддержания заданной температуры ±(0,004... 0,02) °С;

- термостат с флюидизированной средой FB-08, рабочий диапазон температур от плюс 50 до плюс 700 °С.

Примечание: при поверке допускается применение других средств измерений и вспомогательного оборудования, удовлетворяющих по точности и техническим характеристикам требованиям ГОСТ 8.338-2002.

Сведения о методиках (методах) измерений приведены в паспорте на ТП. Нормативные и технические документы, устанавливающие требования к преобразователям термоэлектрическим WEX926

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования.

ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия. Международный стандарт МЭК 60584-1 Термопары. Часть 1. Градуировочные таблицы. Международный стандарт МЭК 60584-2. Термопары. Часть 2. Допуски.

Техническая документация фирмы «Rosemount, Inc.», США.

ГОСТ 8.558-93 ГСИ. Государственная поверочная схема для средств измерений температуры.

Рекомендации к применению

Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта; выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
