| Номер в госреестре | 51738-12 |
| Наименование СИ | Установки автоматизированного ультразвукового контроля |
| Обозначение типа СИ | АУИУ "Сканер" |
| Изготовитель | ООО "Алтес", г.Дзержинский |
| Год регистрации | 2012 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Установки автоматизированного ультразвукового контроля АУИУ "Сканер" (в дальнейшем - установки) с автоматической фиксацией и расшифровкой результатов контроля (АФ и РРК), предназначены для измерения временных интервалов и амплитуды импульсов ультразвуковых колебаний (УЗК), для контроля круглого проката диаметром от 100 до 120 мм из хромоникелевых аустенитных сталей, листов с толщиной стенки от 15 до 90 мм с целью выявления продольно и поперечно ориентированных дефектов при скорости распространения ультразвуковых волн от 5600 до 6300 м/с.
Принцип действия установок основан на использовании методов ультразвуковой дефектоскопии, основанных на прохождении, отражении и трансформации ультразвуковых колебаний в металлах.
Установка состоит из многоканального ультразвукового дефектоскопа, многоэлементного акустического блока, устройств перемещения акустического блока относительно контролируемого изделия, механических приспособлений и металлоконструкций для вращения прутков, труб, укладки листов, систем подачи и слива контактной жидкости (воды, жидких масел) контролеров управления и вычислительного комплекса.
Многоэлементный акустический блок (АБ), предназначенный для определения несплошностей продольно-поперечной ориентации и расслоений в изделиях, состоит из 6 ультразвуковых преобразователей, которые прозвучивают все сечение по различным схемам, и способам ультразвукового контроля.
При сканировании АБ на каждом миллиметре пути фиксируются амплитуды по всем заложенным схемам УЗК, которые обрабатываются микропроцессором многоканальным дефектоскопом по специальному алгоритму и заносятся в память.
По окончании работы оператор просматривает результаты УЗК по монитору вычислительного комплекса и распечатывает записанную информацию. На документе контроля указывают параметры несплошностей и координаты их расположения на объекте контроля.

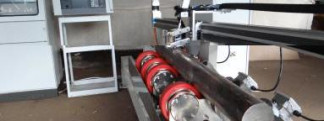

1 - приспособление вращения;
2 - акустический блок.
Идентификационные признаки ПО установки соответствуют данным, приведенным в таблице 1.
Таблица 1.
| Наименование программного обеспечения | Идентификационн ое наименование программного обеспечения | Номер версии (идентификационн ый номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| ПО для обработки измерений установки АУИУ «Сканер» | СКАН2.00.00.00 ПО | 5.0.000 или выше | 916269bf57a8df0f78 4b397a634f89 | MD5 |
Защита метрологически значимой части программного обеспечения (ПО) состоит в блокировании работы блока аналого-цифрового преобразователя (АЦП) при несовпадении введенных параметров контроля и параметров дефектоскопа загруженных в постоянно запоминающее устройство (ПЗУ).
Уровень защиты «А» от непреднамеренных и преднамеренных изменений в соответствии с МИ 3286-2010.
| Наименование параметра | Значение параметра |
| Амплитуда импульса возбуждения на нагрузке 50 Ом, В, не менее | 180 |
| Диапазон измерения временных интервалов, мкс | От 0 до 180* От 0 до 1000 |
| Пределы допускаемой основной абсолютной погрешности измерения временных интервалов, мкс | ±(0,1 + 0,001-Т), где Т -измеренное значение временного интервала, мкс. |
| Пределы допускаемой абсолютной погрешности измерения отношения амплитуд сигналов, % | ±3 |
| Потребляемая мощность, ВА: | 300 |
| Время непрерывной работы, час: | 16 |
| Масса установки, кг, не более: - дефектоскопа; - механической части; - вычислительного комплекса; | 25 5000 100 |
| Габаритные размеры, мм, не более - электронного блока; - механической части; - вычислительного комплекса; | 620x210x230 13700x2500x1300 800x400x1800 |
| Условия эксплуатации установки: - диапазон рабочих температур окружающего воздуха, °С; - относительная влажность воздуха при температуре 25 °С, %; - атмосферное давление, кПа. | от плюс 15 до плюс 35 до 80 84 ... 106 |
шелкографии или
наноситься на переднюю панель установки методом гравирования, фотохимическим методом и на титульный лист паспорта методом печати.
В комплект поставки входит следующее оборудование:
- многоканальный дефектоскоп (электронный блок с блоком питания)
1 шт.
1 шт.
2 шт. 1 шт.
1 шт.
- многоэлементный акустический блок
Механическая часть установки *
- приспособление вращения
- система подачи и слива воды
Электронная часть установки *
- вычислительный комплекс
* - количество и типы поставляемого оборудования согласуются с Заказчиком.
осуществляется по документу «Установка автоматизированного ультразвукового контроля АУИУ «Сканер». Методика поверки» МП 66.Д4-12, утвержденному ГЦИ СИ ФГУП «ВНИИОФИ» в сентябре 2012 г.
Основные средства поверки:
1. Осциллограф цифровой Tektronix TDS2012B (диапазон измерения частоты от 0 до 100 МГц, диапазон измеряемых размахов напряжений импульсных радиосигналов от 10 мВ -до 400 В (с делителем 1:10), пределы допускаемой относительной погрешности измерения амплитуд сигналов для коэффициентов отклонения от 10 мВ/дел до 5 В/дел - ±3 %).
2. Генератор сигналов сложной формы AFG 3022 (синусоидальный сигнал от 1 кГц до 20 МГц, диапазон напряжений от 10 мВразмах до 10 Вразмах, погрешность ±(1 % от величины +1 мВ, амплитудная неравномерность (<5 МГц) ±0,15 дБ, (от 5 до 20 МГц) ±0,3 дБ).
Нормативные и технические документы, устанавливающие требования к установкам автоматизированного ультразвукового контроля АУИУ «Сканер»
Техническая документация предприятия - изготовителя ООО «АЛТЕС».
Установки автоматизированного ультразвукового контроля АУИУ «Сканер» применяются при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством РФ обязательным требованиям.
| Зарегистрировано поверок | 290 |
| Поверителей | 9 |
| Актуальность данных | 22.11.2024 |
