Тахеометры электронные Nikon DTM-322, 51741-12

Назначение

Тахеометры электронные Nikon DTM-322 предназначены для измерения расстояний, горизонтальных и вертикальных углов.

Описание

Тахеометры электронные Nikon DTM-322 - геодезические приборы, принцип действия которых заключается в измерении углов поворота линии визирования зрительной трубы в горизонтальной и вертикальной плоскостях, с возможностью одновременного измерения расстояний до объектов вдоль линии визирования для определения координат объекта.

Принцип измерения углов поворота зрительной трубы в горизонтальной и вертикальной плоскостях заключается в следующем: на горизонтальном и вертикальном лимбах располагаются кодовые дорожки (диски), дающие возможность на основе сочетания прозрачных и непрозрачных полос получать при пропускании через них света лишь два сигнала: "темно - светло", которые принимаются фотоприёмником. Сигнал, принятый фотоприемником, поступает в электронную часть датчика угла, где происходит вычисление угла поворота зрительной трубы.

Измерение расстояний производится лазерным дальномером, принцип действия которого основан на определении разности фаз излучаемых и принимаемых модулированных сигналов. Модулируемое излучение лазера с помощью оптической системы направляется на цель. Отраженное целью излучение принимается той же оптической системой, усиливается и направляется на блок, где происходит измерение разности фаз, излучаемых и принимаемых сигналов, на основании, которого вычисляется расстояния до цели. Лазерный дальномер может работать с применением призменных отражателей (отражательный режим) или по диффузным объектам (в диффузном режиме).

Длина волны излучения лазерного дальномера - 0,85 мкм, мощность - менее 0,2 мВт, класс 1 в соответствии со стандартами IEC 60825-1 «Безопасность лазерных изделий».

Тахеометры электронные Nikon DTM-322 выпускаются в двух модификациях: Nikon DTM-322 3" и Nikon DTM-322 5". Выпускаемые модификации различаются погрешностью измерения углов.

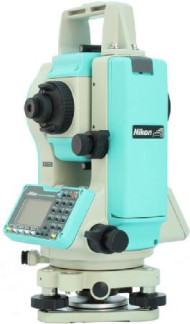

Конструктивно, тахеометры электронные Nikon DTM-322 выполнены единым блоком. На передней панели тахеометров электронных Nikon DTM-322 расположен монохромный графический дисплей с кнопками управления. У модификаций тахеометров электронных Nikon DTM-322 3" дисплей располагается с двух сторон. На одной из боковых панелей размещен аккумуляторный отсек. В нижней части корпуса находится разъём для подключения внешних устройств.

Результаты измерений выводятся на дисплей, регистрируются во внутренней памяти и впоследствии могут быть переданы на внешние устройства через порт RS-232C

Пломбирование крепёжных винтов корпуса тахеометров электронных Nikon DTM-322 не производится, ограничение доступа к узлам обеспечено конструкцией крепёжных винтов, которые могут быть сняты только при наличии специальных ключей. Внутренние крепёжные винты залиты специальным пломбирующим лаком.

Программное обеспечение

Встроенное ПО предназначено для обеспечения взаимодействия узлов прибора, сохранения и экспорта измеренных величин, импорта исходных данных. Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов.

Идентификационные данные программного обеспечения:

Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «А» согласно МИ 3286-2010.

Технические характеристики

* - измерения на мини призму Nikon (25 мм);

** - измерения на призму Nikon (62,5 мм);

*** - измерения на отражающую плёнку (50 мм х 50 мм) с коэффициентом отражения не менее

90 % по ГОСТ 8.557-2007

**** - при температуре окружающей среды от -10 °С до +40 °С

***** - при температуре окружающей среды от -20 °С до -10 °С и от +40 °С до +50 °С Знак утверждения типа

наносится печатным способом на титульный лист руководства по эксплуатации и наклейкой на корпус.

Комплектность

Поверка

осуществляется по МИ 2798-2003 «ГСИ. Тахеометры электронные. Методика поверки». Перечень основного оборудования необходимого для поверки:

-    стенд универсальный коллиматорный ВЕГА УКС, СКО ±0,3";

-    эталонный линейный базис 1-го или 2-го разряда, ГОСТ 8.503-84.

Сведения о методах измерений

Методика измерений приведена в документе: «Тахеометры электронные Nikon DTM-322. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к тахеометрам электронным Nikon DTM-322

1.    ГОСТ Р 53340-2009 «Приборы геодезические. Общие технические условия»;

2.    ГОСТ Р 51774-2001 «Тахеометры электронные. Общие технические условия»;

3.    РД 68-8.17-98 «Локальные поверочные схемы для средств измерений топографогеодезического и картографического назначения»;

4.    Техническая документация «Trimble Navigation Limited», США.

Рекомендации к применению

-    осуществление геодезической и картографической деятельности.
