| Номер в госреестре | 51744-12 |
| Наименование СИ | Установки дозиметрические термолюминесцентные |
| Обозначение типа СИ | Harshaw 3500 |
| Изготовитель | Компания "Thermo Electron Corporation Radiation Measurement & Protection", США |
| Год регистрации | 2012 |
| Срок свидетельства | 20.11.2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Установки дозиметрические термолюминесцентные Harshaw 3500 (далее - установки) предназначены для измерений индивидуального эквивалента дозы фотонного излучения и экспозиционной дозы.
Принцип действия установки основан на преобразовании энергии ионизирующих излучений, поглощенной термолюминесцентным детектором в световое излучение с помощью контролируемого нагрева. Термолюминесцентные детекторы в процессе облучения аккумулируют энергию. Световое излучение, возникающее при их нагреве, пропорционально по величине дозы, полученной детектором. Полученный световой поток преобразуется с помощью фотоэлектронного умножителя (ФЭУ) в электрический сигнал. Для увеличения верхнего значения измерения доз излучения используются светофильтры, помещаемые перед ФЭУ.
Установка состоит из устройства считывающего Harshaw 3500 и комплекта термолюминесцентных дозиметров ДТЛ-02, DTU-01, DTU-02 и аналогичных с детекторами ДТГ-4, TLD-100, TLD-200, TLD-400, TLD-500, TLD-600, TLD-700, TLD-800.
Термолюминесцентные дозиметры представляют собой сборку, состоящую из термолюминесцентных детекторов, закрепленных в пластиковом держателе.

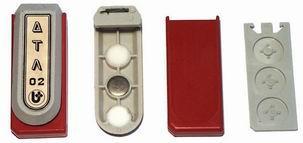

Внешний вид установки и места пломбировки, приведены на рисунках 1 и 2.
Программное обеспечение (ПО) WinREMS обладает широким набором сервисных функций, что позволяет осуществлять математическую обработку, протоколирование и вывод на экран персонального компьютера результатов измерений.
Идентификационные данные приведены в таблице 1. Таблица 1
| Наименование ПО | Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| WinREMS | WinREMS | PL-26732.8.2.0.0 | 6D92705F | CRC32 |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Метрологические и технические характеристики установки приведены в таблице 2.
Таблица 2
| Наименование параметра | Значение |
| Диапазон измерений в диапазоне энергий фотонного излучения от 0,015 до 50 МэВ при использовании дозиметров ДТЛ-02, DTU-01, DTU-02 и аналогичных с детекторами ДТГ-4, TLD-100, TLD-200, TLD-400, TLD-500, TLD-600, TLD-700, TLD-800 без светофильтра: | |
| - индивидуального эквивалента дозы, мЗв | от 0,05 до 103 |
| - экспозиционной дозы, мР | от 5,0 до 105 |
| Диапазон измерений в диапазоне энергий фотонного излучения от 0,015 до 50 МэВ при использовании дозиметров ДТЛ-02, DTU-01, DTU-02 и аналогичных с детекторами ДТГ-4, ТЛД-500К, TLD-100, TLD-200, TLD-400, TLD-500, TLD-600, TLD-700, TLD-800 с применением светофильтра: | |
| - индивидуального эквивалента дозы, мЗв | от 50,0 до 106 |
| - экспозиционной дозы, мР | от 5103до 108 |
| Пределы допускаемой относительной погрешности измерений при доверительной вероятности 0,95, %: | |
| - индивидуального эквивалента дозы в диапазоне доз от 0,05 до 0,3 мЗв в диапазоне доз от 0,3 до 106 мЗв | ±30 ±15 |
| - экспозиционной дозы, мР в диапазоне доз от 5,0 до 30 мР в диапазоне доз от 30 до 10 мР | ±30 ±15 |
| Время установления рабочего режима, мин, не более | 30 |
| Наименование параметра | Значение |
| Время непрерывной работы, ч, не менее | 8 |
| Время снятия показания с одного детектора при скорости нагрева 50 °С/с, с, не более | 10 |
| Питание осуществляется от сети переменного тока: - напряжение, В - частота, Гц | 220±22 50 ± 1 |
| Потребляемая мощность, В А, не более | 200 |
| Габаритные размеры установки (длинахширинахвысота), мм, не более | 470 х 320 х 310 |
| Масса, кг, не более | 25 |
| Средняя наработка на отказ, ч, не менее | 10000 |
| Средний срок службы до капитального ремонта, лет, не менее | 6 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа | от 15 до 30 до 80 от 84 до 106,7 |
Знак утверждения типа наносится типографским способом на титульные листы эксплуатационной документации и на корпус устройства считывающего Harshaw 3500 методом офсетной печати.
В комплект поставки установки входят изделия и документы, указанные в таблице 3. Таблица 3
| Наименование | Количество, шт. |
| Устройство считывающее Harshaw 3500 | 1 |
| Термолюминесцентные дозиметры ДТЛ-02, DTU-01, DTU-02 и аналогичных с детекторами ДТГ-4, TLD-100, TLD-200, TLD-400, TLD-500, TLD-600, TLD-700, TLD-800 | согласно заказа |
| Компьютер (IBM-совместимый) | 1 |
| CD-диск с ПО | 1 |
| Установка дозиметрическая термолюминесцентная Harshaw 3500. Руководство по эксплуатации 3500-W-0-0805-005 | 1 |
осуществляется в соответствии с разделом 8 "Методика поверки" документа «Установка дозиметрическая термолюминесцентная Harshaw 3500. Руководство по эксплуатации 3500-W-O-0805-005», утверждённым руководителем ГЦИ СИ ФГУП «ВНИИФТРИ» 17 мая 2012 г.
Основное поверочное оборудование:
установка поверочная дозиметрическая гамма-излучения УПГД-2М-Д (Рег. № 32425-06), диапазон МЭД 510-7 + 510-2 Зв/ч, пределы допускаемой относительной погрешности измерений ± 3 % (Р=0,95).
Установка дозиметрическая термолюминесцентная Harshaw 3500. Руководство по эксплуатации 3500-W-O-0805-005.
Нормативные документы, устанавливающие требования к установкам дозиметрическим термолюминесцентным Harshaw 3500
ГОСТ 8.070-96 «Государственная поверочная схема для средств измерений мощности поглощенной и эквивалентной дозы фотонного и электронного излучений».
ГОСТ 27451-87 «Средства измерений ионизирующих излучений. Общие технические условия».
ГОСТ Р МЭК 1066-93 «Системы дозиметрические термолюминесцентные для индивидуального контроля и мониторинга окружающей среды».
Установка дозиметрическая термолюминесцентная Harshaw 3500. Руководство по эксплуатации 3500-w-0-0805-005.
