Государственный реестр средств измерений

Толщиномеры покрытий рентгенофлуоресцентные РТВК-1К, 51745-12

51745-12
Толщиномеры покрытий ренгенофлюоресцентные РТВК-1К (далее по текстутолщиномер) предназначен для неразрушающего экспресс-измерения толщины металлических и диэлектрических покрытий на изделиях путём регистрации интенсивности характеристического рентгеновского излучения химического элемента покрытия, а также для идентификации элементного состава основы и многослойных покрытий.
Карточка СИ
Номер в госреестре 51745-12
Наименование СИ Толщиномеры покрытий рентгенофлуоресцентные
Обозначение типа СИ РТВК-1К
Изготовитель АО "Институт физико-технических проблем", г.Дубна; ОАО "Институт физико-технических проблем", г.Дубна (срок свидетельства: 20.11.2017 г.)
Год регистрации 2012
Срок свидетельства 06.09.2022
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Толщиномеры покрытий ренгенофлюоресцентные РТВК-1К (далее по тексту-толщиномер) предназначен для неразрушающего экспресс-измерения толщины металлических и диэлектрических покрытий на изделиях путём регистрации интенсивности характеристического рентгеновского излучения химического элемента покрытия, а также для идентификации элементного состава основы и многослойных покрытий.

Описание

Принцип действия толщиномера основан на измерении спектральных характеристик рентгеновского излучения, возбуждаемого внешним источником - рентгеновской трубкой в материале покрытия или основы, полупроводниковым детектором. Электрический сигнал, величина которого пропорциональна энергии, переданной излучением веществу детектора, регистрируется и анализируется многоканальным амплитудным анализатором с соответствующим программным обеспечением (ПО).

Толщиномер состоит из следующих устройств:

-    собственно толщиномер;

-    цифровое спектрометрическое устройство ЦСУ-Н-1К с блоком питания;

-    управляющий компьютер с операционной системой «Windows» версии XP/Vista/Win7.

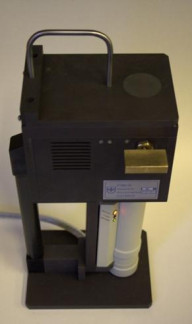

Конструктивно толщиномер выполнен в виде моноблока, внутри корпуса которого размещены:

-    измерительный узел;

-    рентгеновский излучатель «Модуль-50» с блоком питания (блок питания размещен вне корпуса моноблока);

-    блок детектирования рентгеновского излучения БДЕР-КИ-11К.

В состав измерительного узла входит: рабочий столик размером для размещения измеряемых образцов; защитная крышка, выполняющую функцию защиты от рентгеновского излучения и фиксацию образцов; корпус; рентгеновский излучатель с коллиматором и механическим затвором.

Рентгеновский излучатель используется для возбуждения спектра характеристического излучения в покрытии.

Блок детектирования предназначен для преобразования энергии квантов рентгеновского излучения в пропорциональные по амплитуде электрические сигналы и их усиления для последующей регистрации.

Цифровое спектрометрическое устройство предназначено для создания спектрометрического тракта ионизирующих излучений и служит для линейного преобразования выходного сигнала от блока детектирования ионизирующего излучения в цифровой код, накопления кода в виде амплитудного спектра с последующим считыванием спектра в персональный компьютер по универсальной последовательной шине (USB).

Компьютер и его программное обеспечение позволяют организовать управление процессами накопления, отображения, обработки информации и вывода результатов обработки на внешние устройства компьютера.

Защита толщиномера покрытий РТВК-1К от несанкционированного доступа реализуется использованием клейких лент с фирменным рисунком, которые закрывают головки винтов, крепящие наружные кожухи толщиномера (Рисунок 2).

Программное обеспечение

Толщиномер покрытий ренгенофлюоресцентный РТВК-1К содержит прикладное программное обеспечение, включающее в себя следующие компоненты:

- аналитическая программа RTVC_measurement.exe (обеспечивает сбор и обработку данных с цифрового спектрометрического устройства);

- программа корректировки г

эадуировок RTVC Correct.exe;

Наименование

программного

обеспечения

Идентификационное наименование программного обеспечения

Номер версии (идентификационный номер) программного обеспечения

Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода)

Алгоритм вычисления цифрового идентификатора программного обеспечения

RTVC_measure

ment.exe

RTV C_measurement

1.0

6f5eb8927180cfec55d

b7e09212fc8aa

MD 5

RTVC_Correct.

exe

RTVC_Correct

1.0

851b456daf156eb01e0

f8ce1ac23eabb

MD 5

Толщиномеры покрытий РТ

Ж-1К имеют защиту программного обеспечения от

преднамеренных или непреднамеренных изменений. Уровень защиты «А» по МИ 3286-2010.

Технические характеристики

Метрологические и технические характеристики толщиномеров покрытий ренге-нофлюоресцентных РТВК-1 К приведены в Таблице 1

Таблица 1

п/п

Наименование характеристики (параметра) толщиномера

Номинальное значение характеристики толщиномера

1

Пределы допускаемой погрешности измерений, мкм, не более

± 0,1

2

Диапазон показаний толщины покрытия для элементов с атомными номерами от Z>20, мкм

от 0,1 до 35,0

3

Диапазон измерений толщины покрытия для элементов с атомными номерами от Z>20, мкм

от 2,0 до 20,0

4

Время одного измерения в одной точке покрытия, с

30

5

Энергетический диапазон регистрации рентгеновского излучения, кэВ

от 2,0 до 30

6

Размер рабочего столика, не менее, мм

100х100

п/п

Наименование характеристики (параметра) толщиномера

Номинальное значение характеристики толщиномера

7

Механическая блокировка рентгеновского излучения, наличие

есть

8

Световая сигнализация наличия рентгеновского излучения, наличие

есть

9

Фиксация образцов на рабочем столике, наличие

есть

10

Звуковая сигнализация опасности облучения

есть

11

Мощность эквивалентной дозы в любой доступной точке на расстоянии 0,1 метра не превышает, мкЗв/ч

1,0

Знак утверждения типа

Знак утверждения типа наносится графически или специальным штемпелем на титульный лист руководства по эксплуатации УЛКА.415112.001 РЭ.

Комплектность

Обозначение

Наименование

Кол-во

Примечание

Измерительный узел

Рентгеновский излучатель «Модуль-50

1

Блок детектирования рентгеновского излучения БДЕР-КИ-11К

1

1

УЛКА.566112.601

Источник электропитания АП-6121 (12 В, 1 А)

1

Цифровое спектрометрическое устройство ЦСУ-Н-1К

1

Комплект соединительных кабелей.

1

Футляр для транспортировки Pelikan 1500

Пакет программного обеспечения

1

На компакт-диске

УЛКА.415112.001 РЭ.

Руководство по эксплуатации

1

Поверка

осуществляется по документу «Толщиномеры покрытий рентгенофлюоресцентные РТВК-1К. Методика поверки УЛКА. 415112.001 МП», утвержденным ГЦИ СИ ОАО ФНТЦ «Инверсия» 04 июня 2012 г.

Основные средства поверки:

-    меры толщины покрытий ГСО № 34825-07

-    секундомер СОПмр-бА-2 ГОСТ 5072, емкость шкалы секундной - 60 с минутной -30 мин;

-    линейка измерительная, ГОСТ 427, цена деления 1мм Сведения о методиках (методах) измерений

Методики измерения приведены в Руководстве по эксплуатации УЛКА.415112.001 РЭ.

Нормативные и технические документы, устанавливающие требования к толщиномерам покрытий рентгенофлюоресцентным РТВК-1К

1.    ГОСТ 18061-90 «Толщиномеры радиоизотопные. Общие технические условия».

2.    МИ 57-75 Государственная система обеспечения единства измерений. Методика поверки толщиномеров радиоизотопных
