Плотномеры радиоизотопные DensityPRO, DensityPro+ и SGD/O, 51746-12

51746-12
Плотномеры радиоизотопные DensityPRO, DensityPRO+ и SGD/O (далее ╞ плотномеры) предназначены для измерений плотности жидких сред и пульп (далее продукта) в резервуарах или трубопроводах.
Документы
Карточка СИ
Номер в госреестре 51746-12
Наименование СИ Плотномеры радиоизотопные
Обозначение типа СИ DensityPRO, DensityPro+ и SGD/O
Изготовитель "Thermo Process Instruments L.P., a Subsidiary of Thermo Fisher Scientific", США
Год регистрации 2012
Срок свидетельства 23.10.2022
МПИ (интервал между поверками) 2 года
Описание типа скачать

Назначение

Плотномеры радиоизотопные DensityPRO, DensityPRO+ и SGD/O (далее - плотномеры) предназначены для измерений плотности жидких сред и пульп (далее продукта) в резервуарах или трубопроводах.

Описание

Измерение плотности проводится бесконтактным способом на основе эффекта поглощения гамма-излучения продуктом, находящимся в резервуаре или трубопроводе. Величина поглощения пропорциональна плотности продукта.

В состав плотномера входят: детектор-преобразователь, контейнер с источником гамма-излучения Со или Cs или гамма-источник типа ИГИ-Ц-х-х или его аналогом, электронный блок с дисплеем, соединительные кабели, кронштейны для крепления составных элементов на месте монтажа.

Контейнер с источником гамма-излучения устанавливается с одной стороны трубопровода или резервуара, а с противоположной стороны размещается сцинтилляционный или газонаполненный детектор-преобразователь, который электрическим кабелем соединяется с электронным блоком.

Гамма-излучение, прошедшее через продукт, находящийся в трубопроводе попадает на детектор, сигналы с которого поступают в преобразователь, где производится обработка поступающей информации (имеется встроенная таблица линеаризации показаний или вводятся до 3 точек кривой вручную, а также автоматическая компенсация снижения мощности излучения источника в зависимости от срока его эксплуатации). От преобразователя результаты измерений могут передаваться на электронный блок с дисплеем, в компьютер или систему управления.

Погрешность плотномера может быть минимизирована путем комбинирования мощности источника и величины пути прохождения луча гамма-излучения через продукт, в зависимости от условий применения (физических свойств, в том числе плотности продукта, толщины стенок трубопровода/резервуара и их материалов, наличия конструктивных элементов внутри резервуара).

Плотномер имеет несколько протоколов связи: Hart Smart, RS 232 и RS 485.

При установке на месте эксплуатации производится калибровка плотномера по методике фирмы изготовителя.

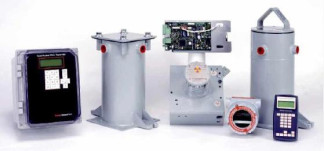

Плотномеры выпускаются трех моделей: DensityPRO, DensityPRO+ и SGD/O, которые различаются конструктивным исполнением корпусов контейнеров с источником гамма-излучения, типом детектора, компактным или раздельным исполнением детектора, наличием или отсутствием выносного дисплея, типом и количеством выходных сигналов.

Программное обеспечение

Плотномеры оснащены программным обеспечением, позволяющим осуществлять контроль процесса измерений, сохранять результаты измерений, проводить их статистическую обработку и архивирование.

Программное обеспечение плотномера заложено в микроконтроллере в процессе производства и защищено от доступа и изменения. Обновление программного обеспечения в процессе эксплуатации не предусмотрено.

Идентификационные данные программного обеспечения

Наименование

программного

обеспечения

Идентификационное наименование программного обеспечения

Номер версии (идентификационный номер) программного обеспечения

Цифровой идентификатор программного обеспечения

Алгоритм вычисления цифрового идентификатора программного обеспечения

Hart Smart

-

-

-

-

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.

Технические характеристики

Наименование характеристик

Значения характеристик

Диапазоны измерений плотности, кг/м3

от 500 до 3000

Пределы допускаемой относительной погрешности измерений плотности, %, для расстояний от источника до детектора от 50 мм до 350 вкл. мм

±1,0

св. 350 мм до 700 мм

±2,5

св. 700 мм до 1000 вкл. мм

± 4,0

Электропитание:

- напряжение переменного тока, В

220 ± 22

- частота, Гц

50/60

Потребляемая мощность, В-А, не более

8,5

Масса, кг, не более:

- детектор с преобразователем;

40

- контейнер с источником;

60

- блок электронный

10

Наименование характеристик

Значения характеристик

Габаритные размеры, мм, не более:

-    детектор с преобразователем;

-    контейнер с источником;

-    блок электронный

380x325x205

215x220x230

300x215x200

Условия эксплуатации:

о/~'

-    температура окружающего воздуха, С

-    относительная влажность воздуха, %, не более

от минус 40 до 60 80

Знак утверждения типа

наносится на лицевую панель плотномера методом наклейки и на титульный лист Руководства по эксплуатации типографским способом.

Комплектность

Наименование

Количество, шт.

Плотномер

1

Программное обеспечение Hart Smart

1

Руководство по эксплуатации

1

Методика поверки МП 71-241-2012

1

Поверка

осуществляется по документу МП 71-241-2012 «ГСИ. Плотномеры радиоизотопные DensityPRO, DensityPRO+ и SGD/O. Методика поверки», утвержденному ФГУП «УНИИМ» в 2012 г.

Эталонные средства измерений, используемые при поверке:

-    ареометр стеклянный АОН-5, диапазон измерений плотности 650-2000 кг/м , абсолютная погрешность ± 0,5 кг/м3;

-    ареометр АБР-2М, диапазон измерений плотности 800-2600 кг/м , абсолютная погрешность ± 1 кг/м3.

Сведения о методах измерений

Методика измерений представлена в руководстве по эксплуатации.

Нормативные и технические документы, устанавливающие требования к плотномерам радиоизотопным DensityPRO, DensityPRO+ и SGD/O

ГОСТ 20180-91 Плотномеры радиоизотопные жидких сред и пульп. Общие технические условия.

Техническая документация изготовителя «Thermo Process Instruments L.P.», a Subsidiary of Thermo Fisher Scientific, США.

Рекомендации к применению

«Thermo Process Instruments L.P.», a Subsidiary of Thermo Fisher Scientific, США, 1410 Gillingham Lane, Sugar Land, Texas 77478, USA
