| Номер в госреестре | 51750-12 |
| Наименование СИ | Автоколлиматоры цифровые |
| Обозначение типа СИ | АК-Ц |
| Изготовитель | ООО "НПК "Диагностика", г. Санкт-Петербург |
| Год регистрации | 2012 |
| Срок свидетельства | 11.08.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Автоколлиматоры цифровые АК-Ц предназначены для измерений углов наклона, угловых перемещений, взаимного углового положения плоских отражающих поверхностей в двух плоскостях, а также используются в качестве дрейф-индикатора и нуль-индикатора.
Принцип действия автоколлиматоров основан на формировании параллельного пучка света, несущего изображение световой марки, получении отраженного изображения световой марки от плоской отражающей поверхности и регистрации линейного смещения этого изображения относительно центра поля зрения объектива с помощью ПЗС-матрицы, находящейся в его фокальной плоскости. Значение угла наклона отражающей поверхности по отношению к оси объектива автоколлиматора вычисляется как отношение величины смещения к удвоенному значению фокусного расстояния объектива.

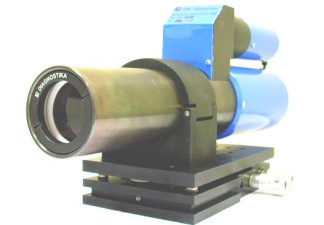

Конструктивно автоколлиматоры состоят из оптико-механического и электронного блоков. Оптико-механический блок содержит осветительно-приемный узел и связанный с ним объектив, которые установлены в механическом основании для настройки и фиксации положения автоколлиматора. Электронный блок содержит источник питания и плату съема сигналов с автоколлиматора.
Управление работой оптико-механического и электронного блоков, обработка и выдача измерительной информации осуществляется с помощью персонального компьютера (ПК).
На ПЗС-матрицу, находящуюся в оптико-механическом блоке автоколлиматора, проецируется изображение неподвижной световой марки и определяется начало отсчета. При угловом смещении внешнего отражателя определяется очередное положение световой марки на ПЗС-матрице, которое подлежит измерению. Каждое полученное на ПЗС-матрице изображение световой марки фиксируется и поступает на плату съема сигналов, где преобразуется и через порт USB 2.0 передается в ПК для отображения и обработки.
В ПК разность значений чисел пикселей для второго и первого положений, возникшей из-за смещения световой марки (поворота плоской отражающей поверхности) по каждой координате преобразуется из линейного значения в угловую величину и отображается на экране в виде результата и непосредственного изображения марки.
Автоколлиматоры изготавливаются следующих исполнений: АК-03Ц, АК-05Ц, АК-1Ц, различающиеся погрешностью измерений.
Программное обеспечение установлено на ПК и предназначено для обработки сигналов ПЗС - матрицы, отображения на дисплее изображения марки, вычисления значений величины углов и угловых смещений, отображения и сохранения результатов измерения, вывода на печать отчета измерений
Разделение на метрологически значимую и незначимую части произведено на «низком» уровне. Метрологически значимая часть выделена в виде исполняемого файла «Autocollimator.exe»
Идентификационные данные программного обеспечения (ПО)
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Программное обеспечение «Автоколлиматор» | Autocollimator.exe | Версия 2.1 | 593c9c89b12dfbd839 a84a670c4422d4 | MD5 |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений в соответствии с МИ 3286-2010 - «А».
| Наименование параметра | Номинальное значение параметра |
| 1 Диапазон измерений углов в горизонтальной плоскости, ...', не менее | ±20 |
| 2 Диапазон измерений углов в вертикальной плоскости, .', не менее | ±15 |
| 3 Пределы допускаемой абсолютной погрешности измерений углов, ...": для модели АК-03Ц для модели АК-05Ц для модели АК-1Ц | ±0,3 (на интервале не более 10' любого участка диапазона измерений) ±0,5 (на интервале не более 20' любого участка диапазона измерений) ±1 (на интервале более 20' любого участка диапазона измерений) ±0,5 (на интервале не более 20' любого участка диапазона измерений) ±1 (на интервале более 20' любого участка диапазона измерений) ±1 (во всем диапазоне измерений) |
| 4 Максимальное расстояние до объекта измерений, м: - для модели АК-03Ц и АК-05Ц - для модели АК-1Ц | 0,5 1 |
| 5 Габаритные размеры, не более, мм: - оптико-механического блока - электронного блока | 330x80x120 200x150x50 |
| 6 Масса автоколлиматора, не более, кг | 4 |
| 7 Напряжение питающей сети, В | 220±22 |
| Наименование параметра | Номинальное значение параметра |
| 8 Частота питающей сети, Гц | 50±1 |
| 9 Климатические условия применения: 9.1 Значение температуры воздуха при эксплуатации, °С 9.2 Рабочие значения влажности воздуха | плюс 18 ... плюс 22 80 % при 20 °С |
| 10 Сведения о надежности: 10.1 Средний срок службы, лет 10.2 Средняя наработка на отказ, ч, не менее | 5 6000 |
Знак утверждения типа наносится на маркировочную табличку фотохимическим методом для последующего крепления на верхнюю часть оптико-механического блока и типографским способом на титульный лист руководства по эксплуатации.
| В комплект поставки входят: | ||
| Оптико-механический блок | - 1 | шт. |
| Электронный блок | - 1 | шт. |
| Комплект соединительных кабелей | - 1 | к-т |
| Компьютер персональный (по заказу) | - 1 | шт. |
| Двухкоординатное основание (по заказу) | - 1 | шт. |
| Магнитное основание (по заказу) | - 1 | шт. |
| ПО на внешнем носителе | - 1 | шт. |
| Руководство по эксплуатации | - 1 | шт. |
| Методика поверки | - 1 | шт. |
осуществляется по методике поверки МП РТ 1727-2012, утвержденной ГЦИ СИ ФБУ «Ростест -Москва»28 июня 2012 года.
Основными средствами поверки являются:
- эталонный экзаменатор, аттестованный в качестве вторичного эталона или 1-го разряда по ГОСТ 8.016-81.
Методика измерений содержится в руководстве по эксплуатации ДИАГ. 401235.003РЭ.
Нормативные и технические документы, устанавливающие требования к автоколлиматорам цифровым АК-Ц
1 Автоколлиматоры цифровые АК-Ц. Технические условия. ДИАГ.401235.003ТУ
2 ГОСТ 8.016-81 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений плоского угла».
При выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
| Зарегистрировано поверок | 84 |
| Поверителей | 12 |
| Актуальность данных | 17.09.2024 |
