Измерители давления цифровые тестовые OMRON PA350Z, 51754-12

Назначение

Измерители давления цифровые тестовые OMRON PA350Z предназначены для измерения избыточного давления и средней скорости снижения давления в пневмосистеме измерителей артериального давления OMRON.

Описание

Принцип действия измерителя давления цифрового тестового OMRON PA350Z основан на сравнении результатов одновременного измерения давления в компрессионной камере измерителя и подключенного к ней поверяемого измерителя артериального давления. Давление в компрессионной камере измерителя создается встроенным компрессором. Скорость снижения давления определяется путем измерения падения давления в единицу времени.

На передней панели измерителя находятся экран жидкокристаллического цифрового дисплея, элементы управления прибором (кнопка включения POWER, кнопки и переключатели нагнетания/выпуска воздуха, штуцер для подключения измерителя артериального давления). На задней панели измерителя находятся регулируемый клапан для установки требуемой скорости снижения давления, разъем для подключения сетевого шнура.

На экране жидкокристаллического цифрового дисплея предусмотрена индикация результатов измерения: давления и средней скорости снижения давления.

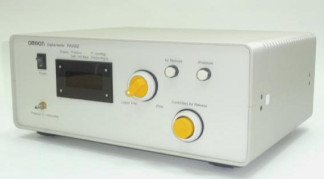

Общий вид измерителя давления цифрового тестового OMRON PA350Z представлен на рисунках 1-2.

шии

A C{

lC)

% *

2и9-Тип5

Диапазон измерений давления, мм рт.ст...............................................от 20 до 300

Пределы допускаемой абсолютной погрешности

при измерении давления, мм рт.ст.......................................................± 0,6

Диапазон измерений скорости снижения/нагнетания давления, мм рт. ст./с.........от 0 до 9

Пределы допускаемой абсолютной погрешности при измерении

скорости снижения/нагнетания давления, мм рт. ст./с.........................................±0,6

Габаритные размеры, мм, не более........................................350(Ш)х130(В)*260(Г)

Масса, г, не более ..................................................................................4700

Электропитание от сети переменного тока напряжением от 210 до 242 В, 50± 1 Гц

Потребляемая мощность, В-А, не более...........................................................50

Условия эксплуатации:

температура окружающей среды, °С.............................................от 15 до 30

относительная влажность, %, не более ................................................ 85

Условия хранения:

температура окружающей среды, °С.....................................от минус 20 до 60

относительная влажность, %, не более ................................................ 85

Знак утверждения типа

Знак утверждения типа наносят на титульный лист руководства по эксплуатации типографским способом и на заднюю панель измерителя методом наклеивания.

Комплектность

В комплект поставки входят:

1    Измеритель давления цифровой PA350Z.

2    Сетевой шнур, 2м.

3    Манжетные цилиндры диаметром 60, 80, 110 мм.

4    Мет.заглушка возд. отверстия Тип В (диам. 5 мм).

5    Мет.заглушка возд. отверстия Тип D (диам. 7 мм).

6    Шаровой клапан.

7    Шланги и переходники манжет.

8    Руководство по эксплуатации.

Поверка

осуществляется по документу МП 05/2012 «Измерители давления цифровые тестовые OMRON PA350Z. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИОФИ» 17.09.2012

Основные средства поверки:

1    Модуль давления Метран 518-160КА, Гос.реестр № 39152-12.

Диапазон измерений давления: от 0 до 160 кПа. Пределы допускаемой основной приведенной погрешности не более: ± 0,02 %.

2    Секундомер механический СОСпр «Агат», Гос.реестр № 11519-11. Класс точности 2.

Сведения о методах измерений

Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации.

Нормативные документы, устанавливающие требования к измерителям давления цифровым тестовым OMRON PA350Z

1    ГОСТ Р 52319-2005 «Безопасность электрического оборудования для измерения, управления и лабораторного применения. Часть 1. Общие требования».

2    ГОСТ Р 51522-99 «Совместимость технических средств электромагнитная. Электрическое оборудование для измерения, управления и лабораторного применения. Требования и методы испытаний».

Рекомендации к применению

Осуществление деятельности в области здравоохранения.
