| Номер в госреестре | 51759-12 |
| Наименование СИ | Система измерительно-информационная |
| Обозначение типа СИ | АСКУ ПВм |
| Изготовитель | ОАО "СПИК СЗМА", г.С.-Петербург |
| Год регистрации | 2012 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
Система измерительно-информационная АСКУ ПВм (далее-Система) предназначена для измерения тепловой энергии и параметров теплоносителя в водяных и паровых системах теплоснабжения, химически очищенной воды (ХОВ) и обессоленной воды, получаемых ООО "КИНЕФ" от филиала ОАО «ОГК-2» - Киришская ГРЭС г. Кириши, Ленинградской области и используемых в водяных и паровых системах теплоснабжения. Данные измерений используются также при технологических и учетно-расчетных операциях между ООО "КИНЕФ" и филиалом ОАО «ОГК-2» - Киришская ГРЭС.
Принцип действия системы основан на применении измерительных компонентов системы (средств измерений) для определения количества и параметров теплоносителя (вода, перегретый пар, химически очищенной и обессоленной воды), зарегистрированных в Государственном реестре средств измерений и объединенных в измерительную систему с помощью контроллера измерительного ROC827.
Система работает следующим образом:
-расходомеры Mass ProBar (осредняющие напорные трубки “ANNUBAR DIAMOND II+“, “ANNUBAR 485” и преобразователи многопараметрический 3095) измеряют массовые расходы пара в паропроводах;
-измерительные комплексы с применением стандартных сужающих устройств (стандартные диафрагмы и преобразователи многопараметрический 3095) измеряют массовый расход в трубопроводах водяной системы теплоснабжения, трубопроводе химически очищенной воды, трубопроводе обессоленной воды. Для увеличения диапазона измерений массового расхода химически очищенной и обессоленной воды, на каждом измерительном комплексе установлено по два преобразователя многопараметрических 3095, с последовательным переключением с одного диапазона измерений на другой.
Преобразователи температуры и давления измеряют температуру и избыточное давление в трубопроводах водяной системы теплоснабжения, трубопроводе химически очищенной воды (далее - ХОВ), трубопроводе обессоленной воды и паропроводах на границе балансовой принадлежности. Так же измеряется температура и давление в трубопроводе холодной воды, используемой для подпитки систем теплоснабжения, химически очищенной воды и обессоленной воды, барометрическое давление и температура воздуха. Результаты измерений поступают в контроллер ROC 827 по аналоговым входам (4-20) мА, где выполняется преобразование аналоговых сигналов в значение измеряемых величин и вычисление массы теплоносителя, тепловой энергии и количества теплоносителя.
Измеренные и вычисленные значения передаются в компьютер автоматизированного рабочего места АРМ АСКУ ПВм для отображения.
Система измеряет тепловую энергию по одному тепловыводу водяного теплоснабжения, трубопроводу химически очищенной воды, трубопроводу обессоленной воды и 6 (шести) паропроводам систем парового теплоснабжения без возврата конденсата (паропроводы 7 ата № 1, 2, паропроводы 14 ата № 1, 2, 3, 4). На АРМ АСКУ ПВм отображаются:
- дата и время включения системы, текущие дата и время, время непрерывной наработки системы за час, текущие и предыдущие сутки, текущий и предыдущий месяцы;
- текущие и средние за час, сутки, месяц значения давлений, температур, массовых расходов теплоносителя по всем трубопроводам, а также суммарных количеств отпущенного теплоносителя, тепловой энергии.
Система также обеспечивает:
- создание и хранение в часовых, суточных и месячных архивах результатов измерений и вычислений;
- создание и вывод на печать отчетов;
- индикацию аварийных ситуаций.
Передача информации на АРМ АСКУ ПВм осуществляется по проводной линии связи Ethernet. Схема измерений Системы представлена на рис. 1

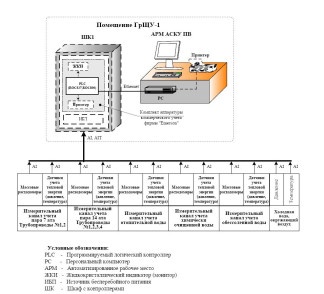

| J | " AI | t'u | > | k АГ | |лд | Т“ | j AI | j | lai | J AI | > | 1АЗ | ^ AI | i | k AI | ТAI |
| Массовые расходомеры | Датчики >•4 era тепловой энергии (давление, температура) | Массовые расходомеры | Датчики учета тепловой энергии (давление, темпера тура) | Массовые расходомеры | Датчики учета тепловой энергии (давление. температура) | Массовые расходомеры | Датчики учета тепловой энергии (давление. температура) | Массовые расходомеры | Датчики учета тепловой энергии (давление, температурд • | Давление | 'Cl. 8- | |||||
| Измерительный кянал гчета пара 7 ата Трубопроводы >*1р2 | Измерительный канал учета пара 14 ата Трлбопроводы >01.5.3.4 | Измерительный канал учета отопительной воды | Измерительный канал учета химически очишенной воды | Измерительный канал учета обессоленной воды | Холодная вода, окружаю шип воздух | |||||||||||
Условные обозначения:
Помещение Гр1ЦУ-1
АРМ АСКУ ПВ
PLC - Программиру емый логический контроллер
PC - Персональный компьютер
АРМ - Автоматизированное рабочее место
ЖКИ - Жидкокристаллический индикатор (монитор)
ИБП - Источник бесперебойного питания
ШК - Шкаф с контроллерами
Таблица 1
| Измеряемые параметры, место установки | Измерительные компоненты системы | Зав. номер | Номер Госреестра | Год выпуска | ||
| Измерительный канал учета прямой отопительной воды | Измерительный комплекс на базе стандартных сужающих устройств | Массовый расход | Стандартная диафрагма ДБС-1,6-400 | 23 | ГОСТ 8.586.2-2005 | 2011 |
| Преобразователь многопараметрический модели 3095 | 9042477 | 14682-06 | 2011 | |||
| Термопреобразователь сопротивления платиновый ТСПТ | 1732.5896 | 36766-09 | 2011 | |||
| СИ, установленные на границе балансовой принадлежности | Температура | Комплект термопреобразователей сопротивления платиновых ТСПТК | 1732.5902(1) | 21839-06 | 2011 | |
| Преобразователь измерительный 644 | 1168845 | 14683-04 | 2004 | |||
| Давление | Преобразователь давления измерительный 3051 | 8138142 | 14061-04 | 2006 | ||
| Измерительный канал учета обратной отопительной воды | Измерительный комплекс на базе стандартных сужающих устройств | Массовый расход | Стандартная диафрагма ДБС-1,6-400 | 24 | ГОСТ 8.586.2-2005 | 2011 |
| Преобразователь многопараметрический модели 3095 | 9042478 | 14682-06 | 2011 | |||
| Термопреобразователь сопротивления платиновый ТСПТ | 1732.5897 | 36766-09 | 2011 | |||
| СИ, установленные на границе балансовой принадлежности | Температура | Комплект термопреобразователей сопротивления платиновых ТСПТК | 1732.5902(2) | 21839-06 | 2011 | |
| Преобразователь измерительный 644 | 02009789 | 14683-04 | 2006 | |||
| Давление | Преобразователь давления измерительный 3051 | 8138144 | 14061-04 | 2006 | ||
| Измерительный канал учета пара 7 ата. Трубопровод №2 | Измерительный комплекс на базе стандартных сужающих устройств | Массовый расход | Осредняющая напорная трубка “ANNUBAR 485” | 0103633 | МИ 2667-2011 | 2011 |
| Преобразователь многопараметрический модели 3095 | 7580896 | 14682-00 | 2004 | |||
| Термопреобразователь сопротивления платиновый ТСПТ | 1732.5898 | 36766-09 | 2011 | |||
| СИ, установленные на границе балансовой принадлежности | Температура | Термопреобразователь сопротивления платиновый ТСПТ | 2941.8977 | 36766-08 | 2008 | |
| Преобразователь измерительный 644 | 02009790 | 14683-04 | 2006 | |||
| Давление | Преобразователь давления измерительный 3051 | 7867052 | 14061-04 | 2004 | ||
| Измерительный канал учета пара 7 ата. Трубопровод №1 | Измерительный комплекс на базе стандартных сужающих устройств | Массовый расход | Осредняющая напорная трубка “ANNUBAR 485” | 0103635 | МИ 2667-2011 | 2011 |
| Преобразователь многопараметрический модели 3095 | 0102220 | 14682-00 | 2004 | |||
| Термопреобразователь сопротивления платиновый ТСПТ | 1732.5900 | 36766-09 | 2011 | |||
| СИ, установленные на границе балансовой принадлежности | Температура | Термопреобразователь сопротивления платиновый ТСПТ | 2941.8975 | 36766-08 | 2008 | |
| Преобразователь измерительный 644 | 1168833 | 14683-04 | 2004 | |||
| Давление | Преобразователь давления измерительный 3051 | 8138143 | 14061-04 | 2006 | ||
| Измеряемые параметры, место установки | Измерительные компоненты системы | Зав. номер | Номер Госреестра | Год выпуска | ||
| Измерительный канал учета пара 14 ата. Трубопровод №3 | Измерительный комплекс на базе стандартных сужающих устройств | Массовый расход | Осредняющая напорная трубка “ANNUBAR DIAMOND II+ “ | 328805.1.1 | МИ 2667-2004 | 2004 |
| Преобразователь многопараметрический модели 3095 | 7694400 | 14682-00 | 2004 | |||
| Термопреобразователь сопротивления платиновый ТСПТ | 2102.5981 | 16795-03 | 2006 | |||
| СИ, установленные на границе балансовой принадлежности | Температура | Термопреобразователь сопротивления платиновый ТСПТ | 2941.8971 | 36766-08 | 2008 | |
| Преобразователь измерительный 644 | 02014350 | 14683-04 | 2006 | |||
| Давление | Преобразователь давления измерительный 3051 | 7867045 | 14061-99 | 2004 | ||
| Измерительный канал учета пара 14 ата. Трубопровод №2 | Измерительный комплекс на базе стандартных сужающих устройств | Массовый расход | Осредняющая напорная трубка “ANNUBAR DIAMOND II+ “ | 328805.1.2 | МИ 2667-2004 | 2004 |
| Преобразователь многопараметрический модели 3095 | 0102218 | 14682-00 | 2004 | |||
| Термопреобразователь сопротивления платиновый ТСПТ | 2941.8972 | 36766-08 | 2008 | |||
| СИ, установленные на границе балансовой принадлежности | Температура | Термопреобразователь сопротивления платиновый ТСПТ | 7276/2376 | 16795-03 | 2005 | |
| Преобразователь измерительный 644 | 1168835 | 14683-04 | 2004 | |||
| Давление | Преобразователь давления измерительный 3051 | 7867048 | 14061-04 | 2004 | ||
| Измерительный канал учета пара 14 ата. Трубопровод №1 | Измерительный комплекс на базе стандартных сужающих устройств | Массовый расход | Осредняющая напорная трубка “ANNUBAR DIAMOND II+ “ | 328805.1.3 | МИ 2667-2004 | 2004 |
| Преобразователь многопараметрический модели 3095 | 7472535 | 14682-00 | 2001 | |||
| Термопреобразователь сопротивления платиновый ТСПТ | 2941.8973 | 36766-08 | 2008 | |||
| СИ, установленные на границе балансо | Температура | Термопреобразователь сопротивления платиновый ТСПТ | 7277/2376 | 16795-03 | 2005 | |
| Преобразователь измерительный 644 | 1168830 | 14683-04 | 2004 | |||
| вой принадлежности | Давление | Преобразователь давления измерительный 3051 | 7867047 | 14061-99 | 2004 | |
| Измерительный канал учета пара 14 ата. Трубопровод №4 | Измерительный комплекс на базе стандартных сужающих устройств | Массовый расход | Осредняющая напорная трубка “ANNUBAR 485”, | 0103634 | МИ 2667-2011 | 2011 |
| Преобразователь многопараметрический модели 3095 | 0102217 | 14682-00 | 2004 | |||
| Термопреобразователь сопротивления платиновый ТСПТ | 3695.11919 | 36766-09 | 2011 | |||
| СИ, установленные на границе балансо | Температура | Термопреобразователь сопротивления платиновый ТСПТ | 2102.5987 | 16795-03 | 2006 | |
| Преобразователь измерительный 644 | 02009785 | 14683-04 | 2006 | |||
| вой принадлежности | Давление | Преобразователь давления измерительный 3051 | 7867049 | 14061-04 | 2004 | |
| Измеряемые параметры, место установки | Измерительные компоненты системы | Зав. номер | Номер Госреестра | Год выпуска | ||
| Измерительный канал учета химически очищенной воды | Измерительный комплекс на базе стандартных сужающих устройств | Массовый расход | Стандартная диафрагма ДКС-10-150 | 26 | ГОСТ 8.586.2-2005 | 2011 |
| Преобразователь многопараметрический модели 3095 | 9063051 | 14682-06 | 2011 | |||
| Преобразователь многопараметрический модели 3095 | 9063052 | 14682-06 | 2011 | |||
| Термопреобразователь сопротивления платиновый ТСПТ | 1732.5901 | 36766-09 | 2011 | |||
| СИ, установленные на границе балансовой принадлежности | Температура | Термопреобразователь сопротивления платиновый ТСПТ | 1732.5895 | 36766-09 | 2011 | |
| Преобразователь измерительный 644 | 02374173 | 14683-09 | 2011 | |||
| Давление | Преобразователь давления измерительный 3051 | 9042479 | 14061-10 | 2011 | ||
| Измерительный канал учета обессоленной воды | Измерительный комплекс на базе стандартных сужающих устройств | Массовый расход | Стандартная диафрагма ДБС-10-300 | 25 | ГОСТ 8.586.2-2005 | 2011 |
| Преобразователь многопараметрический модели 3095 | 0102216 | 14682-00 | 2004 | |||
| Преобразователь многопараметрический модели 3095 | 0102811 | 14682-00 | 2004 | |||
| Термопреобразователь сопротивления платиновый ТСПТ | 1665.5757 | 36766-09 | 2011 | |||
| СИ, установленные на границе балансовой принадлежности | Температура | Термопреобразователь сопротивления платиновый ТСПТ | 1665.5756 | 36766-09 | 2011 | |
| Преобразователь измерительный 644 | 02014349 | 14683-04 | 2004 | |||
| Давление | Преобразователь давления измерительный 3051 | 9042481 | 14061-10 | 2011 | ||
| Измери тельные каналы общиих замеров | Окружающий воздух | Температура | Термопреобразователь сопротивления платиновый ТСПТ | 3123 | 16795-03 | 2004 |
| Преобразователь измерительный 644 | 02009792 | 14683-04 | 2006 | |||
| Барометрическое давление | Преобразователь давления измерительный 2088 | 7837606 | 16825-02 | 2004 | ||
| Холодная вода, используемая для подпитки систем теплоснабжения, пароснабжения, ХОВ и обессоленной воды | Температура | Термопреобразователь сопротивления платиновый ТСПТ | 3121 | 16795-03 | 2004 | |
| Преобразователь измерительный 644 | 02009791 | 14683-04 | 2006 | |||
| Давление | Преобразователь давления измерительный 3051 | 8138141 | 14061-04 | 2006 | ||
| Измерительные каналы массы теплоносителя, тепловой энергии, количество теплоносителя | Контроллер измерительный модели ROC 827 | 19052646 | 14661-08 | 2011 | ||
Программное обеспечение АРМ АСКУ ПВм состоит из нескольких программных компонентов:
- Серверное ПО (выполнение бизнес-процессов ПО АСКУ ПВ) (внешнее ПО)
- Клиентское ПО (визуализация бизнес-процессов ПО АСКУ ПВ) (встроенное ПО)
К метрологически значимой части ПО АСКУ ПВ относится все ПО
Серверное ПО установлено в контроллер ROC 827 состоит из приложений Firmware, Expanded Calculation Set Program, выполняющих сбор, обработку поступающей информации по температуре, расходу и давлению, расчёт плотности, вязкости, теплотворной способности пара/воды.
Клиентское ПО состоит из приложения, работающего в среде SCADA-системы InTouch и предназначенного для отображения информации, OPC-сервера MatrikonOPC for ROCPlus, предназначенного для получения данных из контролера ROC 827, конвертера протокола FSGateway, предназначенного для преобразования протокола ОРС в протокол SuiteLink.
На АРМ АСКУ ПВм предусмотрено хранение результатов измерения датчиков для их отображения в виде трендов.
Передача информации из ROC 827 на АРМ АСКУ ПВм происходит следующим образом: OPC-сервер MatrikonOPC for ROCPlus получает данные из контроллера ROC827 и передает их по протоколу OPC в FSGateway. FSGateway по протоколу SuiteLink транслирует эти данные в SCADA-систему InTouch, являющуюся интерфейсом оператора.
Идентификационные данные программного обеспечения для Серверной части ПО приведены в таблице 2.
Таблица 2
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Firmware | Вычисления расхода в соответствии со стандартами AGA3, AGA7, AGA8 Лицензия: AGA3/7/8 | Version 1.0.0 | - | - |
| Expanded Calculation Set Program | Расчет плотности, вязкости, теплотворной способности пара/воды Лицензия: Expanded Calc | Version 1.0.0 | - | - |
| DS800 | Среда разработки и выполнения программ на языках IEC 61131-3 Лицензия: DS800 Runtime | Version 0.0.0 | - | - |
| ROCLINK 800 | Part Number: W68130 | V 2.00 | - | - |
встроенное ПО устанавливается на производстве и не имеет внешнего доступа.
Нормирование метрологических характеристик программно-технического комплекса проведено с учетом того, что программное обеспечение является неотъемлемой частью системы.
Уровень защиты от непреднамеренных и преднамеренных изменений метрологически значимой части ПО АСКУ ПВ соответствует уровню «С» согласно МИ 3286-2010, измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.
Таблица 3
| Наименование ИК и характеристики | Диапазон измерений | |
| мин | макс | |
| ИК учета прямой отопительной воды | ||
| Массовый расход теплоносителя, полученного по подающему трубопроводу, т/ч | 100 | 550 |
| Температура теплоносителя, полученного по подающему трубопроводу (после задвижки), °С | 60 | 150 |
| Давление теплоносителя, полученного по подающему трубопроводу (после задвижки), МПа (кгс/см ) | 0,6 (6) | 1,2 (12) |
| ИК учета обратной отопительной воды | ||
| Массовый расход теплоносителя, возвращенного по обратному трубопроводу, т/ч | 100 | 550 |
| Температура теплоносителя, возвращенного по обратному трубопроводу (после задвижки), °С | 30 | 90 |
| Давление теплоносителя, возвращенного по обратному трубопроводу (после задвижки), МПа (кгс/см2) | 0,1 (1) | 0,6 (6) |
| ИК учета пара 7 ата, трубопровод №1,2 | ||
| Массовый расход пара 7 ата, т/ч | 25 | 125 |
| Температура пара 7 ата (после задвижки), °С | 200 | 230 |
| Давление пара 7 ата (после задвижки) , МПа (кгс/см ) | 0,5 (5) | 0,7 (7) |
| ИК пара 14 ата, трубопровод №1,2,3 | ||
| Массовый расход пара 14 ата, т/ч | 25 | 125 |
| Температура пара 14 ата (после задвижки), °С | 250 | 320 |
| Давление получаемого пара 14 ата (после задвижки), МПа (кгс/см ) | 1,0 (10) | 1,6(16) |
| ИК учета пара 14 ата, трубопровод №4 | ||
| Массовый расход пара 14 ата, т/ч | 45 | 200 |
| Температура пара 14 ата (после задвижки), °С | 250 | 320 |
| Давление пара 14 ата (после задвижки), МПа (кгс/см ) | 1,0 (10) | 1,6(16) |
| ИК учета химически очищенной воды | ||
| Массовый расход химически очищенной воды, т/ч | 10 | 100 |
| Температура химически очищенной воды (после задвижки), °С | 22 | 25 |
| Давление химически очищенной воды (после задвижек), МПа (кгс/см ) | 0,4 (4) | 0,9 (9) |
| ИК учета обессоленной воды | ||
| Массовый расход обессоленной воды, т/ч | 45 | 450 |
| Температура обессоленной воды (после задвижки), °С | 15 | 60 |
| Давление обессоленной воды (после задвижки), МПа (кгс/см ) | 0,5 (5) | 1,0(10) |
| ИК общих замеров | ||
| Температура окружающего воздуха,°С | минус 50 | 50 |
| Барометрическое давление, кПа (абс.) | 84 | 107 |
| Температура холодной воды,°С | 4 | 30 |
| Давление холодной воды, МПа (кгс/см ) | (0,2) 2 | (1,2) 12 |
| Пределы допускаемой относительной погрешности при измерении массы теплоносителя, %: - водяной системы теплоснабжения; | ± 2 | |
| Наименование ИК и характеристики | Диапазон измерений |
| мин макс | |
| - паровой системы теплоснабжения. | ± 2 |
| Пределы допускаемой относительной погрешности при измерении массы, % - химически очищенной воды; - обессоленной воды. | ± 1,5 ± 1,5 |
| Пределы допускаемой абсолютной погрешности при измерении температуры теплоносителя , химически очищенной и обессоленной воды,°С | ± (0,5+0,002t), где t - текущая тем-0/'~' пература в С |
| Пределы допускаемой приведенной погрешности при измерении давления, % | ± 0,1 |
| Пределы допускаемой относительной погрешности при измерении времени, % | ± 0,1 |
| Пределы допускаемой относительной погрешности при измерении тепловой энергии горячей воды: - при разности температур в подающем и обратном трубопроводах от 10 до 20 0С, %; - при разности температур в подающем и обратном трубопроводах более 20 0С, % | ± 5 ± 4 |
| Пределы допускаемой относительной погрешности при измерении тепловой энергии, % - химически очищенной воды; - обессоленной воды | ± 2 ± 2 |
| Пределы допускаемой относительной погрешности при измерении тепловой энергии пара, % | ± 2,5 |
Рабочие условия применения системы
Таблица 4
| Температура окружающей среды: - ROC 827 и центральный компьютер 0С - преобразователи (температуры, давления, расхода) | 15 -35 15-35 |
| Напряжение питания, В: Потребляемая мощность, кВт | 220 ± 15% с частотой 50±1 Гц 1 |
Средний срок службы, лет, 10
Примечание:
Погрешности измерений тепловой энергии в конкретном режиме эксплуатации системы вычисляются в соответствии с ГОСТ 8.728-2010 «Оценивание погрешностей измерений тепловой энергии и массы теплоносителей в узлах коммерческого учета водяных систем теплоснабжения». Режимы эксплуатации системы следует выбирать так, чтобы погрешность измерений тепловой энергии не превышала значений, указанных в таблице 3.
Таблица 5
| № | Наименование | Кол-во | Примечания |
| 1 | Система измерительно-информационная контроля и учета энергопараметров в паровых и водяных системах теплоснабжения (АСКУ ПВм)в составе: | 1 | |
| 1.1 | АРМ АСКУ ПВм | 1 | |
| 1.2 | Контроллер измерительный ROC 827 | 1 | |
| 1.3 | Стандартная диафрагма ДБС-1,6-400 | 2 | Ду 400-2 шт. |
| 1.4 | Стандартная диафрагма ДБС-10-300 | 1 | Ду 300-1 шт. |
| 1.5 | Стандартная диафрагма ДКС-10-150 | 1 | Ду 150-1 шт. |
| 1.6 | Преобразователи многопараметрические 3095 | 6 | |
| 1.7 | Расходомеры Mass ProBar (осредняющие напорные трубки “ANNUBAR DIAMOND II+ “ ,“ANNUBAR 485”, преобразователи многопараметрические 3095) | 6 | Ду 600 - 1 шт. Ду 500 - 2 шт. Ду 400 - 3 шт. |
| 1.8 | Комплект термопреобразователей сопротивления платиновых ТСПК | 1 | |
| 1.9 | Термопреобразователи сопротивления платиновые ТСПТ | 18 | |
| 1.10 | Термопреобразователи сопротивления платиновые ТСПТ сдвоенные | 2 | |
| 1.11 | Преобразователи измерительные 644 к датчикам температуры | 12 | |
| 1.12 | Преобразователи давления измерительные 3051 | 11 | |
| 1.13 | Преобразователи давления измерительные 2088 | 1 | |
| 1.14 | Персональный компьютер (АРМ АСКУ ПВм) (служит для отображения измеренных величин, формирования отчетов и их передачи на верхний уровень) | 1 | |
| 1.15 | Лазерный принтер форма А3 | 1 | |
| 2 | Методика поверки МП 2550-0205-2012 | 1 | |
| 3 | Эксплуатационная документация | 1 |
осуществляется в соответствии с методикой поверки “МП 2550-0205-2012 Система измерительно-информационная контроля и учета энергопараметров в паровых и водяных системах теплоснабжения АСКУ ПВм”, утвержденной ГЦИ СИ ФГУП "ВНИИМ им.Д.И. Менделеева"
5. 09. 2012 г.
Средства поверки:
При проведении поверки должны применяться средства поверки и вспомогательное оборудование, указанные в нормативной документации на поверку СИ, входящих в Систему.
Методика измерений изложена в Руководстве по эксплуатации Системы.
Нормативные и технические документы, устанавливающие требования к системе
1 ГОСТ Р 8.596-2002. Метрологическое обеспечение измерительных систем. Основные положения.
2 ГОСТ Р 51649-2000 Теплосчетчики для водяных систем теплоснабжения. Общие технические условия.
3 МИ 2412-97 "Рекомендация. Водяные системы теплоснабжения. Основные уравнения измерения тепловой энергии и теплоносителя".
4 МИ 2451-98 "Рекомендация. Паровые системы теплоснабжения. Основные уравнения измерения тепловой энергии и теплоносителя".
5 ГОСТ 8.586(5)-2005 "Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств. Методика выполнения измерений".
6 МИ 2667-11 "Рекомендация. Расход и количество жидкостей и газов. Методика измерений с помощью осредняющих напорных трубок "ANNUBAR DIAMOND II+", "ANNUBAR 285", "ANNUBAR 485", "ANNUBAR 585". Основное положения".
7 Техническая документация фирмы-изготовителя
выполнение государственных учетных операций; осуществление торговли и товарообменных операций.
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 18.11.2024 |
