| Номер в госреестре | 51774-12 |
| Наименование СИ | Приборы портативные эталонные многофункциональные |
| Обозначение типа СИ | MT300 |
| Изготовитель | "ZERA GmbH", Германия |
| Год регистрации | 2012 |
| Срок свидетельства | 07.09.2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Приборы портативные эталонные многофункциональные МТ300 (далее приборы МТ300) предназначены для измерений электроэнергетических величин при калибровке и поверке:
- однофазных и трехфазных счетчиков активной и реактивной электрической энергии класса точности 0,2 и более грубых;
- однофазных и трехфазных ваттметров, варметров и измерительных преобразователей активной и реактивной мощности;
- энергетических фазометров и частотомеров;
- вольтметров, амперметров и измерительных преобразователей напряжения и тока в промышленной области частот.
Принцип действия приборов МТ300 основан на аналого-цифровом преобразовании мгновенных значений гармонических входных сигналов с последующим вычислением значений измеряемых величин из полученного массива данных в соответствии с программой.
Приборы МТ300 состоят из блока первичных преобразователей тока и напряжения (измерительных трансформаторов тока и напряжения), шести аналого-цифровых преобразователей, микропроцессора, электрически программируемых запоминающих устройств и жидкокристаллического дисплея. Сохранение данных и программ обеспечивается энергонезависимой памятью. Результаты измерений выводятся на дисплей Приборов серии МТ300. Клавиатура на лицевой панели позволяет изменять режимы работы и отображения на дисплее всех измеряемых величин. Связь с ПЭВМ осуществляется с помощью последовательного интерфейса. Приборы серии МТ300 оснащены входом для подключения импульсного выхода счетчиков электроэнергии и частотным выходом с частотой сигнала, пропорциональной измеряемой мощности.
Приборы МТ300 выпускаются в четырех исполнениях (МТ310, МТ320, МТ360, МТ365), отличающихся основной погрешностью измерений и сервисными возможностями.
Приборы MT310 и МТ320 могут использоваться совместно с дополнительными компенсированными токовыми клещами, расширяющими диапазон использования приборов.
Питание Прибора МТ300 осуществляется от сети переменного тока (85 - 132/170 - 265) В, (47 - 63) Гц.
Пломбирование от несанкционированного доступа производится путем нанесения мастичной пломбы, блокирующей винты, крепящие резиновые накладки.

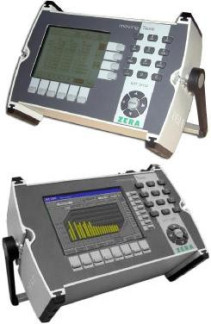

Внешний вид приборов показан на рисунке 1, верхняя панель - на рисунке 2.
&Ф*СТЯ пломбирюнашвв
Программное обеспечение, установленное на встроенный микроконтроллер, по структуре является целостным, выполняет функции управления режимами работы, математической обработки и представления измерительной информации.
Идентификационные данные программного обеспечения МТ300 представлены в таблице 1. Таблица 1 - Идентификационные данные программного обеспечения
| Наименование программного обеспечения | Идентификационное наименование. программного обеспечения | Номер версии (Иден-тификацион-ный номер) | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Controlprogramm | MT3701 | V 1.ХХ, где ХХ > 50 | - | MD5 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с WELMEC 7.2 и МИ 3286-2010 - «С».
Основные метрологические и технические характеристики приборов МТ300 представлены в таблице 2 с учетом влияния встроенного программного обеспечения.
Таблица 2
| Наименование характеристики | МТ310 | МТ320 | МТ360 | МТ365 |
| Диапазон измерений напряжения переменного тока, В | 0,1 - 300 (поддиапазоны 5, 250) | |||
| Пределы допускаемой приведенной погрешности1 измерений напряжения переменного тока, % | ±0,05 (в диапазоне 30 - 300 В) | ±0,03 (в диапазоне 30 - 300 В) | ±0,05 (в диапазоне 30 - 300 В) | ±0,03 (в диапазоне 30 - 300 В) |
| Пределы допускаемой приведенной погрешности измерений напряжения переменного тока с адаптером до 40 кВ, % | ±2 | ±2 | ±2 | ±2 |
| Диапазон измерений силы переменного тока, А | 0,001 - 12 (поддиапазоны 0,05, 0,1, 0,25, 0,5, 1, 2.5, 5, 10) | |||
| Пределы допускаемой приведенной погрешности1 измерений силы переменного тока, % | ±0,03 (в диапазоне 0,01-12 А) ±0,2 (в диапазоне 5-10 мА) | ±0,03 (в диапазоне 0,01-12 А) ±0,2 (в диапазоне 5-10 мА) | ±0,05 (в диапазоне 0,01-12 А) ±0,2 (в диапазоне 5-10 мА) | ±0,03 (в диапазоне 0,01-12 А) ±0,2 (в диапазоне 5-10 мА) |
| Наименование характеристики | МТ310 | МТ320 | МТ360 | МТ365 |
| Пределы допускаемой приведенной погрешности1 измерений силы переменного тока, с токовыми клещами до 120 А, % | ±0,3 (в диапазоне 0,1-0,5 А) ±0,15 (в диапазоне 0,5-120 А) | |||
| Пределы допускаемой приведенной погрешно-сти1 измерений силы переменного тока, с токовыми клещами до 300 А, % | ±0,6 (в диапазоне 0,2-0,5 А) ±0,3 (в диапазоне 0,5-1 А) ±0,15 (в диапазоне 1-300 А) | |||
| Пределы допускаемой приведенной погрешно-сти1 измерений силы переменного тока, с токовыми клещами до 1200 А, % | ±1,0 (в диапазоне 1-10 А) ±0,5 (в диапазоне 10-100 А) ±0,3 (в диапазоне 100-1200 А) | |||
| Пределы допускаемой приведенной погрешно-сти1 измерений силы переменного тока, с токовыми клещами до 1500 А, % | ±1,5 (в диапазоне до 75 А) ±0,75 (в диапазоне до 300 А) ±0,5 (в диапазоне до 1500 А) | |||
| Пределы допускаемой приведенной погрешно-сти1 измерений силы переменного тока, с токовыми клещами до 2000 А, % | ±1,0 (в диапазоне 5-200 А) ±1,0 (в диапазоне 0,5-2000 А) | |||
| Пределы допускаемой приведенной погрешно-сти1 измерений силы переменного тока, с токовыми клещами до 10000 А, % | ±1,0 (в диапазоне 5-1000 А) ±1,0 (в диапазоне 0,5-10000 А) | |||
| Пределы допускаемой приведенной погрешно-сти1 измерений силы переменного тока, с адаптером до 2000 А, % | ±1,5 | |||
| Пределы допускаемой приведенной погрешности1,2 измерений мощности и энергии, % | ±0,1 | ±0,05 | ±0,1 | ±0,05 |
| Пределы допускаемой приведенной погрешно-сти1,2 измерений мощности и энергии с токовыми клещами МТ3430, % | ±0,35 (в диапазоне 0,1-0,5 А) ±0,2 (в диапазоне 0,5-120 А) | |||
| Диапазон измерений частоты, Гц | 15 - 70 | |||
| Пределы допускаемой абсолютной погрешности измерений частоты, Гц | ±0,01 | |||
| Наименование характеристики | МТ310 | МТ320 | МТ360 | МТ365 |
| Диапазон измерений углов сдвига фаз, градус | 0 - 360 | |||
| Пределы допускаемой абсолютной погрешности измерений углов сдвига фаз, градус | ±0,01 | |||
| Температурный коэффициент, 10- /К: - напряжения - тока - мощности | 15 15 [50]3 30 [65]3 | 5 5 [50]3 10 [65]3 | 15 15 [50]3 30 [65]3 | 5 5 [50]3 10 [65]3 |
| Напряжение питания, В | 85 - 265 | |||
| Частота напряжения питания, Г ц | 47 - 63 | |||
| Потребляемая мощность, В А, не более | 22 | 35 | ||
| Средняя наработка на отказ, час | 10000 | |||
| Габаритные размеры (длина х ширина х высота), мм, не более | 220х290х80 | 220х290х115 | ||
| Масса, кг, не более | 3 | 4 | ||
Примечания:
1 - погрешность приведена к включенному поддиапазону;
2 - погрешность приведена к полной мощности;
3 - при использовании токовых клещей МТ3430.
Условия эксплуатации:
- температура окружающего воздуха от минус 10 до 50°С; ( для МТ310 и МТ320);
- температура окружающего воздуха от минус 15 до 45 °С; ( для МТ360 и МТ365);
- относительная влажность воздуха 80 % при 20 °С;
- атмосферное давление от 84 до 106,7 кПа (630 до 800 мм рт. ст.).
Знак утверждения типа наносится на заднюю панель корпуса прибора в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
| Прибор серии МТ300 | 1 шт. по заказу |
| Кабель сетевой | 1 шт. |
| Компакт-диск с документацией | 1 шт. |
| Принадлежности | по заказу |
| Руководство по эксплуатации на установку конкретного исполнения. | 1 шт. |
| Методика поверки МП 2203-0257-2012 | 1 шт. |
осуществляется по методике поверки МП 2203-0257-2012 «Приборы портативные эталонные многофункциональные МТ300. Методика поверки», утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» в августе 2012 г.
Основные средства поверки:
Установка поверочная универсальная «УППУ-МЭ 3.1К», относительная погрешность измерений напряжения и тока не более 0,01%, активной мощности, не более 0,02%.
Методы измерений изложены в Руководстве по эксплуатации на прибор конкретного исполнения.
Нормативные и технические документы, устанавливающие требования к Приборам портативным эталонным многофункциональным серии МТ300
ГОСТ 22261-94.Средства измерений электрических и магнитных величин. Общие технические условия.
МИ 1940-88 ГСИ Государственная поверочная схема для средств измерений силы переменного электрического тока от 110-8 до 25 А в диапазоне частот от 20 до 1106 Гц.
ГОСТ Р 8.648-2008 ГСИ Государственная поверочная схема для средств измерений силы пе-
2 9
ременного напряжения до 1000 В в диапазоне частот от 110 до 210 Гц.
ГОСТ 8.551-86 ГСИ Государственный специальный эталон и государственная поверочная схема электрической мощности и коэффициента мощности в диапазоне частот 40 - 20000 Гц. Техническая документация фирмы-изготовителя
