| Номер в госреестре | 51775-12 |
| Наименование СИ | Приборы портативные эталонные многофункциональные |
| Обозначение типа СИ | MT |
| Изготовитель | "ZERA GmbH", Германия |
| Год регистрации | 2012 |
| Срок свидетельства | 07.09.2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Приборы портативные эталонные многофункциональные МТ (исполнения МТ10 и МТ30) (далее приборы МТ10 и МТ30) предназначены для поверки и калибровки:
- однофазных и трехфазных счетчиков активной и реактивной электрической энергии класса точности 0,5 и более грубых;
- однофазных и трехфазных ваттметров, варметров и измерительных преобразователей активной и реактивной мощности;
- энергетических фазометров и частотомеров;
- вольтметров, амперметров и измерительных преобразователей напряжения и тока в промышленной области частот.
Принцип действия приборов МТ10 и МТ30 основан на аналого-цифровом преобразование мгновенных значений гармонических входных сигналов с последующим вычислением значений измеряемых величин из полученного массива данных в соответствии с программой.
Приборы МТ10 и МТ30 состоят из блока первичных преобразователей тока и напряжения (измерительных трансформаторов тока и напряжения), шести аналого-цифровых преобразователей, микропроцессора, электрически программируемых запоминающих устройств и жидкокристаллического дисплея. Сохранение данных и программ обеспечивается энергонезависимой памятью. Результаты измерений выводятся на дисплей приборов МТ10 и МТ30.
Клавиатура на лицевой панели позволяет изменять режимы работы и отображения на дисплее всех измеряемых величин. Связь с ПЭВМ осуществляется с помощью последовательного интерфейса. Приборы МТ10 и МТ30 оснащены входом для подключения импульсного выхода счетчиков электроэнергии и частотным выходом с частотой сигнала, пропорциональной измеряемой мощности.
Приборы МТ выпускаются в двух исполнениях - МТ30 и МТ10. Прибор МТ10 является однофазным вариантом исполнения прибора МТ30 с аналогичными техническими характеристиками.
Приборы MT10 и МТ30 используются совместно с компенсированными токовыми клещами.
Питание приборов МТ10 и МТ30 осуществляется от сети переменного тока (90 - 264) В, (47 - 63) Гц с использованием внешнего адаптера питания или от внутренней аккумуляторной батареи.
Пломбирование от несанкционированного доступа производится путем нанесения пломбы в виде наклейки, блокирующей крепежные винты на задней стенке прибора.

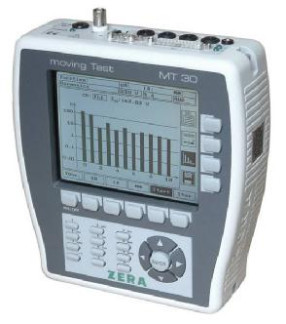

Внешний вид приборов показан на рисунке 1, задняя панель - на рисунке 2.
Программное обеспечение, установленное на встроенный микроконтроллер, по структуре является целостным, выполняет функции управления режимами работы, математической обработки и представления измерительной информации.
Идентификационные данные программного обеспечения приборов МТ10 и МТ30 представлены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Наименование программного обеспечения | Идентификационное наименование. программного обеспечения | Номер версии (Идентификационный номер) | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Controlprogramm | MT SERIES | V 05.xx*, где xx > 02 | - | MD5 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с WELMEC 7.2 и МИ 3286-2010 - «С».
Основные метрологические и технические характеристики приборов МТ10 и МТ30 представлены в таблице 2.
Таблица 2
| Наименование характеристики | МТ30, МТ10 | Примечания |
| Диапазон измерений напряжения переменного тока, В | 30 - 300 | Номинальное значение 250 В |
| Пределы допускаемой приведенной погрешности измерений напряжения переменного тока, % | ±0,05 | Погрешность приведена к номинальному значению. |
| Наименование характеристики | МТ30, МТ10 | Примечания |
| Пределы допускаемой приведенной погрешности измерений напряжения переменного тока с адаптером до 40 кВ, % | ±2 | В диапазоне напряжений до 40 кВ |
| Диапазон измерений силы переменного тока, А | 0,005 - 120 (только с токовыми клещами) | Поддиапазоны 0,5, 1, 5, 10, 50, 100 А |
| Пределы допускаемой приведенной погрешности измерений силы переменного тока с токовыми клещами МТ3430 (до 120 А), % | ±0,15 (0,5-120 А) ±0,3 (0,1—0,5 А) | Погрешность приведена к включенному поддиапазону. |
| Пределы допускаемой приведенной погрешности измерений силы переменного тока с токовыми клещами до 300 А, % | ±0,6 (0,2 — 0,5) А ±0,3 (0,5 — 1) А ±0,15 (1 — 300) А | Погрешность приведена к включенному поддиапазону. |
| Пределы допускаемой приведенной погрешности измерений силы переменного тока с токовыми клещами до 1200 А, % | ±1 (1 — 10) А ±0,5 (10 — 100) А ±0,3 (100 — 1200) А | Погрешность приведена к включенному поддиапазону. |
| Пределы допускаемой приведенной погрешности измерений силы переменного тока с токовыми клещами до 1500 А, % | ±1,5 (75) А ±0,75 (300) А ±0,5 (1500) А | Погрешность приведена к включенному поддиапазону. |
| Пределы допускаемой приведенной погрешности измерений силы переменного тока с токовыми клещами до 2000 А, % | ±1 (5 — 200) А ±1 (0,5 — 2000) А | Погрешность приведена к включенному поддиапазону. |
| Пределы допускаемой приведенной погрешности измерений силы переменного тока с гибкими токовыми клещами до 1200 А, % | ±1 (5 — 1000) А ±1 (0,5 — 10000) А | Погрешность приведена к включенному поддиапазону. |
| Пределы допускаемой приведенной погрешности измерений силы переменного тока с адаптером до 2000 А, % | ±1,5 до 2000 А | Погрешность приведена к включенному поддиапазону. |
| Пределы допускаемой приведенной погрешности измерений мощности и энергии, % | ±0,2 (0.5—120) А ±0,4 (0,1—0,5) А | Погрешность приведена к полной мощности |
| Диапазон измерений частоты, Гц | 40 - 70 | |
| Пределы допускаемой абсолютной погрешности измерений частоты, Гц | ±0,01 | |
| Диапазон измерений углов сдвига фаз, градус | 0 - 360 | |
| Пределы допускаемой абсолютной погрешности измерений углов сдвига фаз, градус | ±0,1 | При напряжении от 30 до 300 В При силе тока от 0,5 до 120 А |
| Температурный коэффициент, 10-6/К: - напряжения - тока - мощности | 15 50 65 | |
| Потребляемая мощность, В А, не более | 20 | |
| Г абаритные размеры (длина х ширина х высота) , мм, не более | 190х190х80 | |
| Масса, кг, не более | 1,6 |
Условия эксплуатации:
- температура окружающего воздуха от минус 15 до 50 °С;
- относительная влажность воздуха 80 % при 20 °С;
- атмосферное давление от 84 до 106,7 кПа (630 до 800 мм рт. ст.).
Знак утверждения типа наносится на заднюю панель корпуса приборов в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
| Наименование и обозначение | Количество |
| Прибор серии МТ (исполнения МТ10 или МТ30) | 1 шт. по заказу |
| Кабель сетевой | 1 шт. |
| Компакт-диск с документацией | 1 шт. |
| Принадлежности | по заказу |
| Руководство по эксплуатации на установку конкретного исполнения. | 1 шт. |
| Приборы портативные эталонные многофункциональные МТ10 и МТ30. Методика поверки МП 2203-0256-2012 | 1 шт. |
осуществляется по методике поверки МП 2203-0256-2012 «Приборы портативные эталонные многофункциональные МТ (исполнения МТ10 и МТ30). Методика поверки», утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева» в августе 2012 г.
Основные средства поверки:
Установка поверочная универсальная «УППУ-МЭ 3.1 К», относительная погрешность измерений напряжения и тока не более 0,01%, активной мощности, не более 0,02%.
Методы измерений изложены в Руководстве по эксплуатации на прибор конкретного исполнения.
Нормативные и технические документы, устанавливающие требования к Приборам портативным эталонным многофункциональным МТ (исполнения МТ10 и МТ30)
ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия.
МИ 1940-88 ГСИ Государственная поверочная схема для средств измерений силы переменного электрического тока от 110-8 до 25 А в диапазоне частот от 20 до 1106 Гц.
ГОСТ Р 8.648-2008 ГСИ Государственная поверочная схема для средств измерений силы пе-
2 9
ременного напряжения до 1000 В в диапазоне частот от 110 до 210 Гц.
ГОСТ 8.551-86 ГСИ Государственный специальный эталон и государственная поверочная схема электрической мощности и коэффициента мощности в диапазоне частот 40 - 20000 Гц. Техническая документация фирмы-изготовителя
оказание услуг по обеспечению единства измерений.
| Зарегистрировано поверок | 6 |
| Поверителей | 3 |
| Актуальность данных | 17.09.2024 |
