Весы автомобильные для статического взвешивания ВКА, 51782-12

Назначение

Весы ВКА предназначены для статического взвешивания автотранспортных средств

Описание

Принцип действия весов основан на преобразовании деформаций упругих элементов тензорезисторных датчиков, возникающих под действием силы тяжести взвешиваемого груза, в цифровой электрический сигнал, изменяющийся пропорционально массе груза. Сигналы от тензодатчиков поступают в весоизмерительный прибор и результат взвешивания в единицах массы отображается на цифровом индикаторе прибора.

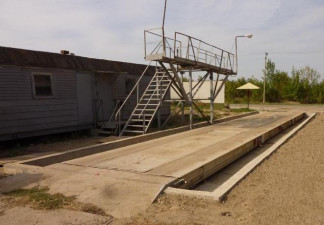

Конструктивно весы состоят из грузоприемного устройства (далее - ГПУ) с весоизмерительными тензодатчиками С 16i (пр-во ф. "Hottinger Baldwin Messtechnik GmbH", Германия, госреестр № 20784-09) и весоизмерительного прибора DIS2116 (пр-во ф. "Hottinger Baldwin Messtechnik GmbH", Германия, госреестр № 42017-09), расположенного в отапливаемом помещении весовой. ГПУ может включать в себя от двух до четырех весовых платформ, одна из которых опирается на четыре тензодатчика, а каждая последующая - на два датчика. Для модификаций весов ВКА-Мах-20 средняя платформа дополнительно опирается еще на два тен-зодатчика. ГПУ монтируется на основание из монолитного железобетона. Исполнение весов -на поверхности дорожного полотна с заездом на ГПУ автотранспорта по наклонным пандусам.

Форма маркировки весов:

ВКА - Мах X

|_длина грузоприемного устройства, м

_максимальная нагрузка, т

обозначение весов

Программное обеспечение

Программное обеспечение (далее ПО) прибора DIS2116 является встроенным и полностью метрологически значимым. Идентификационным признаком ПО служит номер версии, который отображается на дисплее при включении прибора.

Защита от несанкционированного доступа к ПО, настройкам и данным измерений обеспечивается защитной пломбой на винте безопасности на лицевой панели корпуса прибора, предотвращающей доступ к переключателю входа в режим настроек. ПО не может быть модифицировано без нарушения защитной пломбы на винте безопасности (скрывающий этот переключатель).

Место пломбирования прибора представлено на рисунке 2.

Ц

Защита ПО прибора от преднамеренных и непреднамеренных изменений соответствует уровню «А» по МИ 3286-2010.

Технические характеристики

Класс точности по ГОСТ Р 53228-2008...................................................... средний (III)

Значение максимальной нагрузки (Мах), минимальной нагрузки (Мт), поверочного деления (е), действительной цены деления (d), число поверочных делений (n), интервалы взвешивания и пределы допускаемой погрешности при поверке приведены в таблице 2.

Таблица 2

Значения габаритных размеров и массы ГПУ, а также количество весовых платформ и датчиков приведены в таблице 3.

Таблица 3

Пределы допускаемой погрешности устройства установки на нуль........................ ± 0,25 е

Диапазон устройства выборки массы тары...............................................от 0 до 50%

Max Электрическое питания весов:

-    напряжение переменного тока, В............................................................................... 220 (+22/-33)

-    частота, Гц................................................................................................................................50 ± 1

Потребляемая мощность, не более, ВА.................................................................... 50

Диапазон рабочих температур:

-    грузоприемного устройства весов............................................от минус 40°С до + 50°С

-    весоизмерительного прибора DIS2116......................................от минус 10°С до + 40°С

Вероятность безотказной работы весов за 2000 часов, не менее...................................0,92

Средний срок службы, не менее, лет....................................................................... 10

Знак утверждения типа

Знак утверждения типа наносится фотохимическим способом на маркировочную табличку, закрепленную на металлоконструкции ГПУ, и на титульный лист Руководства по эксплуатации типографским способом.

Комплектность

Поверка

осуществляется по ГОСТ Р 53228-2008 «Весы неавтоматического действия. Метрологические и технические требования. Испытания», Приложение Н.

Основное поверочное оборудование - гири класса М1 по ГОСТ 7328-2001.

Сведения о методах измерений

Описание

Нормативные и технические документы, устанавливающие требования к весам автомобильным для статического взвешивания ВКА:

1    ГОСТ Р 53228-2008 «Весы неавтоматического действия. Метрологические и технические требования. Испытания»;

2    ГОСТ 8.021-2005 «ГСИ. Государственная поверочная схема для средств измерения массы»;

3    Техническая документация ООО «ПСМ» г. Кропоткин.

Рекомендации к применению

Осуществление торговли и товарообменных операций, выполнение государственных учетных операций.
