Весы счетные электронные многоканальные ВСМ, 51783-12

Весы счетные электронные многоканальные ВСМ (далее весы) предназначены для статического измерения массы грузов.

Документы

Карточка СИ

Номер в госреестре	51783-12
Наименование СИ	Весы счетные электронные многоканальные
Обозначение типа СИ	ВСМ
Изготовитель	ООО "ЭЛВЕС", г.Москва
Год регистрации	2012
Срок свидетельства	23.11.2017
МПИ (интервал между поверками)	1 год
Описание типа	скачать

Назначение

Описание

Конструктивно весы ВСМ выполнены в пластмассовом корпусе с грузоприемной платформой из нержавеющей стали. На передней наклонной приборной панели расположены кнопки управления ВСМ и устройство индикации.

Принцип действия весов заключается в преобразовании силы тяжести взвешиваемого груза в электрический аналоговый сигнал на выходе тензодатчика, который затем преобразуется в цифровой код и обрабатывается микропроцессором по программе, записанной в его постоянном запоминающем устройстве (ПЗУ), с выдачей результатов на устройство индикации и в последовательный порт.

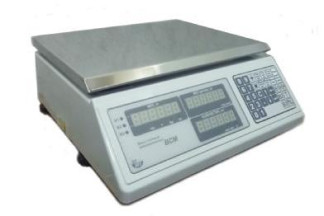

Общий вид весов приведен на рисунке 1.

Наличие двух дополнительных тензометрических каналов позволяет подключить к весам ВСМ еще две грузоприемные платформы тензометрических весов другого типа (например, платформенных весов с Мах 100 кг и платформенных весов с Мах 2000 кг). При этом все платформенные весы работают независимо и постоянно (выполняется автоматическая коррекция нуля всех весов, внутренняя юстировка и т.п.), но на устройство индикации выводятся только показания весов, выбранных оператором.

Программное обеспечение

Программное обеспечение (ПО) ВСМ реализовано аппаратно и является встроенным. ПО ВСМ согласно МИ 3286-2010 разделяется на метрологически значимую часть, которая реализована в весоизмерительной части ВСМ; и метрологически незначимую часть, к которой относятся функции ПО, отвечающие за пользовательский интерфейс, вспомогательные и служебные операции.

ВСМ со встроенным ПО, соответствует требованиям п. 5.5 ГОСТ Р 53228-2008 «Дополнительные требования к электронным устройствам с программным управлением» в части устройств со встроенным ПО. Корпус ВСМ опломбирован заводской голографической наклейкой, которая разрушается при попытке ее изъятия. Вторая заводская голографическая наклейка защищает кнопку, при задействии которой предусмотрена возможность перепрограммирования ПО ВСМ с использованием интерфейса RS-232. Данная кнопка располагается под грузоприемной платформой в левом переднем углу ВСМ.

Схема опломбирования показана на рисунке 2.

ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования. Номер версии основной программы ВСМ отображается при включении на его индикаторе. Кроме того, номер версии основной программы ВСМ должен быть отображен на наклейках, помещенных на корпусах микроконтроллеров, расположенных внутри корпуса ВСМ и не может быть изменен без нарушения пломбы. Дополнительно для предотвращения воздействий и защиты законодательно контролируемых параметров устанавливается административный пароль, защищающий коэффициенты ВСМ от несанкционированного изменения.

Таблица 1_

Наименование программного обеспечения

Идентификационное наименование программного обеспечения

Номер версии (идентификационный номер) программного обеспечения

Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода)

Алгоритм вычисления цифрового идентификатора программного обеспечения

_**

ОП

40. ХХ*

_**

Примечания:

* - Символы «ХХ» в номере версии ПО относятся к метрологически не значимой части ПО.

** - Наименование ПО, цифровой идентификатор ПО (контрольная сумма исполняемого кода) и алгоритм вычисления цифрового идентификатора ПО не используются на устройстве при работе со встроенным ПО.

Таблица 2

Характеристика	Модификации
Характеристика	BCM-2	BCM-5	BCM-10	BCM-25
Класс точности по ГОСТ Р 532282008	III
Максимальная нагрузка (Мах), кг	2	5	10	25
Действительная цена деления (d) и поверочное деление (е), e=d, г	0,5	1	2	5
Число поверочных делений (n)	4000	5000	5000	5000
Диапазон уравновешивания тары	100 % Max
Электрическое питание - от сети переменного тока с параметрами: напряжение, В частота, Гц	от 187 до 242 от 49 до 51
Диапазон температур, °С	от +10 до +40

Знак утверждения типа

Знак утверждения типа наносится на эксплуатационную документацию и на фирменную табличку, расположенную на задней стороне корпуса ВСМ.

Комплектность

Весы счетные электронные многоканальные ВСМ - 1 шт.

Паспорт ЭВ ВСМ-01.00.00 ПС - 1 экз.

Руководство по эксплуатации ЭВ ВСМ - 01.00.00 РЭ - 1 экз.

Поверка

осуществляется по документу ГОСТ Р 53228-2008 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания» (приложение Н «Методика поверки весов»).

Идентификационные данные, а так же процедура идентификации программного обеспечения приведены в пункте «Основные технические данные» руководства по эксплуатации на весы.

Основные средства поверки: гири, соответствующие классам точности М1 по ГОСТ OIML R 111-1-2009.
