| Номер в госреестре | 51785-12 |
| Наименование СИ | Датчики давления |
| Обозначение типа СИ | UNIK 5000 |
| Изготовитель | "GE Druck", Великобритания |
| Год регистрации | 2012 |
| Срок свидетельства | 23.11.2017 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
Датчики давления UNIK 5000 (далее - датчики) предназначены для непрерывного измерения и преобразования избыточного, атмосферного, абсолютного давления и разности давлений в аналоговый выходной сигнал постоянного тока или напряжения.
Принцип действия датчиков давления UNIK 5000 основан на упругой деформации первичного тензорезистивного преобразователя. При воздействии давления на упругую мембрану кремниевого чувствительного элемента происходит пропорциональное изменение электрического сопротивления тензорезистивного моста. Изменение сопротивления вызывает пропорциональное изменение выходного напряжения, снимаемого с моста, которое затем усиливается, нормируется и преобразовывается в стандартный выходной сигнал.
Датчики UNIK 5000 выпускаются трёх модификаций: PDCR, PMP и PTX.
В преобразователях модификаций PDCR формируется потенциальный милливольто-вый выходной сигнал, в преобразователях модификаций РМР формируется потенциальный вольтовый выходной сигнал, а в модификациях РТХ формируется токовый миллиамперный выходной сигнал.

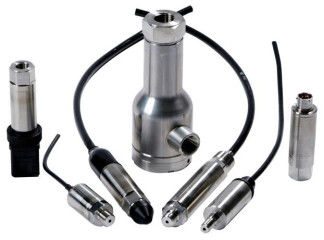

Внешний вид датчиков давления UNIK 5000 показан на рисунке 1.
| Верхние пределы измерений | |
| -избыточное, кПа | от 7 до 7000 |
| -избыточное относит. нормального давления, МПа | от 1 до 70 |
| - абсолютное, кПа | от 10 до 70000 |
| - разность давлений, кПа | от 7 до 3500 |
| - барометрическое, кПа | от 75 до 135 |
| Выходной сигнал, мА | от 4 до 20 |
| В | от 0 до 5 |
| от 1 до 6 | |
| от 0 до 10 | |
| от -10 до +10 | |
| мВ | от 0 до 120 |
| Пределы допускаемой основной приведённой по | ±0,04 |
| грешности, % | ±0,1 |
| ±0,2 | |
| Рабочий диапазон температур, оС (в зависимости | от минус 10 до плюс 50 |
| от заказа) | от минус 20 до плюс 80 |
| от минус 40 до плюс 80 | |
| от минус 40 до плюс 125 | |
| Пределы допускаемой приведённой температур | 0,5; 0,75 (от минус 10 до плюс 50 оС); |
| ной погрешности, % | 1,0; 1,5 (от минус 20 до плюс 80 оС); |
| 1,0; 2,25 (от минус 40 до плюс 80 оС); | |
| 1,5; 2,25 (от минус 40 до плюс 125 оС) | |
| Габаритные размеры, мм | 72x25 (ВПИ > 7МПа) |
| (в зависимости от ВПИ), длина^диаметр | 66,5x25 ( ВПИ< 7МПа) |
| 69,5x25 (ВПИ < 200кПа) | |
| длина^ширина^диаметр | 72x79x25 (для дифференциальных датчиков) |
| Масса, г (в зависимости от заказа) | от 10 до 400 |
Знак утверждения типа СИ наносится на корпус датчика давления UNIK 5000 методом гравировки и на титульный лист паспорта и руководства по эксплуатации типографским способом.
Таблица 2
| Датчик давления | 1 шт |
| Паспорт | 1 экз. |
| Руководство по эксплуатации | 1 экз. (на партию) |
осуществляется в соответствии с методикой МИ 1997-89 «Рекомендация. ГСИ. Преобразователи давления измерительные. Методика поверки».
«Датчики давления UNIK 5000. Руководство по эксплуатации».
Нормативные и технические документы
1. ГОСТ 22520-85 «Датчики давления, разрежения и разности давлений с электрическими аналоговыми входными сигналами ГСП».
2. ГОСТ 8.017-79 «ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений избыточного давления до 250 МПа».
3. ГОСТ 8.187-76 «Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 4104 Па».
4. ГОСТ 8.223-76 «ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений абсолютного давления в диапазоне 2,7Т02^4000Т02 Па».
5. Техническая документация фирмы-изготовителя.
