| Номер в госреестре | 51786-12 |
| Наименование СИ | Манометры избыточного давления, вакуумметры, мановакуумметры, дифференциальные манометры показывающие |
| Обозначение типа СИ | Ashcroft мод. 1005, 1008, 1009, 1189, 1279, 1377, 1379, T5500, F5503 |
| Изготовитель | "Ashcroft Instruments GmbH", Германия |
| Год регистрации | 2012 |
| Срок свидетельства | 23.11.2017 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Манометры избыточного давления, вакуумметры, мановакуумметры, дифференциальные манометры показывающие Ashcroft, модели 1005, 1008, 1009, 1189, 1279, 1377, 1379, T5500, F5503 (далее - манометры) предназначены для измерения избыточного давления, давления разрежения и разности давлений жидких и газообразных сред. Манометры применяются в составе измерительных систем, в системах контроля, регулирования и управления технологическими процессами.
В зависимости от условий применения и конструктивных особенностей манометры разделены на следующие модели:
1005 - манометры технического применения для измерений избыточного давления;
1008, 1009 - манометры общепромышленного применения (исполнение IP 54, IP 65) для измерений избыточного давления и давления разрежения;
1189 - манометры промышленного применения (исполнение IP 54) для измерения низкого избыточного давления;
1279 - манометры промышленного применения (исполнение IP 54, IP 65), с перегородкой между шкалой и измерительным механизмом, для измерений избыточного давления и давления разрежения;
1377, 1379 - манометры промышленного применения (исполнение IP 54, IP 65), с перегородкой между шкалой и измерительным механизмом, для измерений избыточного давления и давления разрежения;
Т5500 - манометры общепромышленного применения (исполнение IP 65) для измерений избыточного давления и давления разрежения;
F5503 - дифференциальные манометры промышленного применения (исполнение IP 54, IP 65) для измерения разности давлений.
Принцип действия манометров (модели 1005, 1008, 1009, 1279, 1377, 1379, T5500) основан на использовании упругой деформации чувствительного элемента (трубки Бурдо-на), пропорциональной измеряемому давлению. При увеличении давления пружина разгибается и перемещение ее свободного конца с помощью кинематического механизма преобразуется во вращение показывающей стрелки относительно шкалы давления. У модели 1189 чувствительным элементом является сильфон, который представляет собой гофрированную тонкостенную металлическую трубку, изготовленную из высокопрочного сплава. Сильфоны преобразует измеряемое давление в тяговое усилие, перемещающее стрелку манометра.
Модель F5503 дифференциальный мембранный манометр, принцип действия основан на использовании зависимости между разностью измеряемых давлений и упругой деформацией чувствительного элемента, чувствительным элементом являются две гофрированные мембраны, герметично соединенные по наружному контуру внутри мембранной коробки. Измеряемые давления подаются на штуцеры мембранной коробки, под воздействием этих давлений мембраны деформируются и вызывают перемещение жесткого центра мембранной коробки, которое с помощью передаточно-множительного механизма преобразуется в угловое перемещение показывающей стрелки манометра.
Все элементы манометров, контактирующие с измеряемой средой, изготовлены из материалов, которые обеспечивают высокую степень защиты от коррозии, в том числе, в агрессивной среде.
Для сглаживания пульсации измеряемого давления и повышения виброустойчивости конструкцией манометра предусмотрена возможность заполнения пространства между циферблатом и стеклом корпуса манометра демпфирующей жидкостью.

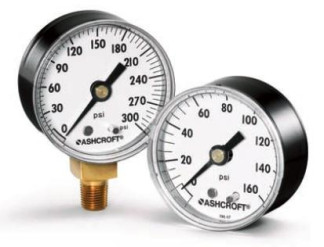

Общий вид манометров приведен на рисунках 1.1 - 1.9.
Конструкция манометров обеспечивает ограничение доступа к внутренним элементам, с целью предотвращения несанкционированного доступа на корпус наносится наклейка, не повредив которую не возможно вскрыть корпус.
Диапазон измерений
- манометры избыточного давления (модели 1005, 1008, 1009, 1189; 1279, 1377, 1379, Т5500)
- для модели 1005:
нижний предел измерений (НПИ), кПа 0
верхний предел измерений (ВПИ), кПа 550; 1700; 2100
- для модели 1008:
НПИ, кПа 0
ВПИ, кПа 100; 160; 200; 250; 400; 600
НПИ, МПа 0
ВПИ, МПа 1,0; 1,6; 2,0; 2,5; 4,0; 6,0; 10; 16; 20; 25; 40; 60; 100
для модели 1009:
НПИ, кПа 0
ВПИ, кПа 100; 160; 200; 250; 400; 600
НПИ, МПа 0
ВПИ, МПа 1,0; 1,6; 2,0; 2,5; 4,0; 6,0; 10; 16; 20; 25; 40; 60; 100; 160
для модели 1189:
НПИ, кПа 0
ВПИ, кПа 2,5; 4,0; 6,0; 10,0; 16,0; 25,0; 40,0; 60,0
для моделей 1279, 1377:
НПИ, кПа 0
ВПИ, кПа 60; 100; 160; 200; 250; 400; 600
НПИ, МПа 0
ВПИ, МПа 1,0; 1,6; 2,0; 2,5; 4,0; 6,0; 10; 16; 20; 25; 40; 60; 100; 160
для моделей 1379, Т5500:
НПИ, кПа 0
ВПИ, кПа 60; 100; 160; 200; 250; 400; 600
НПИ, МПа 0
ВПИ, МПа 1,0; 1,6; 2,0; 2,5; 4,0; 6,0; 10; 16; 20; 25; 40; 60; 100; 160; 250
вакуумметры (модели 1008, 1009, 1189; 1279, 1377, 1379, Т5500)
-для моделей 1008, 1009, 1279, 1377, 1379, Т5500:
НПИ, кПа минус 100
ВПИ, кПа 0
-для модели 1189:
НПИ, кПа минус 60; минус 40; минус 25; минус 16; минус
10; минус 6; минус 4; минус 2,5 ВПИ, кПа 0
мановакуумметры (модели 1008, 1009, 1189; 1279, 1377, 1379, Т5500)
-для моделей 1008, 1009, 1279, 1377, 1379, Т5500:
НПИ, кПа минус 100
ВПИ, кПа 150; 300; 500; 900
-для модели 1189:
от НПИ до ВПИ, кПа от минус 1,25 до 1,25; от минус 2,0 до 2,0;
от минус 3,0 до 3,0; от минус 5,0 до 5,0; от минус 8,0 до 8,0; от минус 12,5 до 12,5; от минус 20,0 до 20,0; от минус 30,0 до 30.0
| - дифференциальные манометры (модель F5503) -для модели F5503: НПИ, кПа | 0 |
| ВПИ, кПа 4; 6; 10; 16; 25; 40; 60; 100; 160; 250; 400; 600 | |
| НПИ, МПа | 0 |
| ВПИ, МПа | 1,0; 1,6; 2,5; 4,0 |
| Пределы основной допускаемой погрешности, выраженной в процентах от диапазона показаний (ДП) манометра при температуре окружающей среды 20±5 оС - для модели 1005, % в диапазоне от 0 до 25 % ДП (включ.) | ± 3,0 |
| в диапазоне от 25 % ДП до 75 % ДП | ± 2,0 |
| в диапазоне от 75 (включ.) до 100 % ДП | ± 3,0 |
| - для модели 1008, % | |
| в диапазоне от 0 до 25 % ДП (включ.) | ± 3,0; ± 1,0 |
| в диапазоне от 25 % ДП до 75 % ДП | ± 2,0; ± 1,0 |
| в диапазоне от 75 (включ.) до 100 % ДП | ± 3,0; ± 1,0 |
| - для модели 1009, % | ± 1,0; ± 0,5 |
| - для модели 1189, % | |
| в диапазоне от 0 до 25 % ДП (включ.) | ± 2,0 |
| в диапазоне от 25 % ДП до 75 % ДП | ± 1,0 |
| в диапазоне от 75 (включ.) до 100 % ДП | ± 2,0 |
| - для модели 1279, % | ± 0,5 |
| - для модели 1377, % | ± 0,5 |
| - для модели 1379, % | ± 0,5 |
| - для модели Т5500, % | ± 1,0; ± 0,5 |
| - для модели F5503, % | ± 1,6; ± 1,0; ± 0,5 |
| Пределы дополнительной погрешности, выраженной в процентах от диапазона показаний манометра, вызванной изменением температуры окружающей среды на каждые 10 оС, % | ± 0,3 |
| Диапазон температуры измеряемой среды, °С | |
| - для модели 1005 | от минус 40 до плюс 65 |
| - для моделей 1008, 1009, 1279, 1377, 1379 | от минус 45 до плюс 120 |
| - для модели 1189 | от минус 15 до плюс 120 |
| - для модели Т5500 | от минус 25 до плюс 200 |
| - для модели F5503 | от минус 25 до плюс 100 |
| Диапазон температуры окружающей среды, °С | |
| - для модели 1005 | от минус 40 до плюс 65 |
| - для моделей 1008, 1009, 1279, 1377, 1379 | от минус 45 до плюс 120 |
| - для модели 1189 | от минус 15 до плюс 60 |
| - для модели Т5500 | от минус 25 до плюс 60 |
| - для модели F5503 | от минус 25 до плюс 80 |
| Габаритные и присоединительные размеры в соответствии с эксплуатаци- | |
| онной документацией | |
| Масса, кг, не более | |
| - для модели 1005 | 0,30 |
| - для модели 1008 | 0,42 |
| - для модели 1009 | 1,60 |
| - для модели 1189 | 1,40 |
| - для модели 1279 | 1,50 |
| - для модели 1377 | 2,00 |
| - для модели 1379 | 2,00 |
| - для модели Т5500 | 2,00 |
| - для модели F5503 | 18,50 |
| Среднее время наработки на отказ, ч | 20000 |
| Средний срок службы, лет | 12 |
Знак утверждения типа наносится типографским способом в левом верхнем углу на первом листе эксплуатационной документации и на корпус манометра методом наклейки.
1 Показывающий манометр Ashcroft..............................................................1 шт.
2 Руководство по эксплуатации.......................................................................1 экз.
3 Паспорт...........................................................................................................1 экз.
осуществляется по документу МИ 2124-90 «Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры, тягонапоромеры показывающие и самопишущие. Методика поверки». Основные средства поверки:
- манометр избыточного давления грузопоршневой МП 2,5, II разряда, пределы допускаемой погрешности ±0,05 %, диапазон измерений от 0 до 0,25 МПа;
- манометры избыточного давления грузопоршневые МП 60, II разряда, пределы допускаемой погрешности ±0,05 %, диапазон измерений от 0,1 до 6 МПа;
- манометры избыточного давления грузопоршневые МП 600, II разряда, пределы допускаемой погрешности ±0,05 %, диапазон измерений от 1 до 60 МПа;
- манометры грузопоршневые МП 2500, II разряда, пределы допускаемой погрешности ±0,05 %, диапазон измерений от 5 до 250 МПа;
- мановакуумметр грузопоршневой МВП-15, пределы допускаемой погрешности ±0,05 %, диапазон измерений от минус 100 до 250 кПа.
Метод измерений описан в эксплуатационном документе «Манометры избыточного давления, вакуумметры, мановакуумметры, дифференциальные манометры показывающие Ashcroft, модели 1005, 1008, 1009, 1189, 1279, 1377, 1379, T5500, F5503. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к манометрам
1 ГОСТ 8.017-79 «ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений избыточного давления до 250 МПа».
2 ГОСТ 8.187-76 «ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 4-104».
3 ГОСТ 2405-88 «Манометры, вакуумметры, напоромеры, тягомеры и тягонапороме-ры. Общие технические условия».
4 ГОСТ 18140-84 «Манометры дифференциальные ГСП. Общие технические условия».
5 МИ 2124-90 «Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры, тягонапоромеры показывающие и самопишущие. Методика поверки».
6 ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия».
7 Техническая документация фирмы изготовителя.
вне сферы государственного регулирования обеспечения единства измерений - в системах контроля и регулирования давления в различных отраслях промышленности.
