| Номер в госреестре | 51787-12 |
| Наименование СИ | Комплексы информационно-измерительные |
| Обозначение типа СИ | UTG-12 |
| Изготовитель | ООО "РАЦИОНАЛ", г.Химки; ООО ПК "РАЦИОНАЛ", Липецкая обл., Казинский с/с |
| Год регистрации | 2012 |
| Срок свидетельства | 20.11.2017 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
Комплексы информационно-измерительные UTG-12 (далее - комплексы) предназначены для измерений и регистрации параметров потока горячей и холодной воды, тепловой энергии, параметров потока природного газа, объема природного газа в рабочих и в стандартных условиях, электроэнергии (с дифференциацией по времени суток) в котельных и когенерационных установках РАЦИОНАЛ.
Комплексы информационно-измерительные UTG-12 состоит из первичных преобразователей (давления, объема, температуры и электрической энергии) модулей ввода/вывода (преобразователей физических величин в цифровой вид), панели управления и печатающего устройства.
Панель управления и модули ввода/вывода располагаются в шкафу системы автоматического управления технологической установкой. Печатающее устройство располагается в помещении, где расположена технологическая установка. Первичные преобразователи располагаются непосредственно на трубопроводах.
В комплексах предусмотрены каналы, измеряющие:
• давление воды в подающем трубопроводе;
• температуру воды в подающем трубопроводе;
• объем воды, прошедшей через подающий трубопровод;
• давление теплоносителя в обратном трубопроводе;
• температуру воды в обратном трубопроводе;
• объем воды, прошедшей через обратный трубопровод;
• давление воды в трубопроводе подпитки горячего водоснабжения (ГВС);
• температуру воды в трубопроводе подпитки ГВС;
• объем воды, прошедшей через трубопровод подпитки ГВС;
• давление воды в трубопроводе подпитки котлов;
• температуру воды в трубопроводе подпитки котлов;
• объем воды, прошедшей через трубопровод подпитки котлов;
• давление природного газа;
• температуру природного газа;
• объем природного газа;
• электрическую энергию, потребленную установкой
Количество обслуживаемых трубопроводов конфигурируется на заводе-изготовителе при конфигурации системы управления котельных и когенерационных установок РАЦИОНАЛ и в дальнейшем не может быть изменено конечным пользователем.
Комплексы поставляется комплектно с котельными и когенерационными установками РАЦИОНАЛ и является неотъемлемой частью системы автоматического управления этими установками. Отдельно от котельных и когенерационных установок РАЦИОНАЛ комплексы не поставляются.
Комплексы и их составные части удовлетворяют следующим требованиям:
• устойчивы к воздействию постоянных магнитных полей и (или) переменных полей сетевой частоты напряженностью до 40 А/м;
• по устойчивости и (или) прочности к воздействию синусоидальных вибраций соответствуют исполнениям N1, N2 по ГОСТ 12997-84;
• по устойчивости к воздействию атмосферного давления соответствуют исполнениям PI
по ГОСТ 12997-84.
При отключении сетевого питания информация сохраняется не менее 1000 ч. Электропитание комплексов и их составных частей осуществляется от блока бесперебойного питания постоянного тока напряжением 24В, установленного в шкафу управления технологической установки РАЦИОНАЛ.
Программное обеспечение (ПО)
Программное обеспечения (ПО) выполняет вычисление:
• тепловой энергии в сетевых контурах;
• тепловой энергии в открытом контуре ГВС;
• количества воды;
• плотности и энтальпии воды;
• количества воды и тепловой энергии сетевого контура;
• количества воды и тепловой энергии контура ГВС;
• количества природного газа
• электрической энергии
Программное обеспечение комплексов контролирует выход измеряемых значений давления, температуры, объема природного газа и объема воды за допустимые пределы измерения первичных преобразователей и формирует диагностическое сообщение, которое заносится в архив нештатных ситуаций.
Идентификационные данные программного обеспечения (ПО)
| Наименование ПО | Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| программа комплекса информационно измерительного комплекса UTG-12 | UTG-12 | 1.3.0.110896 | 110896 | Суммарный объем исполняемого модуля UTG12 |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений в соответствии с МИ 3286-2010 - С.
MfcO U нй-tWfriroi .. ■
говаритегьиого | кгейча
Место начеоенмя
J]
\u--------
■Й
Ю
'///////,1//, / /
■W
Место установки пломбы и поверительного клейма на контроллер.
&"
’ ' 'k
I лик 5-J
и
р ■
Место установки пломбы на преобразователь давления
Место установки пломбы на преобразователь температуры
Место установки пломбы на преобразователь объема воды
| ■■ | |||
| \ | г s' | ||
| 1 | \ | ||
| \_ | |||
| 1 V | [./ у | ||
Место установки пломбы на преобразователь объема газа
X
п
Рис. 1 Схема пломбирования комплекса

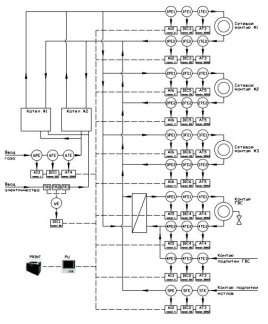

Структурная схема комплексов приведена на схеме 1. Состав ИИК комплексов приведен в таблице 2.
\ тэхэ
| ИК объема природного газа и воды | ||||||||
| Первичный п | реобразователь | Модуль ввода-вывода | Панель управления | |||||
| Наименование | Тип/ изготовитель | № ГР | Наименование | Тип/ изготовитель | № ГР | Наименование | Тип/ изготовитель | № ГР |
| Ротационный (роторный) счетчик газа с импульсным выходом | Delta / Itron GMBH | 13839-09 | Модуль цифровых входов 2 измерительных (счетных) канала частотой до 50 кГц | DI2377/ B&R | - | Панель управления | PU-108/ B&R | - |
| Ротационный (роторный) счетчик газа с импульсным выходом | RVG/ ELSTER | 14489-08 | ||||||
| Счетчик горячей воды турбинный с импульсным выходом (150°С), DN 50...250 | WPHHI/ ZENNER | 13669-06 | ||||||
| Счётчик холодной воды крыльчатый с импульсным выходом (30°С), DN 15...50 | МЖ-I-N/ ZENNER | 13673-06 | ||||||
| Счетчик горячей воды крыльчатый с импульсным выходом (150°С) | ВСТ/ ЗАО ТЕПЛО-ВОДОМЕР | 23647-07 | ||||||
| Счетчик горячей воды турбинный с импульсным выходом (150°С) | ВСТН/ ЗАО ТЕПЛО-ВОДОМЕР | 26405-04 | ||||||
| Счетчик холодной воды крыльчатый с импульсным выходом (50°С) | ВСХд/ ЗАО ТЕПЛО-ВОДОМЕР | 23649-07 | ||||||
| Счетчик холодной воды турбинный с импульсным выходом (50°С) | ВСХНд/ ЗАО ТЕПЛО-ВОДОМЕР | 26164-03 | ||||||
| ИК давления природного газа и воды | ||||||||
| Первичный преобразователь | Модуль ввода-вывода | Панель управления | ||||||
| Наименование | Тип/ изготовитель | № ГР | Наименование | Тип/ изготовитель | № ГР | Наименование | Тип/ изготовитель | № ГР |
| Датчик давления, выходной сигнал 4...20 мА, питание 24VDC | WIKA S-10/ WIKA | 38288-08 | Комплекс измерительно-вычислительный и управляющий B&R Х20 (±10В или 0...20мА, 4 измерительных канала) | AI4632/B&R | 38703-08 | Панель управления PU-108 | PU-108/ B&R | - |
| Датчик давления, выходной сигнал 4...20 мА, питание 24VDC | 404366/ JUMO | 23522-08 | ||||||
| Датчик давления, выходной сигнал 4...20 мА, питание 24VDC | АИР-10 / Элемер | 31654-09 | ||||||
| Датчик давления, выходной сигнал 4...20 мА, питание 24VDC | Метран-55/ Метран | 18375-08 | ||||||
| ИК температуры воды и природного газа | ||||||||
| Датчик температуры -50...+200°С (термометр сопротивления), трехпроводное подключение, чувствительный элемент PT100 | TR/WIKA | 17622-05 | Комплекс измерительно-вычислительный и управляющий B&R Х20 (от сигналов термометров сопротивлений PT100/PT1000, 4 измерительных канала) | AT4222/ B&R | 38703-08 | Панель управления | PU-108/ B&R | |
| (Датчик температуры -50...+200°С (термометр сопротивления), трехпроводное подключение, чувствительный элемент PT100 | 90/ JUMO | 41742-09 | ||||||
| Датчик температуры -50...+200°С (термометр сопротивления), трехпроводное подключение, чувствительный элемент PT100 | Метран-226 /Метран | 26224-07. | ||||||
| Первичный преобразователь | Модуль ввода-вывода | Панель управления | |||||||
| Наименование | Тип/ изготовитель | № ГР | Наименование | Тип/ изготовитель | № ГР | Наименование | Тип/ изготовитель | № ГР | |
| Датчик температуры -50...+200°С (термометр сопротивления), трехпроводное подключение, чувствительный элемент PT100 | ТС-1288Э/ Элемер | 18131-09 | |||||||
| ИК активной и реактивной электрической энергии трехфазного напряжения | |||||||||
| Первичный преобразователь | Модуль ввода-вывода | Панель управления | |||||||
| Наименование | Тип/ изготовитель | № ГР | Наименование | Тип/ изготовитель | № ГР | Наименование | Тип/ изготовитель | № ГР | |
| Трансформатор тока | СТ / АВВ | 26070-06. | Электросчетчик с импульсным выходом | Меркурий/ ИНКОТЕКС | 25617-07 | Панель управления PU-108 | PU-108/ B&R | - | |
| Трансформатор тока | ТТИ / ИЕК | 28139-07 | |||||||
| 1. Диапазоны измерения параметров | |
| 1.1 Природный газ | |
| Диапазон измерений расхода природного газа в рабочих условиях, м3/ч | от 4 до 7100 |
| Диапазон измерений расхода природного газа, приведенного к стандартным условиям, м3/ч | от 4 до 9500 |
| Относительная погрешность измерения объема природного газа, приведенного к стандартным условиям, % | 2,5 |
| Относительная погрешность измерения объема природного газа в рабочих условиях, %, в диапазоне расходов: 0,2 - 10% от верхнего предела измерения счетчика природного газа, %, не более 10 - 100% от верхнего предела измерения счетчика природного газа, %, не более | 2 1 |
| Диапазон измерений температуры природного газа, °C | от -23 до 66 |
| Абсолютная погрешность измерения температуры t природного газа, °C | 0,166+0,002371 |
| Диапазон измерений давления природного газа, МПа | от 0,08 до 1,2 |
| Относительная погрешность измерения давления природного газа (в пределах от 0,08 МПа до 1,2 МПа), % | 1 |
| 1.2 Вода | |
| Диапазон измерений расхода воды, м3/ч | от 5 до 2065 |
| Относительная погрешность измерения расхода воды, %, в диапазоне расходов: 0,2 - 10% от верхнего предела измерений, % 10 - 100% от верхнего предела измерений, % | 5 2 |
| Диапазон измерений избыточного давления воды сетевых контуров, МПа | от 0,2 до 1 |
| Диапазон измерений избыточного давления воды контура горячего водоснабжения, подпитки контура горячего водоснабжения и подпитки сетевых контуров, МПа | от 0,2 до 1,6 |
| Относительная погрешность измерения избыточного давления (в пределах от 0,2 МПа до 1,6 МПа), % | 2 |
| Диапазон измерений температуры воды, °С | от 5 до 110 |
| Абсолютная погрешность измерения температуры воды, °С | 0,166+0,002371 |
| Наименьшее значение разности температуры воды в подающем и обратном трубопроводе, °С | 10 |
| Диапазон измерений разности температуры воды в подающем и обратном трубопроводе, °С | от 10 до 105 |
| Абсолютная погрешность измерения разности температуры воды в подающем и обратном трубопроводе, °С | 0,332+0,00474|t| |
| Относительная погрешность измерения тепловой энергии в диапазонах разности температур: | |
| 10 °C < At < 20 °C, % | 4,5 |
| 20°C < At < 105 °C, % | 4 |
| 1.3 Активная и реактивная электрическая энергия трехфазного напряжения | |
| Диапазон измерений напряжения, В | 380±10% |
| Диапазон измерений тока на одно присоединение, А | до 7,5 |
| Относительная погрешность измерения активной и реактивной электроэнергии, % | 2 |
| 1.4 Время | |
| Относительная погрешность измерения времени, % | 0,01 |
| 2. Технические характеристики | |
| Содержание азота в природном газе, % | от 0,3 до 2 |
| Содержание диоксида углерода в природном газе, % | от 0,1 до 0,5 |
| Плотность газа в стандартных условиях | |
| для метода NX19 мод., кг/м3 | от 0,66 до 1,05 |
| для методов GERG-91 и ВНИЦ СМВ, кг/м3 | от 0,66 до 1,05 |
| Цена импульса при измерении объема природного газа в рабочих условиях, м3/импульс | 0,1, 1, 10, 100 |
| Цена импульса при измерении количества воды, м3/импульс | 0,1, 1, 10 |
| Цена импульса при измерении электроэнергии, м3/кВт | 0,1, 1, 10 |
| Длительность питания от ИБП, часов, не менее | 1,5 |
| Потребляемая мощность от источника постоянного тока 24VDC, ВА | от 20 до 50 |
| Напряжение питания контроллера, В | от 20,4 до 27,6 |
| Диаметры трубопроводов природного газа, мм | от 40 до 250 |
| Диаметры трубопроводов теплоносителя, мм | от 40 до 300 |
| 3. Диапазон внешних воздействующих факторов | |
| Температура окружающего воздуха, °С | от +5 до +50 |
| Относительная влажность при 35°С, %, не более | 93 |
| Атмосферное давление в диапазоне, кПа | 86...107 |
| Вибрации частотой, Гц (смещение не более 0,01 мм) | от 5 до 25 |
| Магнитное поле, А/м, не более | 40 |
| Постоянная магнитная индукция, мТл | до 0,1 |
| 4. Степень защиты от пыли и воды | |
| Передняя панель, по ГОСТ 14254-96 | IP54 |
| Задняя панель, по ГОСТ 14254-96 | IP20 |
| Первичные преобразователи давления, температуры и расхода, по ГОСТ 14254-96 | IP54 |
| 5. Показатели надежности | |
| Средний срок службы, лет, не менее | 12 |
| Наработка на отказ системы, часов, не менее | 250000 |
наносится на пластиковый шильдик на панели управления с помощью термопечати, и на титульные листы эксплуатационной документации типографским способом.
| Наименование | Кол. |
| Комплекс информационно-измерительный UTG-12 | 1 |
| Техническая и эксплуатационная документация на комплекс и комплектующие средства измерений | 1 |
Программное обеспечение | 1 |
| Методика поверки Ш^-12.0001.00.00-ПМ | 1 |
| Паспорт. Ш^-12.0001.00.00-ПС | 1 |
осуществляется по методике “Комплекс информационно-измерительный UTG-12. Методика поверки” UTG-12.0001.00.00-ПМ, утвержденной ГЦИ СИ ФГУП «ВНИИМС» в марте 2012 г. Основные средства поверки:
1. Магазин сопротивлений Р4831(Госреестр № 6332-77);
2. Калибратор многофункциональный, АКИП-2201(Госреестр № 36520-07);
3. Секундомер-таймер СТЦ-2М (Госреестр № 12112-90)
4. Источник питания постоянного тока (Госреестр № 40961-09),
5. Генератор импульсов АНР 3122 (Госреестр № 27123-04 Вспомогательные средства поверки: клеммный модуль TB12
Поверка первичных преобразователей входящих в комплектацию комплексов производится по методикам на эти средства измерений.
Сведения о методиках (методах) измерений приведены в «Руководстве по эксплуатации и монтажу».
Нормативные и технические документы, устанавливающие требования к комплексам:
1. Технические условия ТУ-4217-006-58021544-10
2. ГОСТ Р 8.596-2002. Метрологическое обеспечение измерительных систем. Основные положения.
3. ГОСТ Р 8.642-2008. Метрологическое обеспечение измерительных систем узлов учета тепловой энергии. Основные положения.
4. ГОСТ Р 51649-2000. Теплосчетчики для водяных систем теплоснабжения. Общие технические условия.
5. ГОСТ Р 52322—2005. Статические счетчики активной энергии классов точности 1 и 2.
6. Правила учёта тепловой энергии и теплоносителя.1995.
